BUF 10.16IT/03/180SF AG BK BX

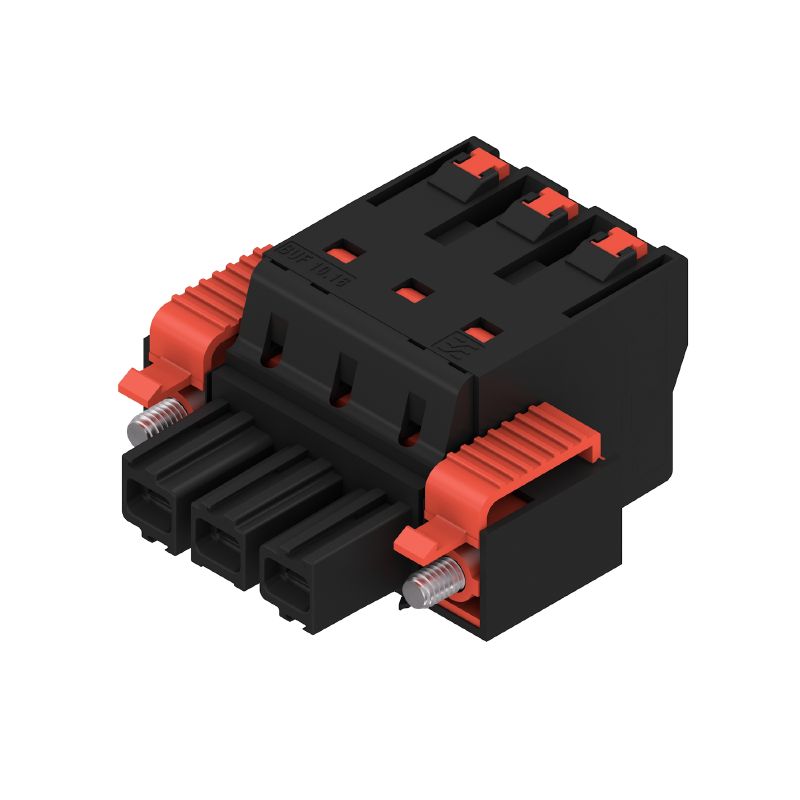

Illustrazione del prodotto
BUF 10.16IT/03/180SF AG BK BX

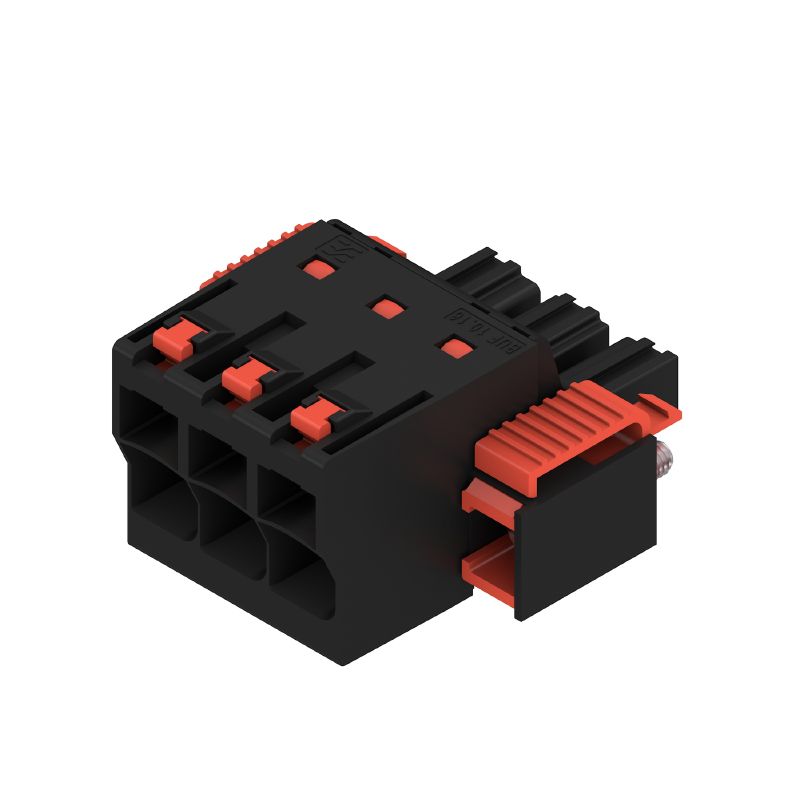

Illustrazione del prodotto
BUF 10.16IT/03/180SF AG BK BX
Dimensional drawing
Come da figura
BUF 10.16IT/03/180SF AG BK BX
Graph
BUF 10.16IT/03/180SF AG BK BX
Graph
Easy connection of conductors
WIRE READY
BUF 10.16IT/03/180SF AG BK BX
Vantaggi del prodotto
Easy connection of conductors
WIRE READY
BUF 10.16IT/03/180SF AG BK BX
Vantaggi del prodotto
Quick wiring
BUF 10.16IT/03/180SF AG BK BX
Vantaggi del prodotto
Single-handed operation
Automatic latching

BUF 10.16IT/03/180SF AG BK BX

Connettore per circuito stampato, Connettore femmina, 10.16 mm, Numero di poli: 3, 180°, PUSH IN con tasto di attivazione, Campo di sezioni, max. : 16 mm², Box

N. articolo 2493350000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 1 Controparti 3 Prodotti correlati 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento sec. UL 1059 Imballaggio Controlli sulla tipologia Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore femmina, 10.16 mm, Numero di poli: 3, 180°, PUSH IN con tasto di attivazione, Campo di sezioni, max. : 16 mm², Box
N. d’ordine
2493350000
Tipo
BUF 10.16IT/03/180SF AG BK BX
GTIN (EAN)
4050118503135
CPZ
24 Pezzo
Parametri prodotto
IEC: 1000 V / 76 A / 2.5 - 16 mm²
UL: 600 V / 51 A / AWG 12 - AWG 6
Imballaggio
Box

Dimensioni e pesi

Profondità
39,5 mm
Profondità (pollici)
1,555 inch
Posizione verticale
28,9 mm
Altezza (pollici)
1,138 inch
Larghezza
50,8 mm
Larghezza (pollici)
2 inch
Peso netto
42,51 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Parametri del sistema

Product family
OMNIMATE Power - Serie BU/SU 10.16
Anschlussart
Collegamento al campo
Wire connection method
PUSH IN con tasto di attivazione
Pitch in mm (P)
10,16 mm
Pitch in inches (P)
0,4 "
导线出线方向
180°
Polzahl
3
L1 v mm
20,32 mm
L1 v palcích
0,8 "
Number of rows
1
Numero di serie di poli
1
Rated cross-section
16 mm²
Touch-safe protection acc. to DIN VDE 57 106
sicurezza per le dita
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Tipo de protección
IP20
Může být kódováno
Sì
Lunghezza di spellatura
18 mm
Coppia di serraggio per flangia a vite, min.
0,3 Nm
Coppia di serraggio per flangia a vite, max.
0,4 Nm
Lama cacciavite
0,8 x 4,0
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
15 N
Forza d'estrazione/polo, max.
15 N

Dati del materiale

Materiale isolante
PA GF
Colori
nero
Colore elementi di azionamento
rosso
grigio
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
I
Comparative Tracking Index (CTI)
≥ 600
Resistenza d'isolamento
≥ 10⁸ Ω
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega di rame
Superficie dei contatti
Argentato
Struttura a strati del connettore maschio
≥ 3 µm Ag
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C

Conduttori adatti al collegamento

Campo di sezioni, min.
2,5 mm²
Campo di sezioni, max.
16 mm²
Sezione di collegamento cavo AWG, min.
AWG 12
Sezione di collegamento cavo AWG, max.
AWG 4
rigido, min. H05(07) V-U
2,5 mm²
rigido, max. H05(07) V-U
10 mm²
Semirigido, min. H07V-R
10 mm²
multifilare, max. H07V-R
16 mm²
Flessibile, min. H05(07) V-K
2,5 mm²
Flessibile, max. H05(07) V-K
16 mm²
con terminale AEH con collare DIN 46 228/4, min.
2,5 mm²
con terminale AEH con collare DIN 46 228/4, max.
16 mm²
con terminale, DIN 46228 pt 1, min.
2,5 mm²
con terminale a norma DIN 46 228/1, max.
16 mm²
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        20 mm
    • Terminale consigliato:
      9019180000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      9004090000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      4 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        20 mm
    • Terminale consigliato:
      9019210000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      9004110000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      6 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        20 mm
    • Terminale consigliato:
      0565700000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      9004130000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      10 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        21 mm
    • Terminale consigliato:
      0565800000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      0379300000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      16 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        21 mm
    • Terminale consigliato:
      0566000000
    • Lunghezza di spellatura:
      • nominale:
        18 mm
    • Terminale consigliato:
      0375200000
Testo di riferimento
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dati di dimensionamento secondo IEC

Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
76 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
71 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
70 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
62 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
1.000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
1.000 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
1.000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
8 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
8 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
8 kV
Portata transitoria
3 x 1s da 800A

Dati di dimensionamento sec. UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
600 V
Rated voltage (Use group C / UL 1059)
600 V
Tensione nominale (Gruppo F / UL 1059)
1.000 V
Rated current (Use group B / UL 1059)
51 A
Intensidad nominal (Use Group C / UL 1059)
51 A
Intensidad nominal (Use group F / UL 1059) (Híbrido)
51 A
Sezione di collegamento cavo AWG, min.
AWG 12
Průřez vodiče, AWG, max.
AWG 6
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Förpackning
Box
VPE-längd
356 mm
VPE width
186 mm
VPE-höjd
78 mm

Controlli sulla tipologia

Испытание: Прочность маркировки
  • Standard:
    IEC 60068-2-70 / 12.95
  • Test:
    siglatura di origine, identificazione della tipologia, passo, robustezza, Lunghezza di spellatura
  • Valutazione:
    disponibile
Test: Klämbar area
  • Standard:
    IEC 60999-1:1999-11 sezione 9.1, IEC 60947-1:2011-03 sezione 8.2.4.5.1
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      semirigido 2,5 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 2,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 16 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 10 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 12/1
    • Tipo di cavo e sezione del cavo:
      AWG 12/19
    • Tipo di cavo e sezione del cavo:
      AWG 4/1
    • Tipo di cavo e sezione del cavo:
      AWG 4/19
  • Valutazione:
    passato
导体损坏和意外松动测试
  • Standard:
    IEC 60999-1:1999-11 sezione 9.4 o sezione 8.10
  • Requisito:
    0,7 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-K2.5
    • Tipo di cavo e sezione del cavo:
      H07V-U2.5
    • Tipo di cavo e sezione del cavo:
      AWG 14/1
    • Tipo di cavo e sezione del cavo:
      AWG 14/19
  • Valutazione:
    passato
  • Requisito:
    2,9 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-K16
    • Tipo di cavo e sezione del cavo:
      H07V-U16
  • Valutazione:
    passato
  • Requisito:
    4,5 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 4/7
    • Tipo di cavo e sezione del cavo:
      AWG 4/19
拉出测试
  • Standard:
    IEC 60999-1:1999-11 sezione 9.5
  • Requisito:
    ≥50 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 14/1
    • Tipo di cavo e sezione del cavo:
      AWG 14/19
    • Tipo di cavo e sezione del cavo:
      H07V-K2.5
    • Tipo di cavo e sezione del cavo:
      H07V-U2.5
  • Valutazione:
    passato
  • Requisito:
    ≥100 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-K16
    • Tipo di cavo e sezione del cavo:
      H07V-U16
  • Valutazione:
    passato
  • Requisito:
    ≥ 135 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 4/7
    • Tipo di cavo e sezione del cavo:
      AWG4/19
  • Valutazione:
    passato

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali con collare isolante DIN 46228/4
• Terminali senza collare isolante secondo DIN 46228/1
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
