CABTITE FR 24/10 BK SET
図に類似
CABTITE FR 24/10 BK SET
寸法図
CABTITE FR 24/10 BK SET
CABTITE FR 24/10 BK SET
図に類似
CABTITE FR 24/10 BK SET
図に類似
CABTITE FR 24/10 BK SET
図に類似

CABTITE FR 24/10 BK SET

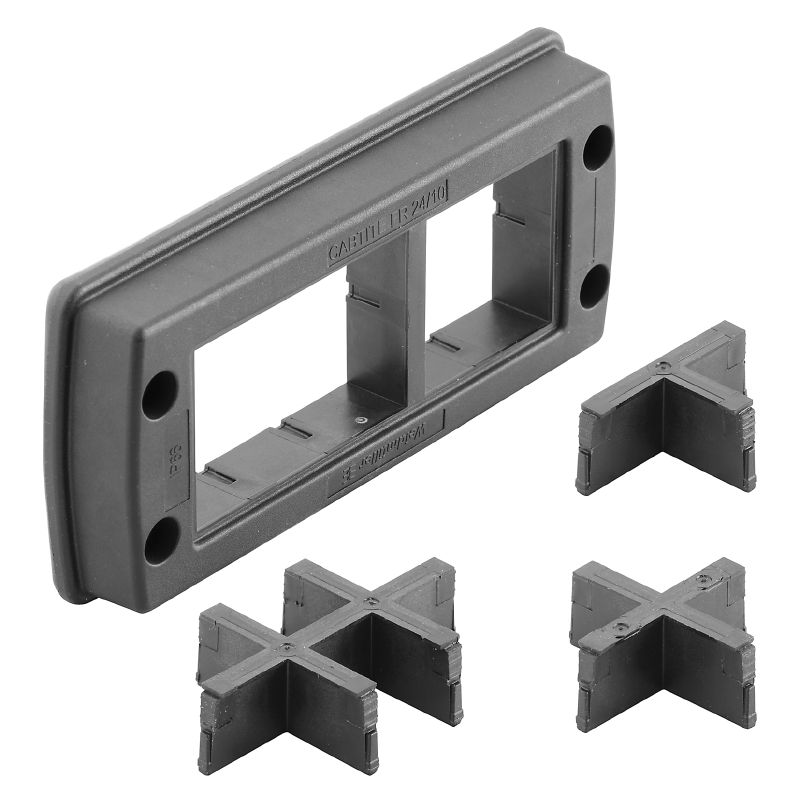

フレーム, Cabtite（ケーブル取り入れ口ストリップ）, ポリアミド、ガラス繊維強化, 漆黒, 高さ: 70 mm, 幅: 153 mm, 深さ: 19.6 mm, -40 °C…120 °C, IP66

商品番号 2583720000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 21 個別部品 21 個別部品 - 1 関連製品 8
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 一般情報 標準機能 重要なメモ 分類

承認

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
適合

一般注文データ

버전
フレーム, Cabtite（ケーブル取り入れ口ストリップ）, ポリアミド、ガラス繊維強化, 漆黒, 高さ: 70 mm, 幅: 153 mm, 深さ: 19.6 mm, -40 °C…120 °C, IP66
주문 번호
2583720000
Type
CABTITE FR 24/10 BK SET
GTIN (EAN)
4050118617252
数量
1 items

寸法と重量

깊이
19,6 mm
奥行き（インチ）
0,772 inch
高さ
70 mm
高さ（インチ）
2,756 inch
下位バージョンの高さ
19,6 mm
너비
153 mm
幅（インチ）
6,024 inch
直径
5,5 mm
取付寸法 – 高さ
130 mm
取付寸法 – 幅
32 mm
正味重量
110 g

温度

Operating temperature
-40 °C...120 °C

環境製品コンプライアンス

Status zgodności z dyrektywą RoHS
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

一般情報

Halogene
いいえ
Junta
TPE
Larghezza apertura
46 mm
Material básico
ポリアミド、ガラス繊維強化
Opening length
113,5 mm
Protection class (UL)
Type 12
Type 4X
Schutzart
IP66
Silikon
いいえ
Tightening torque
3 Nm
UL 94 flammability rating
V-0
실링 요소
2個の大きなシール要素と4個の小さなシール要素または1個の大きなシール要素と6個の小さなシール要素または10個の小さなシール要素

標準機能

バージョン
閉鎖状態

重要なメモ

Informacje produktowe
The set is made from UR-certified individual parts, so the approval is also valid for the set. Fixing material for mounting on the enclosure or control cabinet, is not included.

分類

ETIM 8.0
EC002624
ETIM 9.0
EC002624
ETIM 10.0
EC002624
ECLASS 14.0
27-18-28-15
ECLASS 15.0
27-18-28-15
