속성

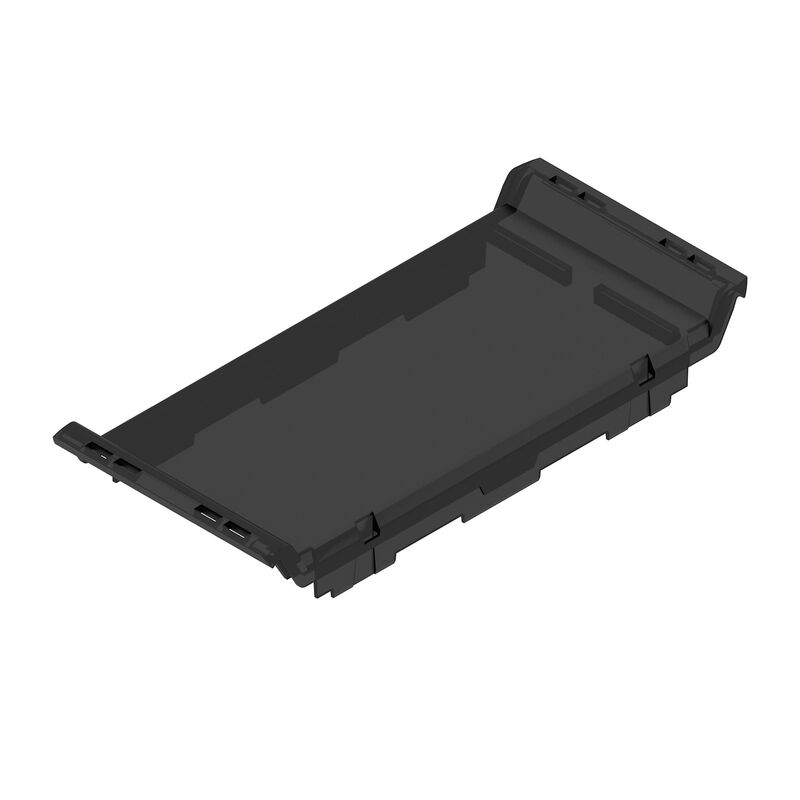

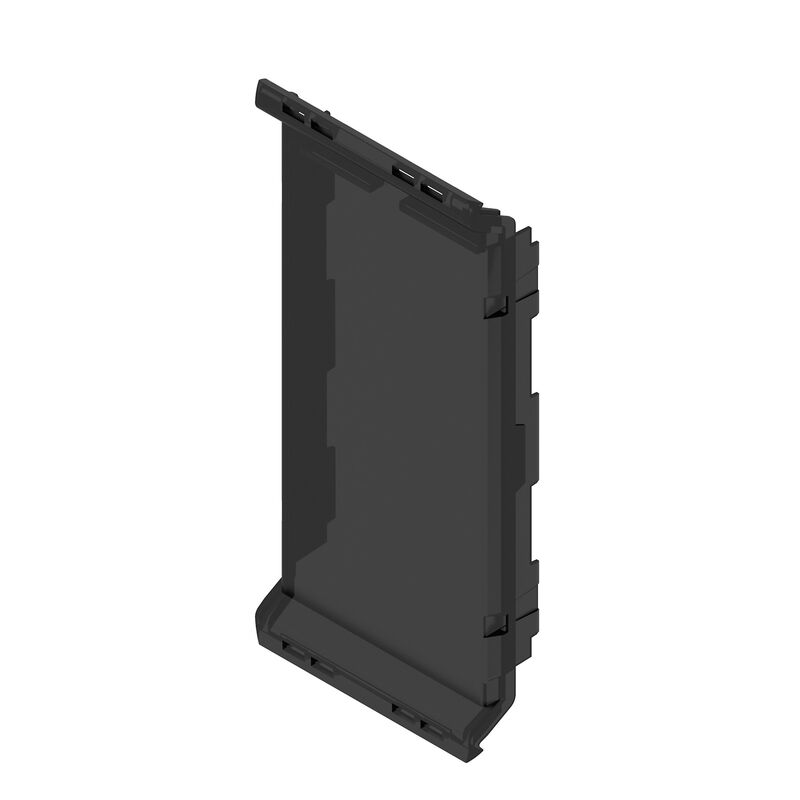

| 버전 | 전면 요소, OMNIMATE 하우징 - 시리즈 CH20M 검정, 투명, 전면 요소 추가, 너비: 45 mm |
| 주문 번호 | 2673070000 |
| 유형 | CH20M45 FC TP BK 1819 |
| GTIN(EAN) | 4050118689211 |
| 수량 | 30 items |
| 현지 제품 | 일부 국가에서만 출시됩니다. |
| 깊이 | 15.5 mm |
| 깊이 (인치) | 0.61 inch |
| 높이 | 100 mm |
| 높이 (인치) | 3.937 inch |
| 너비 | 45 mm |
| 폭 (인치) | 1.772 inch |
| 순중량 | 3.6 g |
| 작동 온도 범위 | -40 °C...120 °C |
| 습도 | 5 - 93 % 상대 습도, Tu = 40°C, 비응축 |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| CTI(Comparative Tracking Index, 비교 추적 지수) | 175 ≤ CTI <400 |
| UL 94 가연성 등급 | V-2 |
| 재질 | 플라스틱 |
| 절연재 | PC |
| 절연재 그룹 | IIIa |
| 표면 마감 | 미처리 |
| 보호 등급 | IP20(설치 상태) |
| 캡슐화 옵션 | 아니요 |
| 컬러 차트(유사) |
RAL 9011과 유사
- |
| 컬러 코드 |
검정
투명 |
| 마커 결합 가능 | 아니요 |
| 플립오버 장착식 | 아니요 |
| 고객 맞춤 라벨 표시 가능 | 예 |
| 고객 맞춤 절단 가능 | 예 |
| 고객 특정적 주문 절차 | 다운로드 아래 지침 참조 |
| 대체 색상 | 요청 시 추가 |
| 처리 가능성 |
레이저 가공
밀링 |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205721) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2673070000) |
| 사용자 문서 |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | 준수 |
