속성

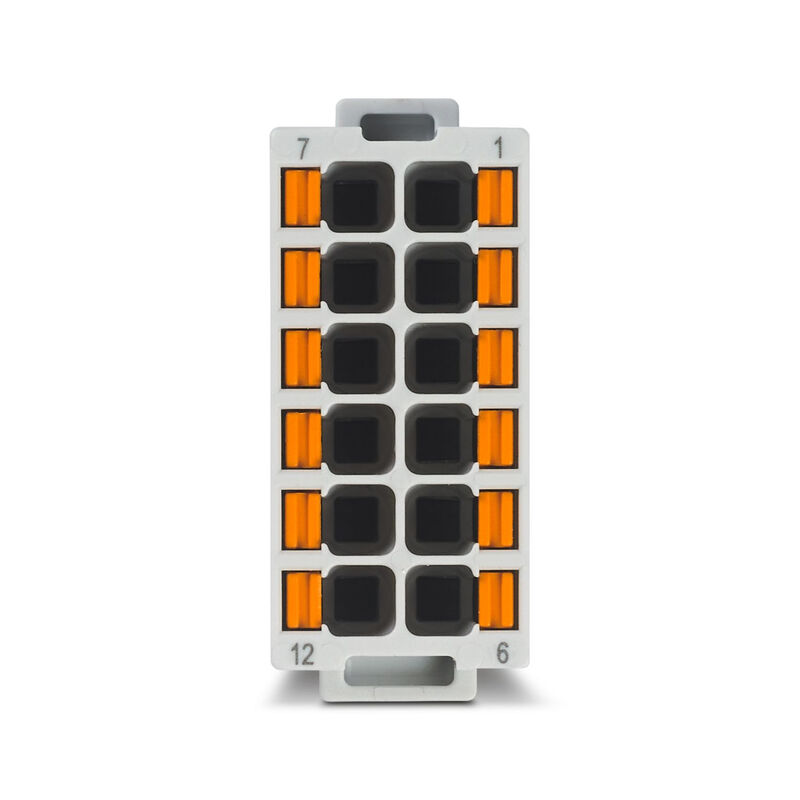

| 버전 | 신호 모듈, 250 V, 10 A, 극 수: 12, 액추에이터 탑재 PUSH IN, 암형(Female), 필요한 플러그인 슬롯 개수: 1 |
| 주문 번호 | 2748470000 |
| 유형 | HDC MHD 12 FP |
| GTIN(EAN) | 4050118890921 |
| 수량 | 1 items |
| 깊이 | 34 mm |
| 깊이 (인치) | 1.339 inch |
| 높이 | 36.3 mm |
| 높이 (인치) | 1.429 inch |
| 너비 | 34.1 mm |
| 폭 (인치) | 1.343 inch |
| 순중량 | 23.1 g |
| 한계 온도 | -40 °C ... 125 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| UL 94 가연성 등급 | V-0 |
| UL/CSA에 따른 정격 전압 | 600 V |
| 극 수 | 12 |
| 서지 전압 범주 | III |
| 시리즈 | ModuPlug |
| 오염 심각도 | 3 |
| 유형 | 암형(Female) |
| 재질 | 폴리카보네이트 |
| 정격 임펄스 전압(DIN EN 61984) | 4 kV |
| 정격 전압(DIN EN 61984) | 250 V |
| 정격 전압(DIN EN 61984) | 10 A |
| 플러그 주기 | ≥ 500 |
| 필요한 플러그인 슬롯 개수 | 1 |
| 결선 유형 PE | 모듈 프레임을 통한 스크류 결선 |
| 결선 단면규격 AWG, 최대 | AWG 16 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 유형 | 액추에이터 탑재 PUSH IN |
| 전선 굵기, 최대 | 1.5 mm² |
| 전선 굵기, 최소 | 0.14 mm² |
| 탈피 길이, 정격 결선 | 8 mm |
| 승인/인증/적합성 문서 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188713) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748470000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(UR) | E92202 |
