속성

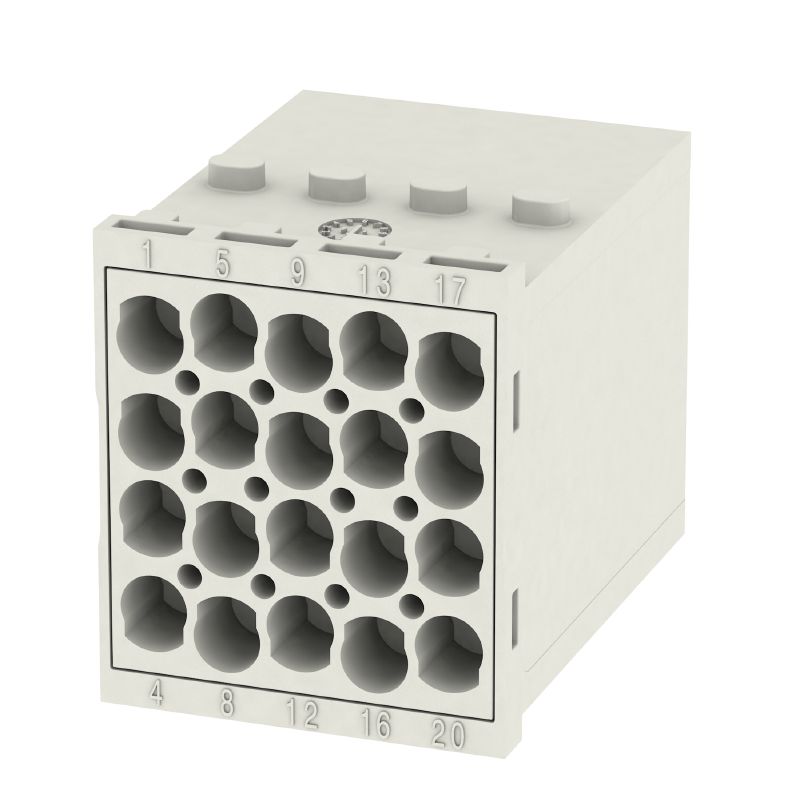

| 버전 | 신호 모듈, 500 V, 16 A, 극 수: 20, 크림프 결선, 수형, 필요한 플러그인 슬롯 개수: 2 |
| 주문 번호 | 1428910000 |
| 유형 | HDC MHE 20 MC |
| GTIN(EAN) | 4050118233322 |
| 수량 | 1 items |
| 깊이 | 34 mm |
| 깊이 (인치) | 1.339 inch |
| 높이 | 39.4 mm |
| 높이 (인치) | 1.551 inch |
| 너비 | 29.2 mm |
| 폭 (인치) | 1.15 inch |
| 순중량 | 19.3 g |
| 한계 온도 | -40 °C ... 125 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| UL 94 가연성 등급 | V-0 |
| UL/CSA에 따른 정격 전압 | 600 V |
| 극 수 | 20 |
| 서지 전압 범주 | III |
| 시리즈 | ModuPlug |
| 오염 심각도 | 3 |
| 유형 | 수형 |
| 재질 | 폴리카보네이트, 유리 섬유 강화 |
| 절연 강도 | 1012Ω |
| 정격 임펄스 전압(DIN EN 61984) | 6 kV |
| 정격 전압(DIN EN 61984) | 500 V |
| 정격 전압(DIN EN 61984) | 16 A |
| 플러그 주기 | ≥ 500 |
| 필요한 플러그인 슬롯 개수 | 2 |
| 결선 유형 PE | 모듈 프레임을 통한 스크류 결선 |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 20 |
| 결선 유형 | 크림프 결선 |
| 전선 굵기, 최대 | 4 mm² |
| 전선 굵기, 최소 | 0.5 mm² |
| 탈피 길이, 정격 결선 | 7.5 mm |
| 승인/인증/적합성 문서 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54171) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1428910000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1428910000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E92202 |
액세서리
-
-
-
-
-
-
-
-
-
항목 번호:1200800000패키징 단위:100 PC
사각 커넥터, 크림프 접점, HE, HEE, HQ, MixMate, 수형, 전선 굵기, 최대: 2.5, 회전됨, 구리 합금
-
항목 번호:1116540000패키징 단위:100 PC
사각 커넥터, 크림프 접점, HE, HEE, HQ, MixMate, 수형, 전선 굵기, 최대: 4.65, 회전됨, 구리 합금
-
항목 번호:1200700000패키징 단위:100 PC
사각 커넥터, 크림프 접점, HE, HEE, HQ, MixMate, 수형, 전선 굵기, 최대: 1.5, 회전됨, 구리 합금
-
항목 번호:1200600000패키징 단위:100 PC
사각 커넥터, 크림프 접점, HE, HEE, HQ, MixMate, 수형, 전선 굵기, 최대: 1, 회전됨, 구리 합금
-
항목 번호:1651450000패키징 단위:100 PC
사각 커넥터, 크림프 접점, HE, HEE, HQ, MixMate, 수형, 전선 굵기, 최대: 2.5, 회전됨, 구리 합금
-
항목 번호:1651420000패키징 단위:100 PC
사각 커넥터, 크림프 접점, HE, HEE, HQ, MixMate, 수형, 전선 굵기, 최대: 0.5, 회전됨, 구리 합금
-
항목 번호:1651430000패키징 단위:100 PC
사각 커넥터, 크림프 접점, HE, HEE, HQ, MixMate, 수형, 전선 굵기, 최대: 1, 회전됨, 구리 합금
-
항목 번호:1200500000패키징 단위:100 PC
사각 커넥터, 크림프 접점, HE, HEE, HQ, MixMate, 수형, 전선 굵기, 최대: 0.5, 회전됨, 구리 합금
-
항목 번호:1200900000패키징 단위:100 PC
사각 커넥터, 크림프 접점, HE, HEE, HQ, MixMate, 수형, 전선 굵기, 최대: 4, 회전됨, 구리 합금
-
항목 번호:1651440000패키징 단위:100 PC
사각 커넥터, 크림프 접점, HE, HEE, HQ, MixMate, 수형, 전선 굵기, 최대: 1.5, 회전됨, 구리 합금
-
항목 번호:1651460000패키징 단위:100 PC
사각 커넥터, 크림프 접점, HE, HEE, HQ, MixMate, 수형, 전선 굵기, 최대: 4, 회전됨, 구리 합금
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
상대품
-
항목 번호:1428930000패키징 단위:1 PC
신호 모듈, 500 V, 16 A, 극 수: 20, 크림프 결선, 암형(Female), 필요한 플러그인 슬롯 개수: 2
대상 상대품:
-
항목 번호:1428930000패키징 단위:1 PC
신호 모듈, 500 V, 16 A, 극 수: 20, 크림프 결선, 암형(Female), 필요한 플러그인 슬롯 개수: 2
