IE-C5DB4RE0100MCSMCS-E

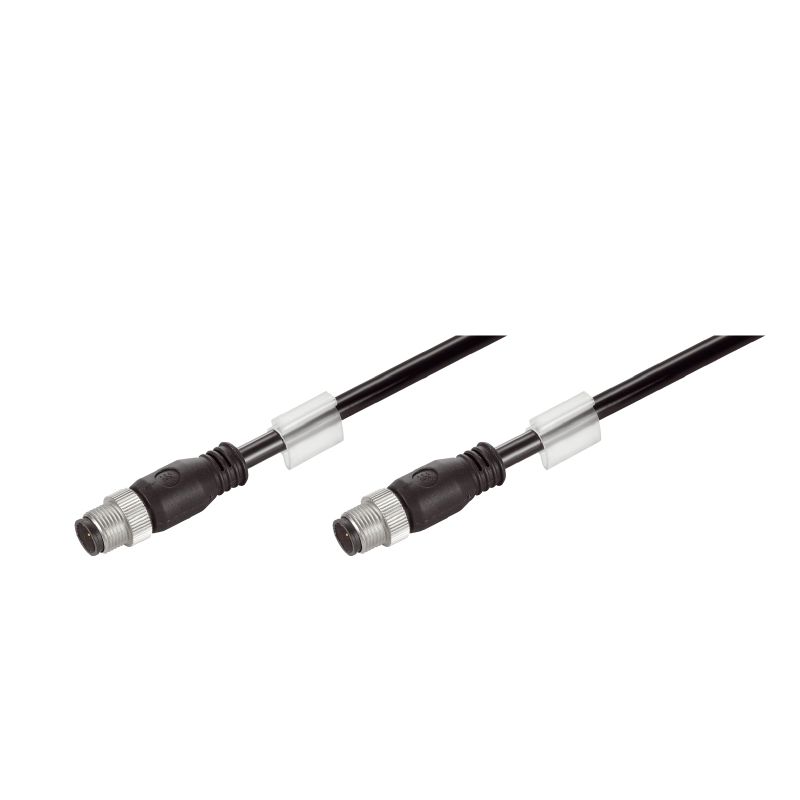

Systemkabel, M12 D-kod – IP 67 hane rak, M12 D-kod – IP 67 hane rak, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), Radox GKW S, 10 m

Produkt-ID 1010850100
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Använda produkter 15
Godkännanden Allmänna beställningsdata Dimensions et poids Temperaturer Miljööverenstämmelse för produkt Kabelspecifika standarder General standards Конструкция кабеля Elektriska egenskaper kabel Mekaniska egenskaper och materialegenskaper kabel Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Wersja
Systemkabel, M12 D-kod – IP 67 hane rak, M12 D-kod – IP 67 hane rak, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), Radox GKW S, 10 m
Nr zam.
1010850100
Typ
IE-C5DB4RE0100MCSMCS-E
GTIN (EAN)
4032248800926
Ilość
1 items

Dimensions et poids

Długość
10 m
Bygglängd (tum)
393,701 inch
Nettovikt
798 g

Temperaturer

Temperatura magazynowania
-40 °C...90 °C
Temperatura eksploatacyjna
-40 °C...90 °C
Temperatura układania
-25 °C...90 °C

Miljööverenstämmelse för produkt

Status zgodności z dyrektywą RoHS
Kompatibel med undantag
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kabelspecifika standarder

Gazy trujące
enligt BS 6853 Bilaga B
Gęstość dymu
enligt BS 6853 Bilaga D
enligt EN 50268-2
enligt IEC 61034-2
Korozyjność gazów pożarowych
enligt IEC 60754-2
Ochrona przeciwpożarowa w pojazdach szynowych
enligt DIN 5510-2 Brandskyddsnivå 1,2,3,4
enligt BS 6853
enligt EN50288-2-2
According to EN 45545, HL1 - HL3
Pionowe rozprzestrzenianie się płomieni na wiązkach kablowych
enligt BS4066-3
DIN EN 50266-2-5
enligt IEC 60332-3-25
Wielożyłowe metalowe kable do transmisji danych i kable kontrolne
enligt EN50288-2-2
Zabezpieczenie przeciwpożarowe magistral
Enligt ISO 6722-1 5.22 (UN ECE-R 118.01)
Zawartość fluoru
enligt EN 60684-2 Avsnitt 45.2
zawartość halogenowodorów
enligt EN-50267-2-1
enligt IEC 60754-1

General standards

Connector standard
IEC 61076-2-101

Конструкция кабеля

black
Ekranowanie
SF/UTP
Przekrój
2*2*AWG 22/7 - 2*2*0,36 mm²
Strands
7
tworzywo płaszcza
Radox GKW S
Średnica izolacji
1,95 mm
Średnica płaszcza, maks.
7,55 mm
Średnica płaszcza, min.
6,95 mm

Elektriska egenskaper kabel

Kategoria
Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B)

Mekaniska egenskaper och materialegenskaper kabel

Gęstość dymu
enligt BS 6853 Bilaga D
enligt EN 50268-2
enligt IEC 61034-2
Halogenki
halogenfri, enligt IEC 60754-2
Korozyjność gazów pożarowych
enligt IEC 60754-2
Odporność na olej
enligt EN 50306-3
odporność na rozprzestrzenianie się płomienia
enligt IEC 60332-1-2
Promień gięcia, min., powtarzany
6*Diameter
Wytrzymałość na ścieranie
mycket bra

Kontakt vänster

Wtyk po lewej
M12, D-kodad, IP67, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Kontakt höger

Wtyk po prawej
M12, D-kodad, IP67, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
