IE-C5DD4UG0100B2EB2E-X
IE-C5DD4UG0100B2EB2E-X
Kopplingsbild
IE-C5DD4UG0100B2EB2E-X
Profilritning

IE-C5DD4UG0100B2EB2E-X

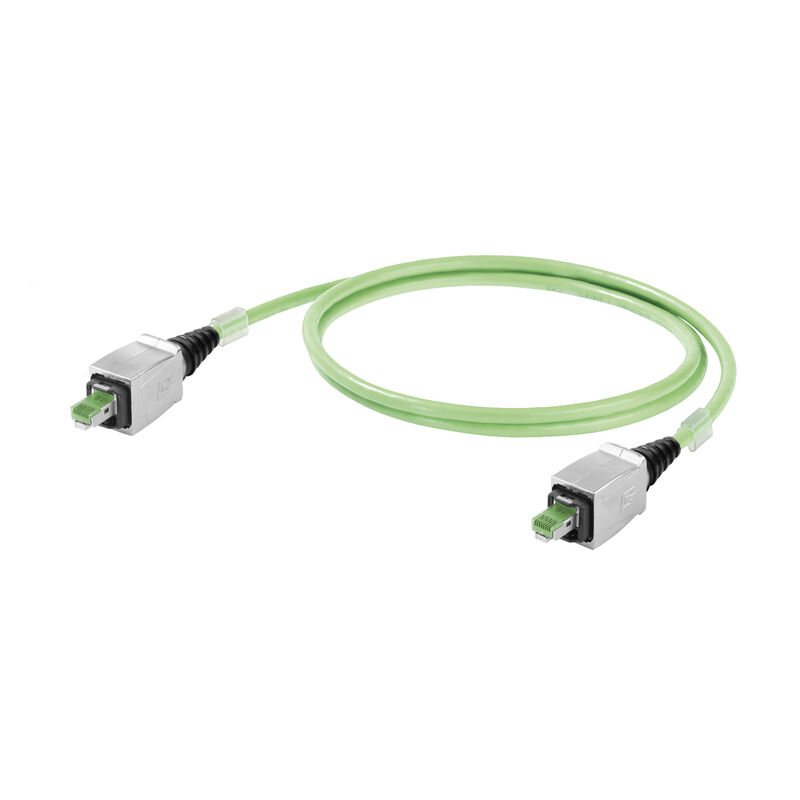

Тросовый кабель, PROFINET, RJ45 IP 67 PushPull, компаундированный V14, металл, RJ45 IP 67 PushPull, компаундированный V14, металл, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), Полиуретан, 10 m

ID výrobku 1307610100
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 5
Osvědčení Основные данные для заказа Rozměry a hmotnosti Temperatury Экологическое соответствие изделия Kabelspecifika standarder Allmänna standarder Normer Kabeluppbyggnad Elektriska egenskaper kabel Mekaniska egenskaper och materialegenskaper kabel Plug, left Plug, right Klasifikace

Osvědčení

ROHS
Shoda

Основные данные для заказа

Utförande
Тросовый кабель, PROFINET, RJ45 IP 67 PushPull, компаундированный V14, металл, RJ45 IP 67 PushPull, компаундированный V14, металл, Кат.5 (ISO/IEC 11801) / кат.5e (TIA T568-B), Полиуретан, 10 m
Art.nr.
1307610100
Typ
IE-C5DD4UG0100B2EB2E-X
GTIN (EAN)
4050118109948
Förp.
1 ks

Rozměry a hmotnosti

Längd
10 m
Délka (v palcích)
393,701 inch
Čistá hmotnost
732 g

Temperatury

Lagertemperatur
-50 °C...70 °C
Drifttemperatur
-40 °C...70 °C
Installation temperature
-20 °C...60 °C

Экологическое соответствие изделия

RoHS-kompatibilitetsstatus
Соответствует без исключения
REACH SVHC
Ne SVHC nad 0,1 wt%

Kabelspecifika standarder

Norm isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) tabell 2/A (HD 624.3)
Norm ledarmaterial
DIN EN 13602 Cu-ETP-A
Norm skärmmaterial
DIN EN 13602 Cu-ETP-A..B

Allmänna standarder

Kontaktdon Norm
IEC 61076-3-117 var. 14

Normer

Kontaktdon Norm
IEC 61076-3-117 var. 14
Norm isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) tabell 2/A (HD 624.3)
Norm ledarmaterial
DIN EN 13602 Cu-ETP-A
Norm skärmmaterial
DIN EN 13602 Cu-ETP-A..B

Kabeluppbyggnad

Övertäckning skärmflätning
85 %
Anordning ledare
Star quad
Antal ledare
4
Area
4*AWG 22/7 - 0,32 mm²
Avskärmning
SF/UTP
Diameter inre mantel
3,9 mm
Färgsekvens ledare - ledarpar
vit, gul, blå, orange
Isolering
PE
Isoleringsdiameter
1,5 mm
Ledarmaterial
Flertrådig förtennad kopparledare
Manteldiameter
6,7 mm
Manteldiameter, max.
6,7 mm
Manteldiameter, min.
6,3 mm
Mantelfärg
grön (RAL 6018)
Material mantel
PUR
Normbeteckningar
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Samlingsskärm
Aluminium foil
Shielding braid made from copper wiring
Tjocklek ledarisolering
0,38 mm
Tjocklek mantelmaterial
0,9 mm
Tjocklek skärmflätning
0,13 mm
Trådar
7
Utfyllnad
As central element

Elektriska egenskaper kabel

Driftspänning UL
600 V
Driftspänning (UL-märkning)
600 V
Fördröjd snedställning
40 ns/100m
hastighet
180 m/min
Kapacitet vid 1 kHz
52 nF/km
Karakteristisk impedans
100 ± 15 Ω vid 1-100 MHz
Kategori
Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B)
Motståndsdifferens
3 %
Provspänning ledare-ledare-skärm
2000 Veff, 50 Hz, 1 min
Signallöptid
5,3 ns/m
Slingmotstånd
120 Ω/km
Transferimpedans
20 mΩ/m a 10 MHz

Mekaniska egenskaper och materialegenskaper kabel

Accelerartion
4 m/s²
Böjcykler
3 Mio
Brandspridning
Nej
Böjradie min, unik
5 x kabeldiameter
Böjradie min, upprepad
7,5 x kabeldiameter
Dragkraft
≤ 150 N
Flamhärdighet
enligt IEC 60332-1
Halogener
halogenfri, enligt IEC 60754-2
hastighet
180 m/min
Oljebeständighet
in accordance with IEC 60811-2-1
Rivtålighet
very good
Silikonfri
Yes
UV-beständig
Tak

Plug, left

Stickkontakt vänster
RJ45, IP67, male contact, straight, PushPull V14 moulded, plug, Zinc diecast, shielded

Plug, right

Stickkontakt höger
RJ45, IP67, male contact, straight, PushPull V14 moulded, plug, Zinc diecast, shielded

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
