IE-C5DE4UP0030PCAXXX-E
IE-C5DE4UP0030PCAXXX-E
Schema elettrico

IE-C5DE4UP0030PCAXXX-E

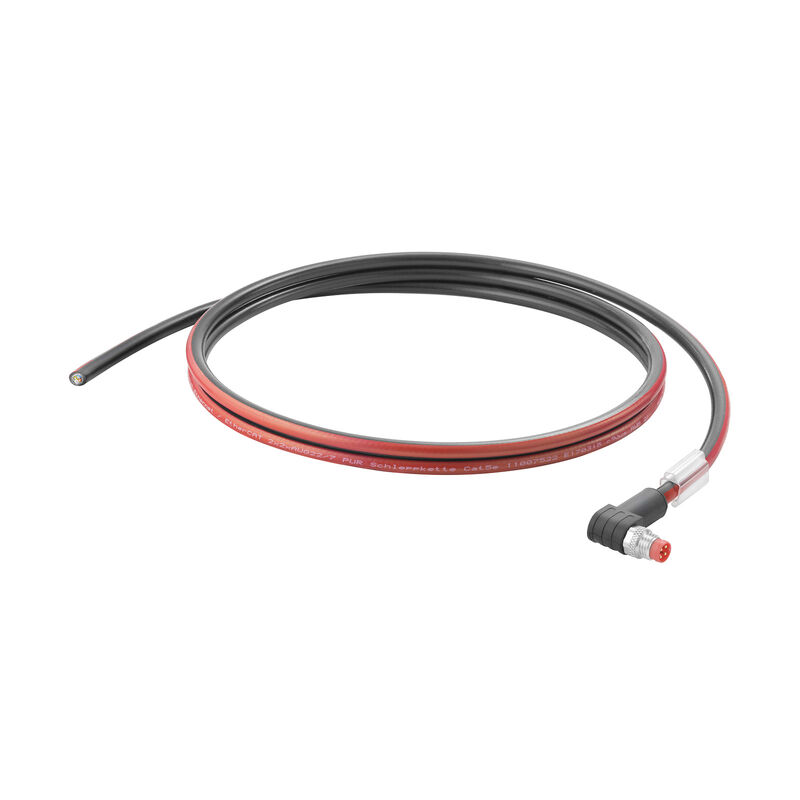

Dragline cable, M8 P-code - IP67 angeled pin, Open, Cat. 5e, PUR, 3 m

N. articolo 2717770030
Download foglio dati Инженерная поддержка
Prodotti correlati 50
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Dati tecnici del cavo Dati tecnici generali Connettore maschio sx Connettore maschio dx Classifications

Approvals

ROHS
Conform

General ordering data

Versione
Dragline cable, M8 P-code - IP67 angeled pin, Open, Cat. 5e, PUR, 3 m
N. d’ordine
2717770030
Tipo
IE-C5DE4UP0030PCAXXX-E
GTIN (EAN)
4050118780079
Qty.
1 items

Dimensions and weights

Lunghezza
3 m
Length (inches)
118,11 inch
Net weight
190 g

Temperatures

Temperatura d'esercizio
-40 °C...80 °C

Environmental Product Compliance

Stato conformità RoHS
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Dati tecnici del cavo

Alogeni
Esente da alogeni a norma IEC 60754
Campo delle temperature, posa fissa
-40...80 °C
Campo delle temperature, posa mobile
-30...70 °C
cicli di piegatura
2 Mio
Codifica a colori
bianco
giallo
blu
arancione
Colore della guaina
nero
Idoneità all'installazione con catene portacavi
No
Isolamento
Poliolefina
Materiale della guaina
PUR
Numero di poli
4
quantità di fili
4
Resistenza agli olii
Conforme alla norma IEC 60811:404
Resistenza alla fiamma
Sì
Schermato
Sì
Tensione di prova: filo-filo-schermo
1 kV DC, 1 min
1000 Veff, 50 Hz, 1 min

Dati tecnici generali

Grado di protezione
IP67

Connettore maschio sx

Spina di collegamento a sinistra
M8, Codificato P, IP67, Contatto maschio, Angolato a 90°, Spina di collegamento, Plastica, schermate

Connettore maschio dx

Spina di collegamento a destra
estremità conduttore libera

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
