속성

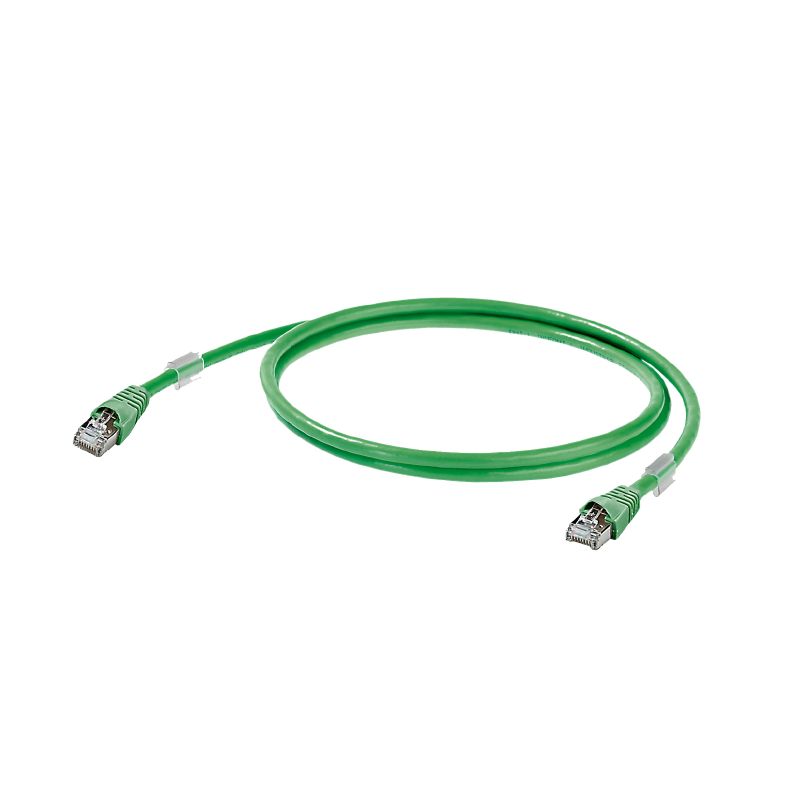

| 버전 | 시스템 케이블, RJ45 IP 20, RJ45 IP 20, Cat.5(ISO/IEC 11801), PVC, 1.5 m |
| 주문 번호 | 1166020015 |
| 유형 | IE-C5ES8VG0015M40M40-G |
| GTIN(EAN) | 4032248956821 |
| 수량 | 1 items |
| 길이 | 1.5 m |
| 길이 (인치) | 59.055 inch |
| 순중량 | 72 g |
| 작동 온도 | -40 °C...75 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 일반 통신 케이블 설비 |
ISO / IEC 11801:2002
EN 50173-1:2007 |
| 표준, 어셈블리 | UL-Style 2879 (80°C/30V) |
| 표준, 와이어 재질 | DIN EN 13602 Cu-ETP-A |
| 표준, 절연 재질 | DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3) |
| 표준, 차폐 재질 | DIN EN 13602 Cu-ETP-A..B |
| PoE / PoE+ | IEEE 802.3at 준수 |
| 커넥터 표준 | IEC 60603-7-51 |
| 일반 통신 케이블 설비 |
ISO / IEC 11801:2002
EN 50173-1:2007 |
| 커넥터 표준 | IEC 60603-7-51 |
| 표준, 어셈블리 | UL-Style 2879 (80°C/30V) |
| 표준, 와이어 재질 | DIN EN 13602 Cu-ETP-A |
| 표준, 절연 재질 | DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3) |
| 표준, 차폐 재질 | DIN EN 13602 Cu-ETP-A..B |
| 꼬임 | 7 |
| 단면적 | 4*2*AWG 26/7 - 4*2*0.128 mm² |
| 와이어 개수 | 8 |
| 와이어 쌍 차폐 |
알루미늄 호일
플라스틱 호일 |
| 와이어 쌍의 직경 | 2.4 mm |
| 와이어 재질 | 주석 도금 구리 연선 |
| 와이어 코어 절연 두께 | 0.25 mm |
| 와이어 코어의 배치 | 꼬임 쌍 |
| 완전 차폐 | 구리 배선으로 제조된 차폐 편주 |
| 외피 색상 | 녹색(RAL 6018) |
| 외피 재질 두께 | 0.5 mm |
| 외피 직경, 최대 | 5.8 mm |
| 외피 직경, 최소 | 5.4 mm |
| 재질 외피 | PVC |
| 절연 | PE |
| 절연재 단면적 | 0.98 mm |
| 차폐 | SF/UTP |
| 차폐 편조물 두께 | 0.1 mm |
| 차폐 편조물의 겹침 | 70 % |
| 컬러 시퀀스 또는 와이어 - 와이어 쌍 | 흰색/파란색 - 파란색, 흰색/주황색 - 주황색, 흰색/녹색 - 녹색, 흰색/갈색 - 갈색 |
| 표준 명칭 |
LI02YSCY 4X2X0.15 PIMF GN
SF/UTP |
| 1 kHz에서 용량 | 48 nF/km |
| 루프 저항 | 150 Ω/km |
| 범주 | Cat.5(ISO/IEC 11801) |
| 신호 전파 시간 | 5.13 ns/m |
| 작동 전압 (UL 정격) | 30 V |
| 작동 전압, UL | 30 V |
| 저항 차이 | 3 % |
| 전송 속도 |
10/100 MBit/s
1000 MBit/s |
| 전송 임피던스 |
15 mΩ/m, 1 MHz에서
20 mΩ/m, 10 MHz에서 30 mΩ/m, 30 MHz에서 |
| 지연 스큐 | 25 ns/100m |
| 차폐 감쇠 | 30–600 MHz에서 55 dB |
| 테스트 전압: 와이어-와이어-차폐 | 750 V DC, 1 min |
| 특성 임피던스 | 100 ± 5 Ω (100MHz에서) |
| 내마모성 | 양호 |
| 최소 구부림 반경, 반복 | 10 x 케이블 직경 |
| 최소 구부림 반경, 한 번만 | 5 x 케이블 직경 |
| 할로겐 | 예 |
| 화염 내성 | in accordance with IEC 60332-1 |
| 플러그 우측 | RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐 |
| 플러그 좌측 | RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐 |
| 플러그 좌측 | RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐 |
| 플러그 우측 | RJ45, IP20, 수형 접점, 직선, 플러그, 플라스틱, 차폐 |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_181103) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1166020015) |
| 제품 변경 통지 |
[PCN-PB47-20180213-00-A_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_52811)
[PCN-PB47-20180213-00-A_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_52812) |
| 사용자 문서 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| 인증 |   |
| ROHS | 준수 |
