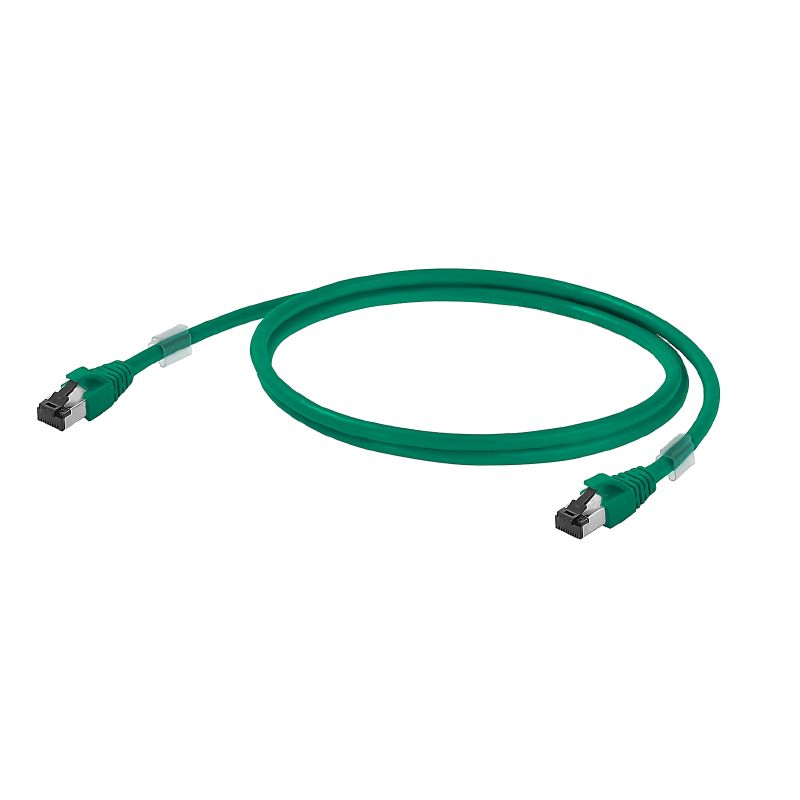

IE-C6FP8LG0120M40M40-G
IE-C6FP8LG0120M40M40-G
Okablowanie

IE-C6FP8LG0120M40M40-G

N. articolo 1251590120
Download foglio dati Tekninen tuki Tuotelataukset
Accessori 2 Prodotti correlati 18
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Villamos tulajdonságok Standardy ogólne Normas Budowa kabla Własności kabli elektrycznych Własności mechaniczne i materiałowe kabli Spina di collegamento Connettore maschio sx Connettore maschio dx Classificazioni

Omologazioni

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E316369

Dati generali per l’ordinazione

Nr zam.
1251590120
Typ
IE-C6FP8LG0120M40M40-G
GTIN (EAN)
4064675664154
Ilość
1 Pezzo

Dimensioni e pesi

Długość
12 m
Lunghezza (pollici)
472,441 inch
Peso netto
499 g

Temperature

Temperatura układania
0 °C...50 °C

Conformità ambientale del prodotto

Status zgodności z dyrektywą RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Villamos tulajdonságok

Obciążalność przy temp. 50°C
1 A
PoE / PoE+
selon IEEE 802.3at

Standardy ogólne

Komunikacyjne instalacje kablowe zależne od aplikacji
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
Norma dot. łączników wtykowych
CEI 60603-7-51
Nr certyfikatu (cULus)
E316369

Normas

Norma dot. łączników wtykowych
IEC 60603-7-51

Budowa kabla

Ekran łącznie
Oplot ekranujący z drutów miedzianych
Ekranowanie
S/FTP
Ekranowanie pary żył
Folia aluminiowa
izolacja
PE
kolor płaszcza
zielony
liczba żył
8
Przekrycie oplotu ekranującego
60 %
Przekrój
4*2*AWG 27/7 - 4*2*0,1 мм²
Przewody plecione
7
Sekwencja kolorów żył - pary żył
bianco - blu, bianco - arancione, bianco - verde, bianco - marrone
tworzywo płaszcza
LSZH
Usytuowanie żył
coppia ritorta
Średnica izolacji
1,04 mm
Średnica płaszcza, maks.
5,9 mm
Średnica płaszcza, min.
5,5 mm

Własności kabli elektrycznych

Impedancja falowa
100 ± 15 Ω przy 1-100 MHz
Kategoria
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Klasa separacji zgodnie z EN 50174-2
d
Napięcie probiercze: przewód-przewód-ekran
2.5 kV / DC for 2 sec
napięcie robocze
50 V DC
Napięcie robocze (wg UL)
30 V AC / 42.4 V DC
Pojemność przy 1 kHz
46 nF/km
Rezystancja sprzężenia przy 10 MHz / m
5 mΩ
Rozrzut opóźnienia
2,5 ns/100m
Różnica rezystancji
5 %
Szybkość przesyłania danych
10 Gbit/s
Tłumiennie sprzężenia do 1000 MHz
80 dB

Własności mechaniczne i materiałowe kabli

Barwny
zielony
Halogenki
bezhalogenowe, zgodnie z IEC 60754-2
odporność na rozprzestrzenianie się płomienia
enligt IEC 60332-2-2
enligt IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)
Promień gięcia, min., jednorazowy
4 x 케이블 직경

Spina di collegamento

Wtyk po lewej
RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate
Wtyk po prawej
RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Connettore maschio sx

Wtyk po lewej
RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Connettore maschio dx

Wtyk po prawej
RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
