Właściwości
| Wersja | Moduł połączeniowy, Śruba, Klasa FA (ISO/IEC11801 2011) z kat. 7A Kabel, IP68 (50 m / 24 h) |
| Nr zam. | 2685570000 |

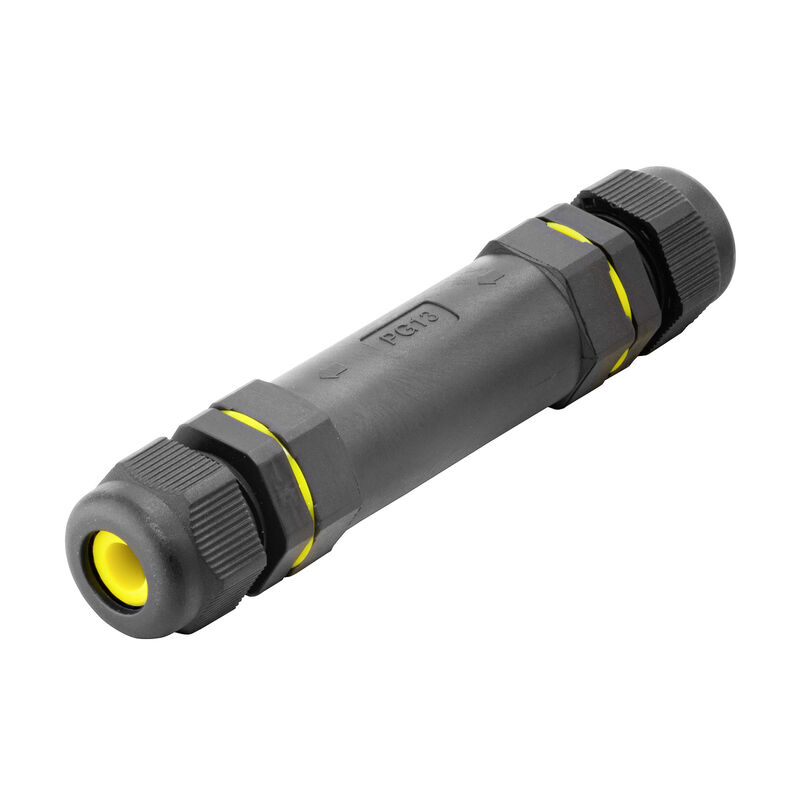

| Typ | IE-CCM-5P-8.5 |
| GTIN (EAN) | 4050118695328 |
| Ilość | 1 szt. |
| Masa netto | 35 g |
| Temperatura eksploatacyjna | -40 °C...105 °C |
| Status zgodności z dyrektywą RoHS | Zgodne |
| REACH SVHC | No SVHC above 0.1 wt% |
| Liczba biegunów | 5 |
| złącze 1 | Śruba |
| Przyłącze 2 | Śruba |
| Opis artykułu | Moduł połączeniowy |
| Barwny | czarny |
|
Nylon
Włókno szklane, z certyfikatem UL |
|
| Kategoria | Klasa FA (ISO/IEC11801 2011) z kat. 7A Kabel |
| Materiał styków | Mosiądz niklowany |
| Powierzchnia styku | CuZn niklowany |
| Przekrój poprzeczny przyłącza przewodu, sztywny (AWG) | AWG 18...AWG 14 |
| Przekrój przyłącza przewodu, jednodrutowego, min. (AWG) | AWG 18 |
| Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG) | AWG 14 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,75 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Przekrój poprzeczny przyłącza przewodu, elastyczny | 0.75...2.5 mm² |
| Średnica płaszcza, min. | 6,5 mm |
| Średnica płaszcza, maks. | 8,5 mm |
| Materiały uchwytu styków | Nylon + Glass fibre, UL Recongnized |
| Stopień ochrony | IP68 (50 m / 24 h) |
| Moduł połączeniowy, moment dokręcania, min. | 0,196 Nm |
| Moduł połączeniowy, moment dokręcania, max. | 0,44 Nm |
| Nakrętka dławnicy, moment dokręcania, min. | 0,78 Nm |
| Nakrętka dławnicy, moment dokręcania, max. | 0,98 Nm |
| Rurka dławnicy, moment dokręcania min. | 0,78 Nm |
| Rurka dławnicy, moment dokręcania, max. | 0,98 Nm |
| napięcie znamionowe | 600 V |
| Prąd znamionowy | 8 A |
| Nr certyfikatu (cURus) | E486077 |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_157219) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2685570000) |
| Dokumentacja użytkownika |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001059 |
| ETIM 7.0 | EC001059 |
| ETIM 8.0 | EC001059 |
| ETIM 9.0 | EC001059 |
| ECLASS 9.0 | 27-40-02-12 |
| ECLASS 9.1 | 27-40-02-12 |
| ECLASS 10.0 | 27-40-02-12 |
| ECLASS 11.0 | 27-40-02-12 |
| ECLASS 12.0 | 27-40-02-12 |
| ECLASS 13.0 | 27-40-02-12 |
| ECLASS 14.0 | 27-40-02-12 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Nr certyfikatu (cURus) | E486077 |
