속성

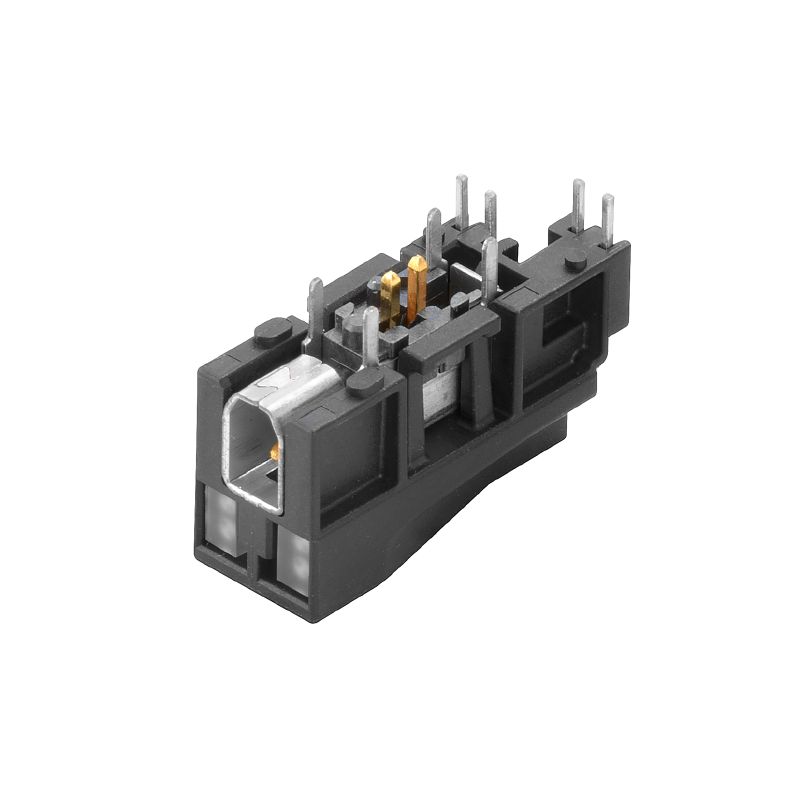

버전 | PCB 플러그인 커넥터, 수형 헤더, SPE (Single Pair Ethernet), 클립온 플랜지, THT/THR 용접 결선, 1.80 mm, 극 수: 2, 90°, 솔더 핀 길이(l): 2.1 mm, Ni/Au, 검정, Tape |
주문 번호 | 2795120000 |
유형 | IE-PCB-SPE-P-90V2.1-THR-YG/YG RL |
GTIN(EAN) | 4064675119227 |
수량 | 100 items |
패키징 | Tape |
깊이 | 19.9 mm |
깊이 (인치) | 0.783 inch |
높이 | 10.9 mm |
높이 (인치) | 0.429 inch |
너비 | 7.52 mm |
폭 (인치) | 0.296 inch |
순중량 | 5.93 g |
작동 온도 | -40 °C...85 °C |
RoHS 준수 상태 | 준수, 예외 미존재 |
REACH SVHC | No SVHC above 0.1 wt% |
당기는 힘 / 폴, 최소 | 3.4 N |
솔더링 프로세스 |
리플로우 솔더링
수작업 솔더링 웨이브 솔더링 |
솔더핀 위치의 공차 | ± 0.1 mm |
플러깅 힘/폴, 최소 | 9.1 N |
제품군 | 산업용 이더넷 |
결선 유형 |
용접 결선
수형 접점 |
피치(mm)(P) | 1.8 mm |
피치(인치)(P) | 0.071 " |
극 수 | 2 |
행 수 | 1 |
핀 시리즈 수량 | 1 |
보호 등급 | IP20 |
플러그 주기 | 750 |
플러깅 힘/폴, 최대 | 3.5 N |
당기는 힘 / 폴, 최대 | 6.7 N |
절연재 | LCP |
컬러 코드 | 검정 |
컬러 차트(유사) | RAL 9011과 유사 |
절연 강도 | ≥ 500 MΩ |
Moisture Level (MSL) | 1 |
UL 94 가연성 등급 | V-0 |
접점 기본 재질 | CuMg |
접점 재질 | 구리 합금 |
접점 표면 | Ni/Au |
용접 결선의 레이어 구조 | 2...4 µm Ni / ≥ 0.25 µm Au |
작동 온도, 최소 | -40 °C |
작동 온도, 최대 | 85 °C |
협회(cURus) | CURUS |
인증 번호(cURus) | E316369 |
승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
VPE 길이 | 459 mm |
VPE 폭 | 365 mm |
VPE 높이 | 61 mm |
UL 94 가연성 등급 | V-0 |
절연재 | LCP |
보호 등급 | IP20 |
컬러 차트(유사) | RAL 9011과 유사 |
컬러 코드 | 검정 |
엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_239580) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2795120000) |
제품 변경 통지 |
[20221209 Änderung von SPE Typbezeichnung](https://mdcop.weidmueller.com/mediadelivery/asset/900_289018)
[20221209 Change of SPE type description](https://mdcop.weidmueller.com/mediadelivery/asset/900_289019) |
기술 문서 |
[2795120000_E-PCB-SP0-P-90V-THR-YG/YG](https://mdcop.weidmueller.com/mediadelivery/asset/900_200641)
[2795120000_IE-PCB-SP0-P-90V-THR-YG-YG_CD.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306538) |
카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC002637 |
ETIM 7.0 | EC002637 |
ETIM 8.0 | EC002637 |
ETIM 9.0 | EC002637 |
ECLASS 9.0 | 27-44-04-02 |
ECLASS 9.1 | 27-44-04-02 |
ECLASS 10.0 | 27-44-04-02 |
ECLASS 11.0 | 27-46-02-01 |
ECLASS 12.0 | 27-46-02-01 |
ECLASS 13.0 | 27-46-02-01 |
ECLASS 14.0 | 27-46-02-01 |
