속성
| 버전 | 플러그 인서트 RJ45 IDC, 플러그 인서트 RJ45, 공구 불필요, EIA/TIA T568 B |
| 주문 번호 | 1132020000 |

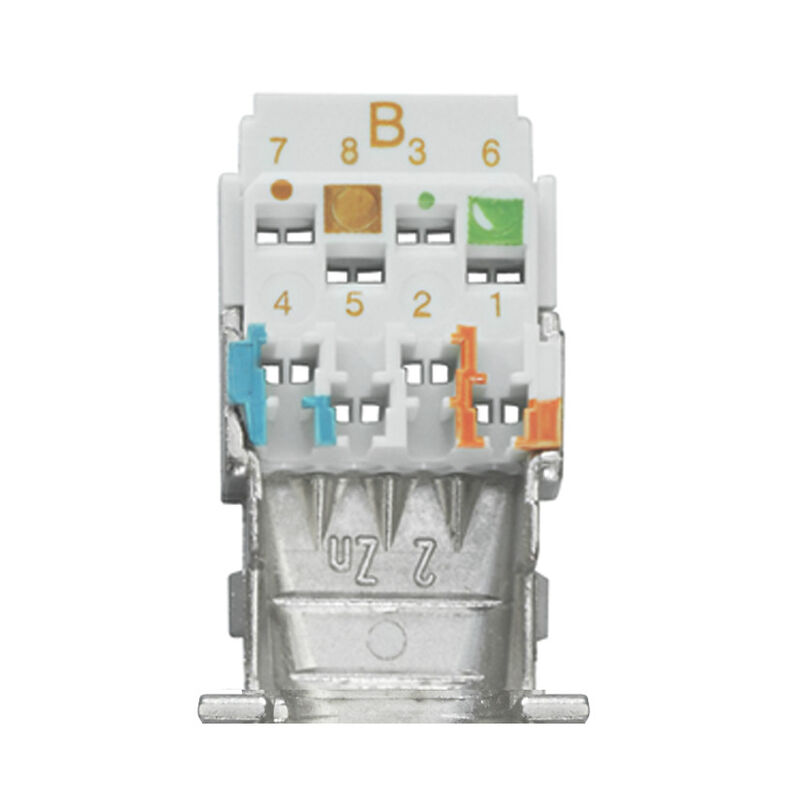

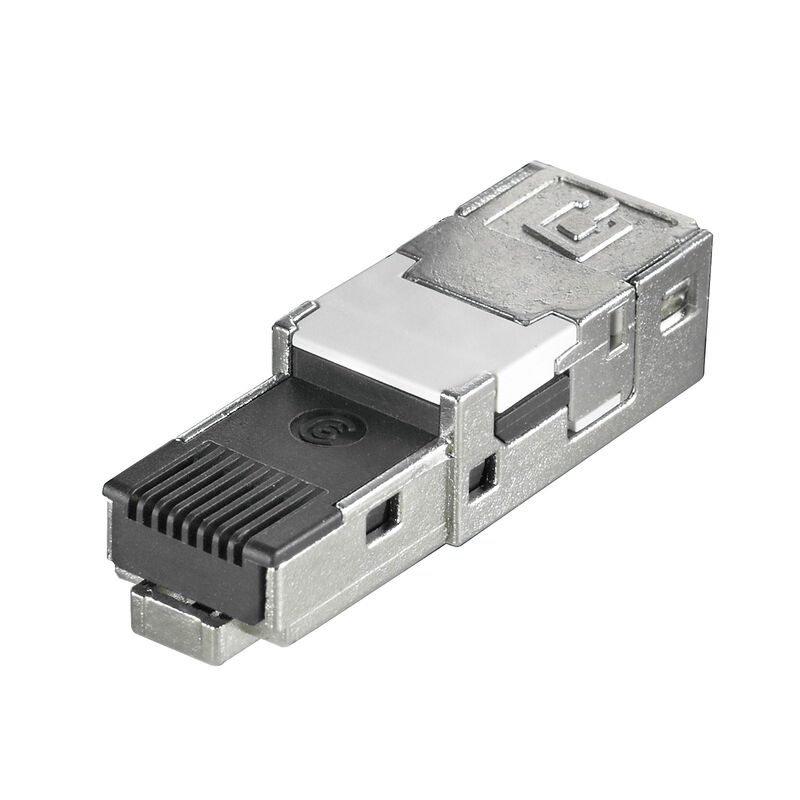

| 유형 | IE-PI-RJ45-FH-B |
| GTIN(EAN) | 4032248912056 |
| 수량 | 10 items |
| 순중량 | 17 g |
| 작동 온도 | -40 °C...70 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 화재 하중 | 49 kJ |
| 결선 1 | RJ45 |
| 결선 2 | IDC |
| 품목 설명 | 플러그 인서트 RJ45, 공구 불필요 |
| 결선 | EIA/TIA T568 B |
| 컬러 코드 | 기타 |
| 하우징 기본 재질 | 아연 주조 |
| 절연재 단면적, 최소 | 0.85 mm |
| 절연재 단면적, 최대 | 1.6 mm |
| 범주 | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 접점 표면 | 금 위 니켈, Au ≥ 0.8 µm |
| 결선 직경, 경질 | 0.4...0.64 mm |
| 전선 결선 단면, 경선 (AWG) | AWG 24...AWG 22 |
| 전선 결선 단면, 연선 (AWG) | AWG 26...AWG 22 |
| 도체 결선 단면적, 매우 유연 | , 바이드뮬러에 의한 케이블 인증이 필요 |
| 도체 결선 단면적, 매우 유연(AWG) | , 바이드뮬러에 의한 케이블 인증이 필요 |
| 주의, 매우 가는 꼬임의 라인 결선 | 바이드뮬러에 의한 케이블 인증이 필요 |
| 차폐 | 360° 올라운드 인클로저 |
| 보호 등급 | IP67(하우징 미포함) |
| 플러그 주기 | 750 |
| 재결선 가능 | ≥ 10 사이클(같거나 큰 단면적용) |
| 50 °C에서 전류 전달 용량 | 1 A |
| PoE / PoE+ | IEEE 802.3at 준수 |
| 절연 강도 | 500 MΩ |
| 절연 강도, 접점/접점 | ≥ 1000 V AC/DC |
| 절연 강도, 접점/차폐 | ≥ 1500 V AC/DC |
| 접점 저항 | ≤ 20 mΩ |
| IP 보호 등급 | IEC 60529 |
| 인증 번호(cULus) | E316369 |
| 인증 번호(cURus) | E471884 |
| 커넥터 표준 | IEC 60603-7-51 |
| 통신 액세서리에 대한 UL 표준 | UL 1863 |
| 제품 정보 | 플러그인 커넥터 버전 1 /4 /5 /14 및 HDC용 RJ45 인서트 |
| 승인/인증/적합성 문서 |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[CC-Link IE-PI-RJ45-FH](https://mdcop.weidmueller.com/mediadelivery/asset/900_58428) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_257110) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1132020000) |
| 사용자 문서 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90843) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_91191) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E471884 |
| 인증 번호(cULus) | E316369 |
