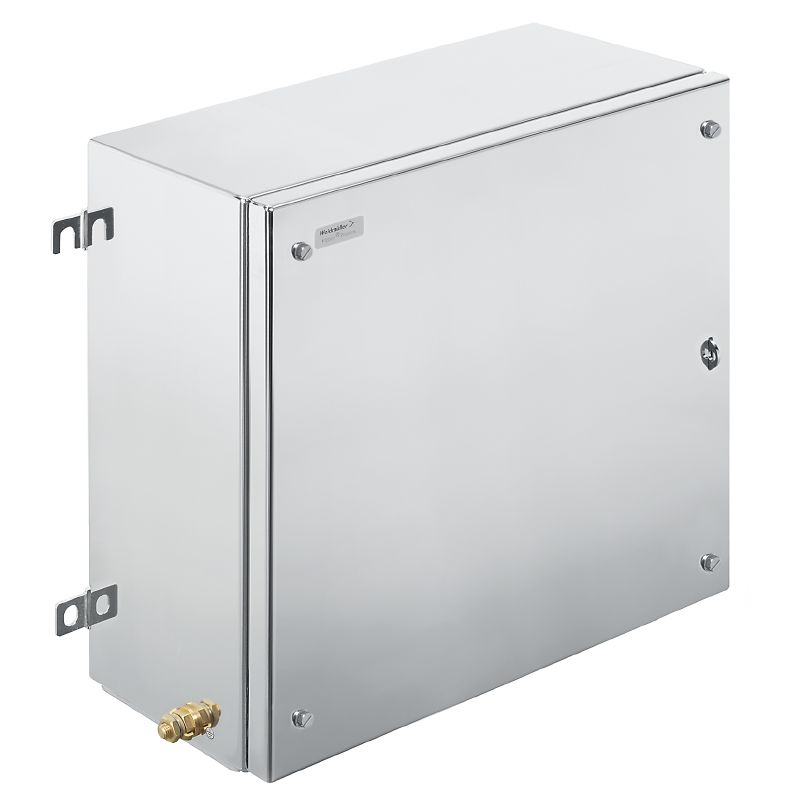

KTB MH 404020 S4E0
그림과 유사

KTB MH 404020 S4E0

이 제품은 곧 더 이상 이용할 수 없습니다.

Klippon TB MH (Terminal Box - Multi Hinge), Пустой корпус, Корпус из нержавеющей стали, Высота: 406 mm, Ширина: 406 mm, Глубина: 200 mm, Основной материал: Нержавеющая сталь 1.4404 (316 L), электрополировка, серебряный

항목 번호 8000108843
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 16 개별 부품 1 관련 제품 3
Сертификаты Основные данные для заказа Размеры и массы 온도 Экологическое соответствие изделия 케이블 글랜드, 왼쪽 케이블 글랜드, 오른쪽 케이블 글랜드, 상부/하부 인클로저 인증 번호 일반 정보 수평 어셈블리 Housing earth 수직 어셈블리 Classifications

Сертификаты

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

Основные данные для заказа

버전
Klippon TB MH (Terminal Box - Multi Hinge), Пустой корпус, Корпус из нержавеющей стали, Высота: 406 mm, Ширина: 406 mm, Глубина: 200 mm, Основной материал: Нержавеющая сталь 1.4404 (316 L), электрополировка, серебряный
주문 번호
8000108843
유형
KTB MH 404020 S4E0
GTIN(EAN)
4099986754980
수량
1 items
배송 상태
향후에는 이 품목을 더 이상 사용할 수 없습니다.
마지막 주문 날짜
/Date(1782770400000)/

Размеры и массы

깊이
200 mm
Byggdjup (tum)
7.874 inch
높이
406 mm
Height (inches)
15.984 inch
너비
406 mm
폭 (인치)
15.984 inch
순중량
14,435.388 g

온도

작동 온도
-60 °C...135 °C
참고: 실온(서비스)
105°C를 초과하는 온도에서 사용할 경우 IP66 보호로 제한됩니다.

Экологическое соответствие изделия

RoHS 준수 상태
Соответствует с исключением
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
64dfc213-93f0-4c79-8ffa-c97fa9dcb873

케이블 글랜드, 왼쪽

M12
29
M16
16
M20
13
M25
6
M32
5
M40
4
M50
3
M63
0
M75
0

케이블 글랜드, 오른쪽

M12
29
M16
16
M20
13
M25
6
M32
5
M40
4
M50
3
M63
0
M75
0

케이블 글랜드, 상부/하부

M12
51
M16
39
M20
22
M25
18
M32
7
M40
5
M50
4
M63
3
M75
0

인클로저 인증 번호

빈 인클로저(ATEX) 인증 번호
IBExU14ATEX1028 U
빈 인클로저(IECEx) 인증 번호
IECEx IBE 14.0004U
빈 인클로저(INMETRO) 인증 번호
LMP 21.0016U
승인 조건
ATEX
IECEX
INMETRO
cULus
인증 번호 UL 508A
E223801
인증 번호 UL Haz.Loc.
E223792
인증 번호 UL Ord.Loc.
E243298
인증 번호 UL 단자함
E223792
인증 번호 단자함(ATEX)
IBExU14ATEX1050
인증 번호 단자함(IECEx)
IECEXIBE14.0013
인증 번호 단자함(INMETRO)
LMP 21.0017
적합성 선언 번호(DoC LVD)
DE PS261X 160412 001ISS03
적합성 증명서 번호(AoC)
DE PS261X 160309 001ISS06

일반 정보

기본 재질
스테인레스 스틸 1.4404(316L)
뚜껑
예
리드 스크류의 수
4
박스 재질 두께
1.5 mm
보호 등급
IP66
IP67
보호 등급 (UL)
Type 3
Type 4X
Type 12
실리콘
Yes
실링 자재
シリコン
열림 각 리드
130 °
위치 PE 볼트
박스 C면
인클로저 장착
4 welded-on mounting feet with 11 mm holes (2 slotted feet and 2 cross-shaped feet)
작동 온도, 최대
135 °C
작동 온도, 최소
-60 °C
참고: 보호 등급
Si se utilizan en rangos de temperaturas superiores a 105 °C, la protección IP se limita a IP 66.
충격 저항
Versión estándar 10 J
7 joules conforme a IEC 60079-0
커버 부착
4 bisagras y tornillos de cabeza hexagonal M6 SW10
커버 스크류 토크
2.5 Nm
커버 재질 두께
1.5 mm
커버의 실링 자재
Silicone
표면 마감
électropoli
표준 규격
DIN EN 62208 - Boîtier vide standard
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
플랜지 재질 두께
3 mm
플랜지 플레이트
Non
플랜지 플레이트의 실링 자재
Silikon

수평 어셈블리

DIN 레일 및 단자 수량 (10mm², 수평)
2x30
DIN 레일 및 단자의 수량 (16 mm², 수평)
2x24
DIN 레일 및 단자의 수량 (2.5 mm², 수평)
3x59
DIN 레일 및 단자의 수량 (35 mm², 수평)
1x18
DIN 레일 및 단자의 수량 (4 mm², 수평)
3x49
DIN 레일 및 단자의 수량 (6 mm², 수평)
3x37

Housing earth

접지, 박스, 내부
Welded-on M6 stainless-steel earth stud in enclosure body and lid.
접지, 박스, 외부
durchgängiger M10 Erdungsbolzen im Gehäuseunterteil
접지, 박스, 커버
Welded-on M6 stainless-steel earth stud in enclosure body and lid.

수직 어셈블리

DIN 레일 및 단자의 수량 (10 mm², 수직)
2x30
DIN 레일 및 단자의 수량 (16 mm², 수직)
2x24
DIN 레일 및 단자의 수량 (2.5 mm², 수직)
3x59
DIN 레일 및 단자의 수량 (35 mm², 수직)
1x18
DIN 레일 및 단자의 수량 (4 mm², 수직)
3x49
DIN 레일 및 단자의 수량 (6 mm², 수직)
3x37

Classifications

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
