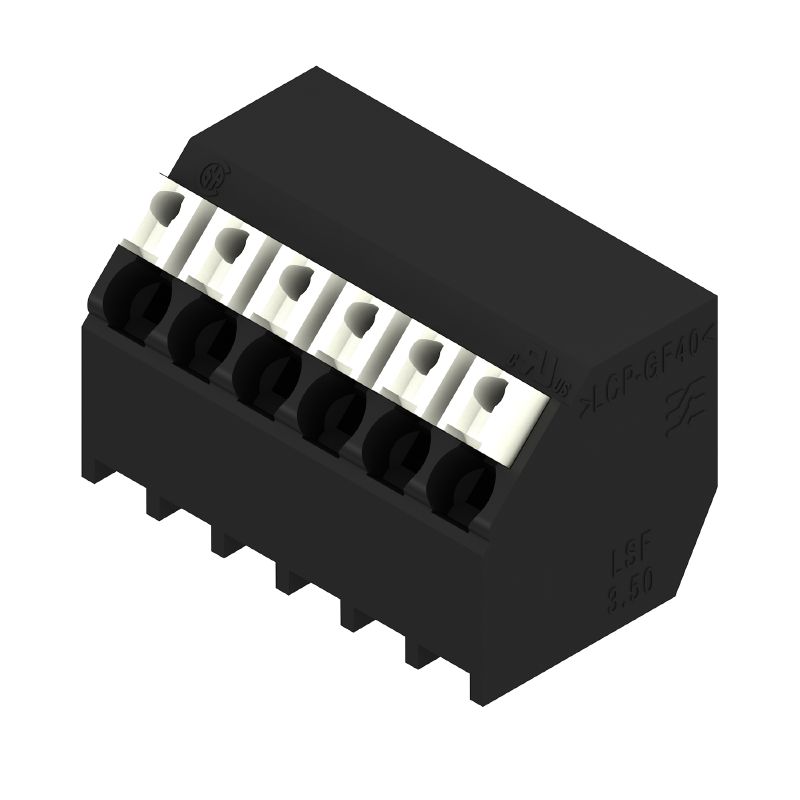

Product image
LSF-SMT 3.50/06/135 1.5SN BK TU
Product image
LSF-SMT 3.50/06/135 1.5SN BK TU
Dimensional drawing
LSF-SMT 3.50/06/135 1.5SN BK TU
Graph
LSF-SMT 3.50/06/135 1.5SN BK TU
Graph
LSF-SMT 3.50/06/135 1.5SN BK TU
Graph
LSF-SMT 3.50/06/135 1.5SN BK TU
Graph

LSF-SMT 3.50/06/135 1.5SN BK TU

Bornes para circuito impreso, 3.50 mm, Número de polos: 6, 135°, Longitud del terminal de soldadura (l): 1.5 mm, negro, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Tube

Item No. 1885220000
Download data sheet Engineering Support Product Downloads
Related products 55
Zulassungen Datos generales para pedido Dimensiones y pesos Temperature Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Bemessungsdaten nach IEC Datos nominales según CSA UL 1059에 따른 정격 데이터 Embalaje Type tests Important note Classifications

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Datos generales para pedido

Version
Bornes para circuito impreso, 3.50 mm, Número de polos: 6, 135°, Longitud del terminal de soldadura (l): 1.5 mm, negro, PUSH IN con actuador, Sección de embornado, máx. : 1.5 mm², Tube
Order No.
1885220000
Type
LSF-SMT 3.50/06/135 1.5SN BK TU
GTIN (EAN)
4032248490097
VPE
25 items
제품 데이터
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
패키징
Tube

Dimensiones y pesos

Depth
12,7 mm
Tiefe (inch)
0,5 inch
Height
14,4 mm
Hauteur (pouces)
0,567 inch
Hauteur version la plus basse
12,9 mm
Width
21,7 mm
Szélesség (coll)
0,854 inch
Nettogewicht
5,2 g

Temperature

Temperatura d'esercizio continuo, max.
120 °C

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Produktspezifischer CO2-Fußabdruck
  • Dalla culla al cancello:
    0.057 kg CO2 eq.

Parámetros del sistema

Product family
OMNIMATE Signal - Serie LSF
Wire connection method
PUSH IN avec actionneur
Mounting onto the PCB
THT/THR-forrasztott csatlakozással
Conductor outlet direction
135°
Pitch in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Number of poles
6
Polreihenzahl
1
Fitted by customer
Нет
Количество рядов
1
Solder pin length (l)
1,5 mm
Solder pin length tolerance
+0.1 / -0.3 mm
Solder pin dimensions
0.35 x 0.8 mm
Lötstift-Abmessungen=d Toleranz
0 / -0.1 mm
Solder eyelet hole diameter (D)
1,1 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
2
Stripping length
8 mm
L1 in mm
17,5 mm
L1 in inches
0,689 "
Touch-safe protection acc. to DIN VDE 0470
IP 20
Touch-safe protection acc. to DIN VDE 57 106
Safe from finger touch
Protection degree
IP20
Volume resistance
1.60 mΩ

Datos del material

Insulating material
LCP GF
Colour
negro
Farbe Betätigungselemente
blanc
Colour chart (similar)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 175
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Contact material
Copper alloy
Layer structure of solder connection
4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
120 °C

Conductores aptos para conexión

Clamping range, min.
0,13 mm²
Clamping range, max.
1,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
1,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.
0,75 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025760000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025770000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0690700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9021040000
Reference text
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
16 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
14 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s with 80 A

Datos nominales según CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1664286
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 28
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
Specifications are maximum values, details - see approval certificate.

UL 1059에 따른 정격 데이터

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
12 A
Rated current (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Embalaje

Packaging
Tube
VPE length
554 mm
VPE width
21 mm
VPE height
17 mm
Surface resistance
Rs = 109 - 1012 Ω

Type tests

Test: Durability of markings
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    mark of origin, type identification, pitch, durability
  • Evaluation:
    available
  • Test:
    approval marking UL
  • Evaluation:
    on packaging label
Test: Clampable cross section
  • Standard:
    DIN EN 60999-1 sezione 7 e 9.1 / 12.00, DIN EN 60947-1 sezione 8.2.4.5.1 / 12.02
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,14 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,14 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 24/1
    • Tipo di cavo e sezione del cavo:
      AWG 24/19
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato
Test for damage to and accidental loosening of conductors
  • Standard:
    DIN EN 60999-1 sezione 9.4 / 12.00
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 24/1
    • Tipo di cavo e sezione del cavo:
      AWG 24/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      semirigido 0,25 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 0,5 mm²
  • Valutazione:
    passato
  • Requisito:
    0,4 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato
Pull-out test
  • Standard:
    DIN EN 60999-1 sezione 9.5 / 12.00
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 24/1
    • Tipo di cavo e sezione del cavo:
      AWG 24/19
  • Valutazione:
    passato
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      semirigido 0,25 mm²
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
  • Valutazione:
    passato
  • Requisito:
    ≥40 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U1.5
    • Tipo di cavo e sezione del cavo:
      H07V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes
  • További nyomógomb színek külön kérésre
  • Csúszka működtetéséhez szükséges erő max. 40 N
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap
