속성

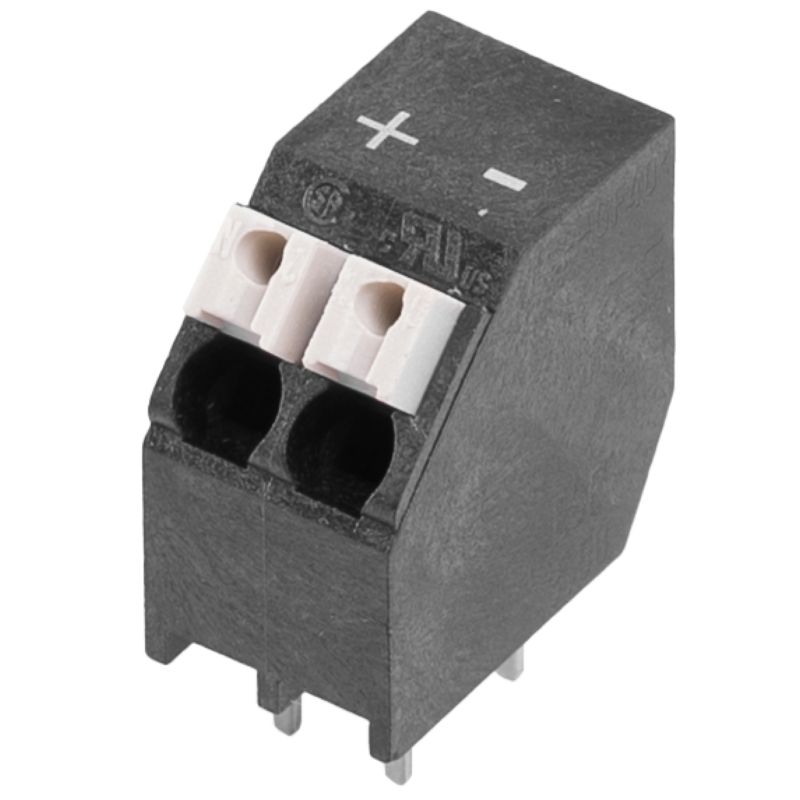

| 버전 | PCB 단자대, 블록 어셈블리, 폐쇄 측, THT/THR 용접 결선, 3.50 mm, 극 수: 2, 솔더 핀 길이(l): 3.5 mm, 검정, Tube |
| 주문 번호 | 3077550000 |
| 유형 | LSF-SMT SPE 3.50/02/135 3.5SN BK TU |
| GTIN(EAN) | 4099987081696 |
| 수량 | 71 items |
| 패키징 | Tube |
| 깊이 | 12.7 mm |
| 깊이 (인치) | 0.5 inch |
| 높이 | 16.4 mm |
| 높이 (인치) | 0.646 inch |
| 가장 낮은 버전의 높이 | 8.5 mm |
| 너비 | 7.7 mm |
| 폭 (인치) | 0.303 inch |
| 순중량 | 2.995 g |
| 연속 작동 온도, 최대 | 120 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| PCB에 장착 | THT/THR 용접 결선 |
| 극 수 | 2 |
| 범주 | T1-B |
| 보호 등급 | IP20 |
| 성능 카테고리 | T1-B |
| 솔더 구멍 직경 공차(D) | + 0,1 mm |
| 솔더 구멍 직경(D) | 1.1 mm |
| 솔더 핀 길이(l) | 3.5 mm |
| 솔더링 프로세스 |
리플로우 솔더링
수작업 솔더링 웨이브 솔더링 |
| 솔더핀 길이 공차 |
|
| 솔더핀 길이 공차 | +0,1 / -0,3 mm |
| 솔더핀 크기 | 0.35 x 0.8 mm |
| 솔더핀 크기 = d 공차 |
|
| 측면 종단, 특성 | 폐쇄 측 |
| 폴당 용접 핀 수 | 2 |
| 피치(mm)(P) | 3.5 mm |
| 피치(인치)(P) | 0.138 " |
| 볼륨 저항 | 1.60 mΩ |
| 절연재 | LCP GF |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연재 그룹 | IIIa |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 용접 결선의 레이어 구조 | 4...6 µm Sn 매트 |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 70 °C |
| 작동 온도, 최소 | -50 °C |
| 작동 온도, 최대 | 120 °C |
| 온도 범위, 설치, 최소 | -30 °C |
| 온도 범위, 설치, 최대 | 120 °C |
| 패키징 | Tube |
| VPE 길이 | 0 mm |
| VPE 폭 | 0 mm |
| VPE 높이 | 0 mm |
| 표면 저항 | Rs = 109 - 1012 Ω |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| ROHS | 준수 |
