LUF 15.00/07/90 5.0SN BK BX

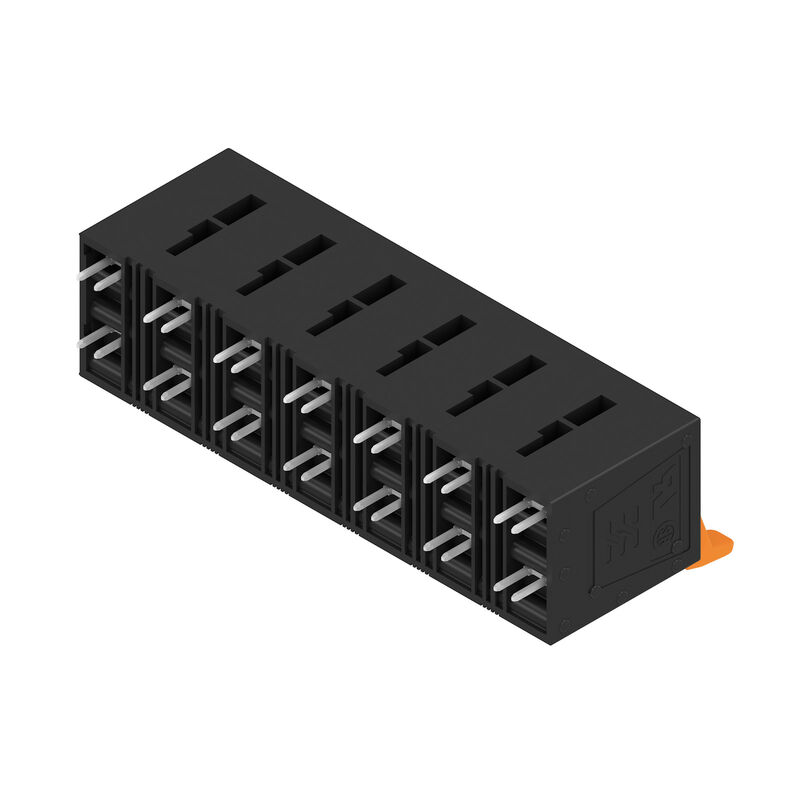

Produktbild
LUF 15.00/07/90 5.0SN BK BX

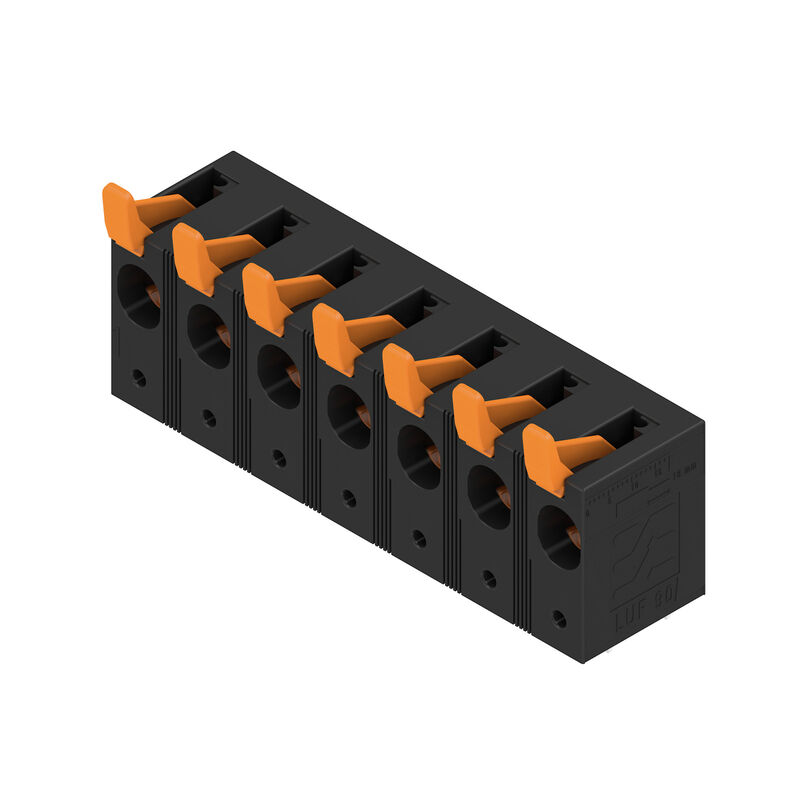

Produktbild
LUF 15.00/07/90 5.0SN BK BX
Maßbild
LUF 15.00/07/90 5.0SN BK BX
Deratingkurve
LUF 15.00/07/90 5.0SN BK BX
Deratingkurve
LUF 15.00/07/90 5.0SN BK BX
Produktvorteil
Hohe Stabilität durch Pin-Design
LUF 15.00/07/90 5.0SN BK BX
Produktbild
PUSH IN-Anschluss bis 16 mm²

LUF 15.00/07/90 5.0SN BK BX

Leiterplattenklemme, 15.00 mm, Polzahl: 7, 90°, Lötstiftlänge (l): 5 mm, verzinnt, schwarz, PUSH IN mit Hebel, Klemmbereich, max. : 25 mm², Box

ID výrobku 2491940000
Stáhnout datový list Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattenklemme, 15.00 mm, Polzahl: 7, 90°, Lötstiftlänge (l): 5 mm, verzinnt, schwarz, PUSH IN mit Hebel, Klemmbereich, max. : 25 mm², Box
Best.-Nr.
2491940000
Art
LUF 15.00/07/90 5.0SN BK BX
GTIN (EAN)
4050118604344
Cantidad
10 Stück
Produkt-Kennzahlen
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 600 V / 61 A / AWG 18 - AWG 6
Verpackung
Box

Abmessungen und Gewichte

Tiefe
26,45 mm
Depth (inches)
1,041 inch
Höhe
47,03 mm
Höhe (inch)
1,852 inch
Höhe niedrigstbauend
42,03 mm
Breite
101,58 mm
Breite (inch)
3,999 inch
Net weight
87,76 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Power - Serie LU
Leiteranschlusstechnik
PUSH IN mit Hebel
Montage auf der Leiterplatte
THT-Lötanschluss
Leiterabgangsrichtung
90°
Raster in mm (P)
15 mm
Raster in Zoll (P)
0,591 "
Polzahl
7
Érintkezősorok száma
1
Kundenseitig anreihbar
Nein
Anzahl Reihen
1
Lötstiftlänge (l)
5 mm
Lötstift-Abmessungen
d = 1,2 mm
oktogonal
Bestückungsloch-Durchmesser (D)
1,6 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
폴당 용접 핀 수
4
Лезвие отвертки
0,8 x 4,0
Abisolierlänge
18 mm
L1 in mm
90 mm
L1 in Zoll
3,543 "
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Berührungsschutz nach DIN VDE 57 106
fingersicher mit angeschlossenem Leiter ab 6mm²
Schutzart
IP20

Werkstoffdaten

Isolierstoff
Wemid (PA)
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 éghetőségi osztály
V-0
Kontaktbasismaterial
E-Cu
Contact material
Cu-leg
Superficie dei contatti
verzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-40 °C
Betriebstemperatur, max.
120 °C

Anschließbare Leiter

Klemmbereich, min.
0,5 mm²
25 mm²
Wire connection cross section AWG, min.
AWG 20
Leiteranschlussquerschnitt AWG, max.
AWG 4
Solid, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
16 mm²
Semirrígido, mín H07V-R
10 mm²
multifilare, max. H07V-R
25 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
16 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
16 mm²
Calibro a tampone secondo EN 60999 a x b; ø
5.3mm (B6)
Conduttore innestabile
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      9019180000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004090000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      4 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      9019210000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004110000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      6 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      0565700000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004130000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      10 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        21 mm
    • Empfohlene Aderendhülse:
      0565800000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      0379300000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      16 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        21 mm
    • Empfohlene Aderendhülse:
      0566000000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      0375200000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      0565600000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004070000
Reference text
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

Rated current, min. number of poles (Tu=20°C)
101 A
Rated current, max. number of poles (Tu=20°C)
95,7 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
101 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
85,1 A
Rated voltage for surge voltage class / pollution degree II/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/3
1.000 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
8 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
8 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
8 kV

Nenndaten nach CSA

Nennspannung (Use group B / CSA)
600 V
Nennspannung (Use group C / CSA)
600 V
Nennspannung (Use group D / CSA)
600 V
Nennstrom (Use group B / CSA)
61 A
Nennstrom (Use group C / CSA)
61 A
Nennstrom (Use group D / CSA)
5 A
Leiteranschlussquerschnitt AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 6

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
600 V
Nennspannung (Use group C / UL 1059]
600 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Nennspannung (Use group F / UL 1059)
1.000 V
Nennstrom (Use group B / UL 1059)
61 A
Corrente nominale (Gruppo C / UL 1059)
61 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Nennstrom (Use group F / UL 1059)
61 A
Sezione di collegamento cavo AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 6
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
318 mm
VPE Breite
133 mm
VPE Höhe
52 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Lebensdauer, Abisolierlänge
  • Bewertung:
    vorhanden
Prüfung: Klemmbarer Querschnitt
  • Norm:
    IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U10
    • Leitertyp und Leiterquerschnitt:
      H07V-K10
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
    • Leitertyp und Leiterquerschnitt:
      AWG 4/1
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 16 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 16 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 20/1
    • Leitertyp und Leiterquerschnitt:
      AWG 20/19
  • Bewertung:
    bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norm:
    IEC 60999-1 Abschnitt 9.4 / 11.99
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 20/1
    • Leitertyp und Leiterquerschnitt:
      AWG 20/19
    • Leitertyp und Leiterquerschnitt:
      AWG 4/7
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    2,9 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
  • Bewertung:
    bestanden
  • Anforderung:
    4,5 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    IEC 60999-1 Abschnitt 9.5 / 11.99
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥30 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 20/1
    • Leitertyp und Leiterquerschnitt:
      AWG 20/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥100 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 4/7
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.
  • Die einpolige Leiterplattenklemme kann für Spannungen bis 1500 V (DC) und 1000 V (AC) eingesetzt werden. Zu beachten ist dabei die jeweilige Gerätenorm und die entsprechend geforderten Luft- und Kriechstrecken nach dem Einbau
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
