속성
| 버전 | MICROOPTO, 공급 모듈, 스크류 결선 |
| 주문 번호 | 8973460000 |

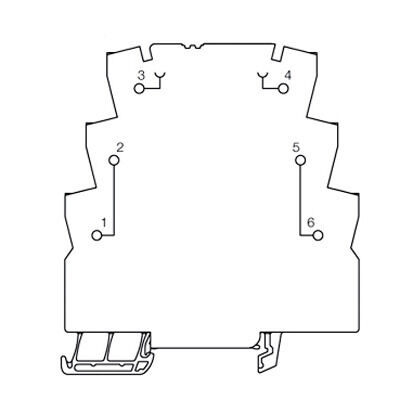

| 유형 | MOS SUPPLY |
| GTIN(EAN) | 4032248799541 |
| 수량 | 1 items |
| 깊이 | 97.8 mm |
| 깊이 (인치) | 3.85 inch |
| 높이 | 88.1 mm |
| 높이 (인치) | 3.468 inch |
| 너비 | 6.1 mm |
| 폭 (인치) | 0.24 inch |
| 순중량 | 30.5 g |
| 보관 온도 | -40 °C...80 °C |
| 작동 온도 | -25 °C...60 °C |
| 습도 | 5 - 93 % 상대 습도, Tu = 40°C, 비응축 |
| RoHS 준수 상태 | 준수 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d32f8e61-6733-45d6-9062-c95f9903aad6 |
| 부하 범주 | LC A |
| 레일 | TS 35 |
| 컬러 코드 | 검정 |
| UL94 가연성 등급 구성요소 |
|
| 정격 전압 | 300 V |
| 오염 심각도 | 2 |
| 서지 전압 범주 | III |
| 제어 측면 - 부하 측면에 대한 기중 거리 및 연면 거리 | > 3 mm |
| 임펄스 내전압 | 4 kV(1.2/50 µs) |
| 보호 등급 | IP20 |
| 탈피 길이 | 7 mm |
| 와이어 결선 방식 | 스크류 결선 |
| 탈피 길이, 정격 결선 | 7 mm |
| 조임 토크, 최소 | 0.4 Nm |
| 조임 토크, 최대 | 0.6 Nm |
| 클램프 범위, 정격 결선 | 2.5 mm² |
| 클램프 범위, 최소 | 0.5 mm² |
| 클램프 범위, 최대 | 4 mm² |
| 와이어 단면, 솔리드, 최소 | 0.5 mm² |
| 와이어 단면, 솔리드, 최대 | 4 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 1.5 mm² |
| 컨덕터 단면, 연선, AEH(DIN 46228-1), 최소 | 0.5 mm² |
| 컨덕터 단면, 연선, AEH(DIN 46228-1), 최대 | 1.5 mm² |
| 블레이드 크기 | 0.6 x 3.5 mm |
| 승인/인증/적합성 문서 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35550) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212476) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8973460000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8973460000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002586 |
| ETIM 7.0 | EC002586 |
| ETIM 8.0 | EC002586 |
| ETIM 9.0 | EC002586 |
| ECLASS 9.1 | 27-37-16-92 |
| ECLASS 10.0 | 27-37-16-92 |
| ECLASS 11.0 | 27-37-16-92 |
| ECLASS 12.0 | 27-37-16-92 |
| ECLASS 13.0 | 27-37-16-92 |
| ECLASS 14.0 | 27-37-16-92 |
| 인증 |   |
| ROHS | 준수 |
액세서리입니다
-
항목 번호:8937980000패키징 단위:1 PC
MICROOPTO, 솔리드 스테이트 릴레이, 정격 제어 전압: 24 V DC ±20 % , 정격 스위칭 전압: 5...48 V DC, 연속 전류: 500 mA, 스크류 결선
-
항목 번호:8937970000패키징 단위:1 PC
MICROOPTO, 솔리드 스테이트 릴레이, 정격 제어 전압: 24 V DC ±20 % , 정격 스위칭 전압: 8...30 V DC, 연속 전류: 2 A, 스크류 결선
-
항목 번호:8937940000패키징 단위:1 PC
MICROOPTO, 솔리드 스테이트 릴레이, 정격 제어 전압: 24 V DC ±20 % , 정격 스위칭 전압: 5...33 V DC, 연속 전류: 10 A, 스크류 결선
-
항목 번호:8937830000패키징 단위:1 PC
MICROOPTO, 솔리드 스테이트 릴레이, 정격 제어 전압: 24 V DC ±20 % , 정격 스위칭 전압: 12...300 V DC, 연속 전류: 1 A, 스크류 결선
-
항목 번호:8937920000패키징 단위:1 PC
MICROOPTO, 솔리드 스테이트 릴레이, 정격 제어 전압: 5 V TTL , 정격 스위칭 전압: 24 VDC ±20%, 연속 전류: 100 mA, 스크류 결선
-
항목 번호:8937930000패키징 단위:1 PC
MICROOPTO, 솔리드 스테이트 릴레이, 정격 제어 전압: 12 V DC~28 V DC , 정격 스위칭 전압: 5 V TTL, 연속 전류: 50 mA, 스크류 결선
-
항목 번호:8937990000패키징 단위:1 PC
MICROOPTO, 솔리드 스테이트 릴레이, 정격 제어 전압: 12 V DC~28 V DC , 정격 스위칭 전압: 19.6…28.8 V DC, 연속 전류: 50 mA, 스크류 결선
