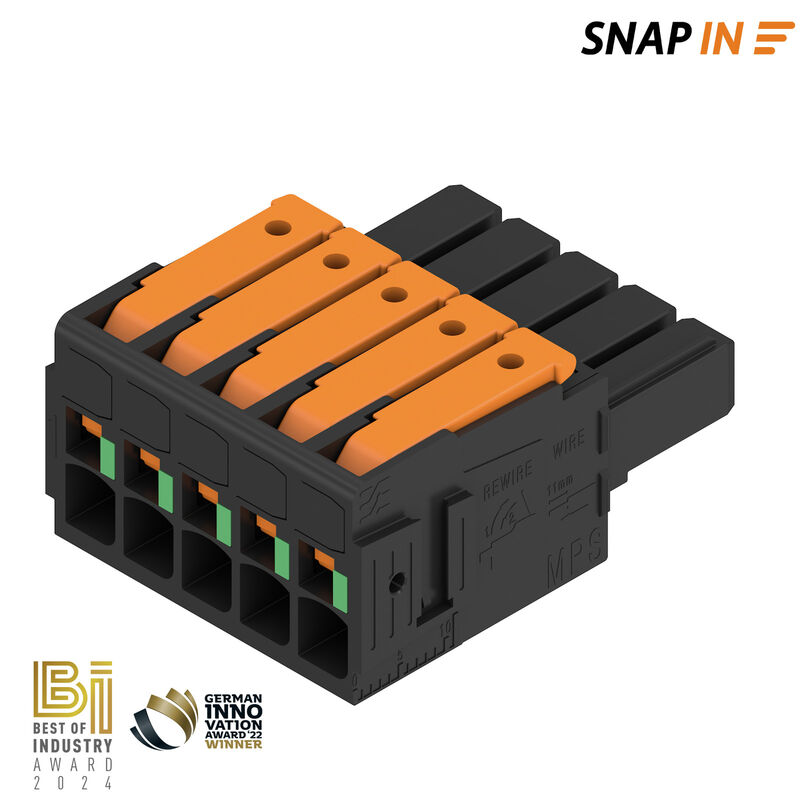

Illustration du produit
MPS 6/05 S TN B B

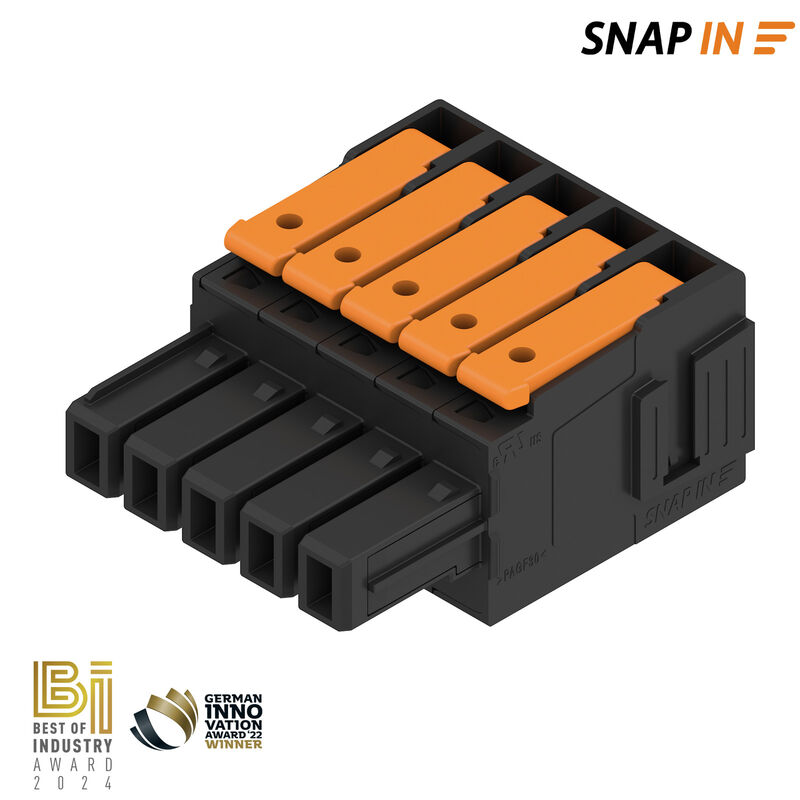

Illustration du produit
MPS 6/05 S TN B B
Dimensional drawing

MPS 6/05 S TN B B

Connecteur pour circuit imprimé, Connecteur femelle, Pas en mm (P): 6.35 mm, Nombre de pôles: 5, 180°, Boîte

Référence produit 8000168133
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 8
Informations générales de commande Dimensions et poids Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Dane znamionowe wg UL 1059 Note importante Illustrations du produit Classifications

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, Pas en mm (P): 6.35 mm, Nombre de pôles: 5, 180°, Boîte
Référence
8000168133
Type
MPS 6/05 S TN B B
GTIN (EAN)
4099987793094
Qté.
48 Pièce
Product data
IEC: 1000 V / 40.3 A / 0.75 - 6 mm²
UL: 600 V / 30 A / AWG 20 - AWG 10
Packaging
Box

Dimensions et poids

Profondeur
43 mm
Profondeur (pouces)
1,693 inch
Hauteur
20,5 mm
Hauteur (pouces)
0,807 inch
Largeur
34,55 mm
Largeur (pouces)
1,36 inch
Poids net
26,013 g

Paramètres système

Famille de produits
OMNIMATE 4.0
Type de raccordement
Raccordement installation
Technique de raccordement de conducteurs
SNAP IN avec levier
Pas en mm (P)
6,35 mm
Pas en pouces (P)
0,25 "
Orientation de la sortie du conducteur
180°
Nombre de pôles
5
L1 in mm
25,4 mm
L1 en pouce
1 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
Safe from finger touch
Protection au toucher selon DIN VDE 0470
IP 20
Stopień ochrony
IP20
Résistance de passage
≤5 mΩ
Długość odizolowania
11 mm
Cykle wpinania
≥ 25
Siła wtykania/biegun, maks.
11,25 N
Siła ciągnięcia / biegun, maks.
10 N

Données des matériaux

Matériau isolant
PBT GF
PA 9T
Couleur
noir
Éléments d'actionnement de couleurs
Orange
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
I
Indice de Poursuite Comparatif (CTI)
≥ 600
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Matériau des contacts
Stop Cu
Surface du contact
cynowana
Temperatura magazynowania, min.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
125 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0,5 mm²
Plage de serrage, max.
4 mm²
Rigide, min. H05(07) V-U
0,75 mm²
Rigide, max. H05(07) V-U
4 mm²
souple, min. H05(07) V-K
0,75 mm²
souple, max. H05(07) V-K
6 mm²
avec embout isolé DIN 46 228/4, min.
0,5 mm²
avec embout isolé DIN 46 228/4, max.
4 mm²
avec embout, DIN 46228 pt 1, min.
0,75 mm²
avec embout selon DIN 46 228/1, max.
4 mm²

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
40,3 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
40,4 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
36,3 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
36,3 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
800 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
8 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
8 kV

Dane znamionowe wg UL 1059

Tension nominale (groupe d'utilisation B / UL 1059)
600 V
Tension nominale (groupe d'utilisation C / UL 1059)
600 V
Tension nominale (groupe d'utilisation D / UL 1059)
600 V
Rated voltage (Use group F / UL 1059)
1 000 V
Courant nominal (groupe d'utilisation B / UL 1059)
30 A
Courant nominal (groupe d'utilisation C / UL 1059)
30 A
Courant nominal (groupe d'utilisation D / UL 1059)
5 A
Section de raccordement de câble AWG, min.
AWG 20
przekrój przyłącza przewodu AWG, maks.
AWG 10

Note importante

Remarques

• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Illustrations du produit

Titre d'illustration #96 05
Courbe de dérating
Illustration title 06
Derating curve

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
