속성

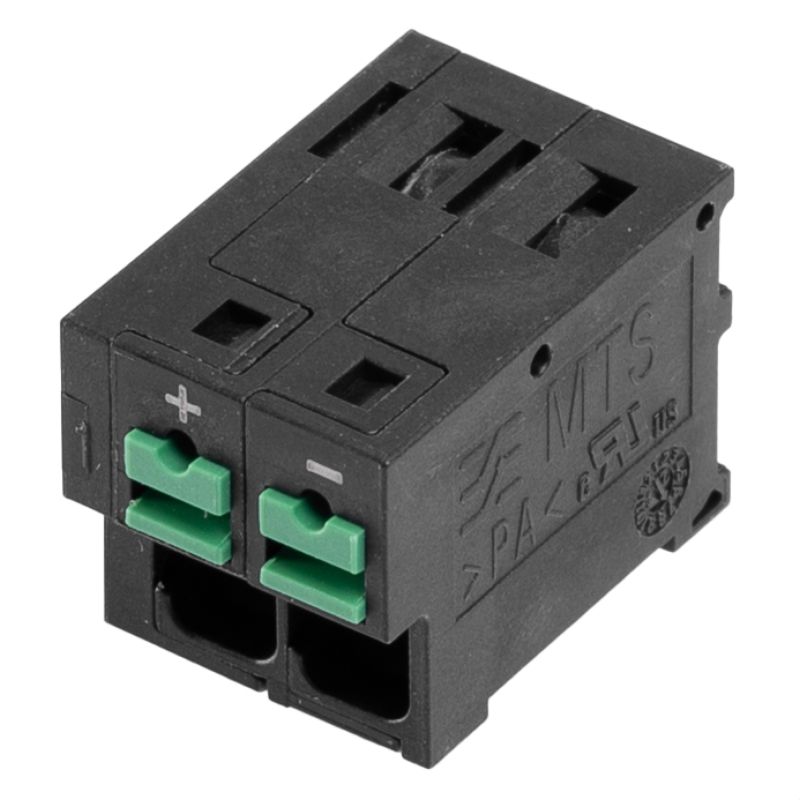

| 버전 | PCB 단자대, PCB 단자대, 폐쇄 측, THT 용접 결선, 5.00 mm, 극 수: 2, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 검정, Tube |
| 주문 번호 | 3095900000 |
| 유형 | MTS SPE 5/02 H T4 B T |
| GTIN(EAN) | 4099987119405 |
| 수량 | 44 items |
| 패키징 | Tube |
| 깊이 | 18.85 mm |
| 깊이 (인치) | 0.742 inch |
| 높이 | 16.7 mm |
| 높이 (인치) | 0.657 inch |
| 가장 낮은 버전의 높이 | 13.2 mm |
| 너비 | 12.3 mm |
| 폭 (인치) | 0.484 inch |
| 순중량 | 3.4 g |
| 설치 온도 | -50 °C to +70 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| PCB에 장착 | THT 용접 결선 |
| 극 수 | 2 |
| 범주 | T1-B |
| 보호 등급 | IP20 |
| 성능 카테고리 | T1-B |
| 솔더 구멍 직경 공차(D) | + 0,1 mm |
| 솔더 구멍 직경(D) | 1.3 mm |
| 솔더 핀 길이(l) | 3.5 mm |
| 솔더링 프로세스 |
수작업 솔더링
웨이브 솔더링 |
| 솔더핀 크기 | 0.6 x 0.8 mm |
| 측면 종단, 특성 | 폐쇄 측 |
| 폴당 용접 핀 수 | 2 |
| 피치(mm)(P) | 5 mm |
| 피치(인치)(P) | 0.197 " |
| 절연재 | PA 9T |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연재 그룹 | I |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 600 |
| Moisture Level (MSL) | 1 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 주석 도금 |
| 납땜 유형 | 매트 |
| 보관 온도, 최소 | -25 °C |
| 보관 온도, 최대 | 55 °C |
| 작동 온도, 최소 | -50 °C |
| 작동 온도, 최대 | 120 °C |
| 패키징 | Tube |
| VPE 길이 | 0 mm |
| VPE 폭 | 0 mm |
| VPE 높이 | 0 mm |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| ROHS | 준수 |
