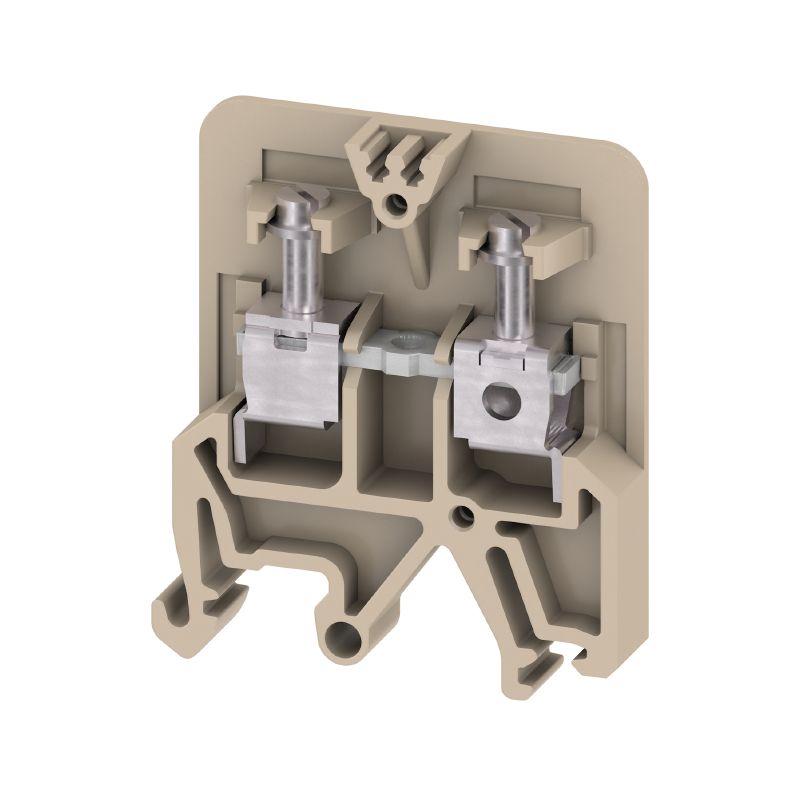

OSC 10 DEK

OSC 10 DEK

SAK 시리즈

항목 번호 9154830000
데이터 시트 다운로드 제품 다운로드
관련 제품 4
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 추가 기술 데이터 클램프용 전선(추가 결선) 클램프용 컨덕터(정격 결선) CSA 등급 데이터 크기 일반 등급 데이터 UL 등급 데이터 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

일반 주문 데이터

버전
SAK 시리즈
주문 번호
9154830000
유형
OSC 10 DEK
GTIN(EAN)
4008190898960
수량
100  items

치수 및 중량

깊이
48.5  mm
깊이 (인치)
1.909  inch
높이
48.5  mm
높이 (인치)
1.909  inch
너비
8  mm
폭 (인치)
0.315  inch
순중량
12.96  g

온도

보관 온도
-25 °C...55 °C
주변 온도
-5 °C…40 °C
연속 작동 온도, 최소
-60  °C
연속 작동 온도, 최대
130  °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%

자재 데이터

재질
Wemid
절연재
Wemid
컬러 코드
베이지색
UL 94 가연성 등급
V-0

시스템 사양

엔드 커버 플레이트 필요
예
레벨 수
1
레벨당 클램프 지점 개수
2
레벨 내부 교차 결선
아니요
레일
TS 35
TS 32

추가 기술 데이터

설치 권고
직접 장착
폭발 테스트 버전
아니요

클램프용 전선(추가 결선)

결선 유형, 추가 결선
스크류 결선

클램프용 컨덕터(정격 결선)

결선 단면적, 꼬임, 최대
16  mm²
결선 단면적, 꼬임, 최소
1.5  mm²
결선 수
2
결선 유형
스크류 결선
결선의 유형 2
스크류 결선
와이어 결선 단면, 가는 꼬임, 최대
16  mm²
와이어 결선 단면, 가는 꼬임, 최소
1.5  mm²
와이어 결선 단면적, 경질 코어 최대
4  mm²
와이어 결선 단면적, 경질 코어, 최소
1.5  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
10  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
1.5  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
10  mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
1.5  mm²
탈피 길이
12  mm

CSA 등급 데이터

와이어 단면적 최대(CSA)
8 AWG
와이어 단면적 최소(CSA)
22 AWG
인증 번호(CSA)
12400-397
전류 크기 C(CSA)
50 A
전압 크기 C(CSA)
600 V

크기

TS 32 오프셋
20  mm
TS 35 오프셋
20  mm

일반

레일
TS 35
TS 32
설치 권고
직접 장착
표준 규격
IEC 60947-7-1

등급 데이터

정격 단면적
10  mm²
정격 전압
600  V
정격 DC 전압
600  V
정격 전류
57  A
최대 와이어에서 전류
57  A
표준 규격
IEC 60947-7-1

UL 등급 데이터

인증 번호(UR)
E60693
전류 크기 C(UR)
47 A
전압 크기 C(UR)
600 V
컨덕터 크기 팩토리 결선 최대(UR)
8 AWG
컨덕터 크기 팩토리 결선 최소(UR)
22 AWG
컨덕터 크기 필드 결선 최대(UR)
8 AWG
컨덕터 크기 필드 결선 최소(UR)
22 AWG

분류

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
