Propiedades
| Versión | Alimentación de corriente, fuente de alimentación conmutada, 12 V |
| Código | 2838510000 |

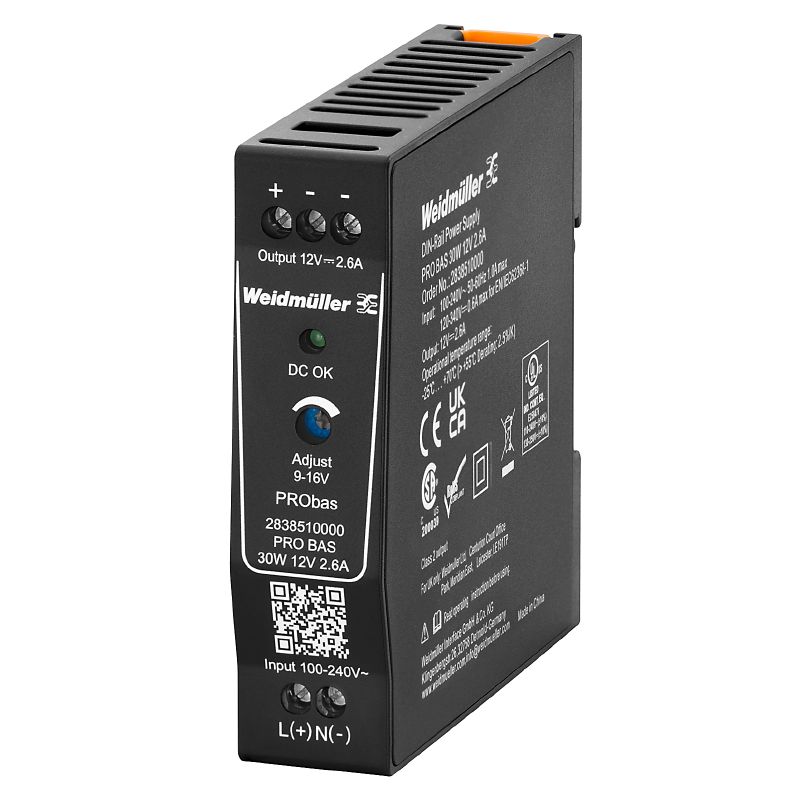

| Tipo | PRO BAS 30W 12V 2.6A |
| GTIN (EAN) | 4064675444206 |
| Cantidad | 1 Pieza |
| Profundidad | 85 mm |
| Profundidad (pulgadas) | 3,346 inch |
| Altura | 90 mm |
| Altura (pulgadas) | 3,543 inch |
| Anchura | 23 mm |
| Anchura (pulgadas) | 0,906 inch |
| Peso neto | 163 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -25 °C...70 °C |
| Humedad | 5…95 % de humedad relativa, sin condensación |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | d62541f7-8058-4336-b693-7303c8b40800 |
| Consumo de corriente con respecto a la tensión de entrada |
|
| Fusible de entrada (interno) | Sí |
| Fusible previo recomendado |
2 A / DI, fusible 6 A, car. B, fusible automático 2...4 A, car. C, fusible automático |
| Gama de tensión de entrada DC | 110...370 V DC (derating at <120 V DC) |
| Intensidad de conexión | 40 A @ 230 V AC, 25 °C |
| Rango de tensión de entrada AC | 85…264 V AC (deriva térmica a 100 V AC) |
| Sistema de conexión | Conexión brida-tornillo |
| Tensión nominal de entrada | 110...240 V AC / 120...340 V DC |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Zona de frecuencia AC | 45…65 Hz |
| Carga capacitiva | 5.5mF |
| Conmutado paralelo | sí, máx. 3 |
| Corriente de salida continua @ UNominal |
2.6 A @ 55 °C
1.625 A @ 70°C |
| Corriente de salida nominal para Unominal | 2.6 A @ 55 °C |
| Potencia de salida | 30 W |
| Protección contra tensión inversa | Sí |
| Protección de sobrecarga | Sí |
| Rizado residual, picos de tensión de desconexión | ≤ 50 mVpp @ carga completa |
| Sistema de conexión | Conexión brida-tornillo |
| Tensión de salida, max. | 16 V |
| Tensión de salida, min. | 9 V |
| Tensión nominal de salida | 12 V DC |
| Tiempo transitorio de caída de red |
|
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Corriente de descarga a tierra, máx. | 3,5 mA |
| Factor de potencia (aprox.) |
0.45 @ 120 V AC
0.48 @ 230 V AC |
| Grado de eficiencia | 89% @ 230 V AC |
| Humedad | 5…95 % de humedad relativa, sin condensación |
| Indicador de servicio | LED verde |
| MTBF |
|
| Posición de montaje, instrucciones de montaje | Horizontal en carril de montaje TS35. 50 mm de espacio libre en parte superior e inferior para circ. de aire. Se pueden montar uno al lado del otro sin espacio intermedio. |
| Protección contra cortocircuito | Sí |
| Protección contra exceso de temperatura | Sí |
| Pérdida de potencia, carga nominal | 3,3 W |
| Pérdida de potencia, sin carga | 0,5 W |
| Tiempo de puenteado de fallo de CA @ Inominal | > 80 ms @ 230 V AC / > 20 ms @ 115 V AC |
| Tipo de protección | IP20 |
| Versión especial de la capota | Aislamiento de protección, plástico |
| Emisión de ruidos de conformidad con la norma EN55032 | Clase B |
| Resistencia a la vibración según IEC 60068-2-6 | 0,7 g conforme a la norma EN 50178 |
| Resistencia al impacto según IEC 60068-2-27 | 30 g en todas las direcciones |
| Clase de protección | II |
| Grado de polución | 2 |
| Tensión de aislamiento entrada /salida | 3,5 kV |
| Equipos electrónicos con componentes electrónicos | Acc. to EN50178 |
| Tensión baja de protección |
IEC 61010-1
IEC 61010-2-201 |
| Transformadores de seguridad para fuentes de alimentación conmutadas | Conforme a la norma EN 61558-2-16 |
| Número de bornes | 2 (L,N) |
| Par de apriete, máx. | 0,6 Nm |
| Par de apriete, mín. | 0,5 Nm |
| Punta de destornillador | 0,6 x 3,5 |
| Sección de conexión del conductor AWG/kcmil , max. | 12 AWG |
| Sección de conexión del conductor AWG/kcmil , min. | 26 AWG |
| Sección de conexión del conductor, flexible , max. | 6 mm² |
| Sección de conexión del conductor, flexible , min. | 0,5 mm² |
| Sección del conductor, rígido , máx. | 6 mm² |
| Sección del conductor, rígido , mín. | 0,5 mm² |
| Sistema de conexión | Conexión brida-tornillo |
| Caña de destornillador | 0,6 x 3,5 |
| Número de bornes | 3 (+ / - -) |
| Par de apriete, máx. | 0,6 Nm |
| Par de apriete, mín. | 0,5 Nm |
| Sección de conexión del conductor AWG/kcmil , max. | 12 AWG |
| Sección de conexión del conductor AWG/kcmil , min. | 26 AWG |
| Sección de conexión del conductor, flexible , max. | 6 mm² |
| Sección de conexión del conductor, flexible , min. | 0,5 mm² |
| Sección del conductor, rígido , máx. | 6 mm² |
| Sección del conductor, rígido , mín. | 0,5 mm² |
| Sistema de conexión | Conexión brida-tornillo |
| Contacto libre de potencial | No |
| Indicador de servicio | LED verde |
| LED verde | Tensión de servicio correcta |
| Tensión de disparo, LED | Uout > 0,9 x Unominal mín. |
| Homologación/certificado/documento de conformidad |
[UKCA Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_266443)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_266444) |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274704) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2838510000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2838510000) |
| Documentación del usuario | [Operating Instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_266423) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Homologaciones |    |
| ROHS | Conformidad |
| UL File Number Search | [Sitio web UL](LINK/UL_search.html) |
| N.º de certificado (cULus) | E258476 |
