속성
| 버전 | 파워서플라이, 스위치 모드 파워서플라이 유닛, 24 V |
| 주문 번호 | 2838500000 |

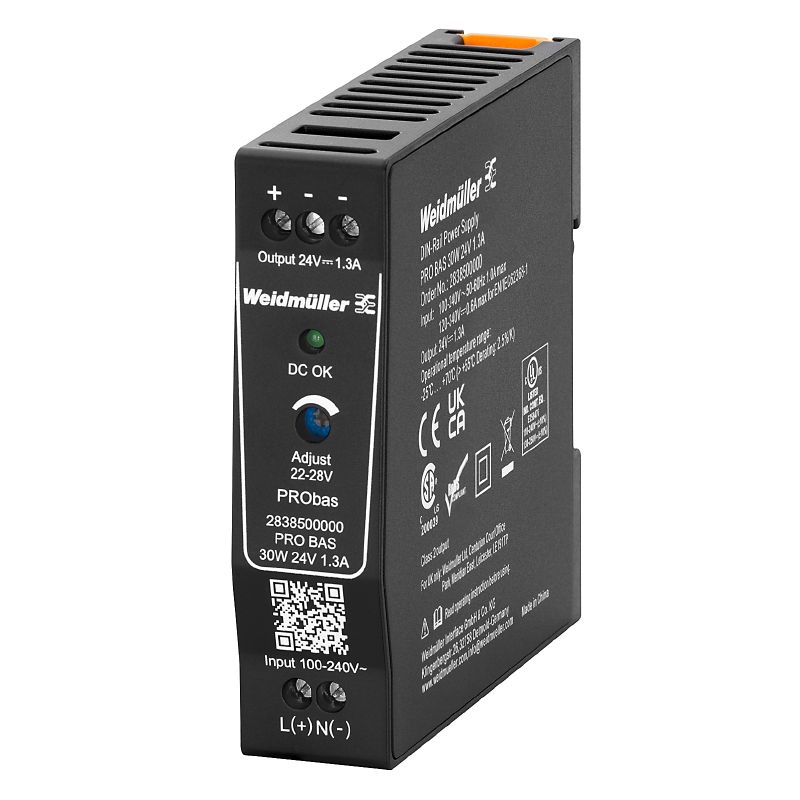

| 유형 | PRO BAS 30W 24V 1.3A |
| GTIN(EAN) | 4064675444190 |
| 수량 | 1 items |
| 깊이 | 85 mm |
| 깊이 (인치) | 3.346 inch |
| 높이 | 90 mm |
| 높이 (인치) | 3.543 inch |
| 너비 | 23 mm |
| 폭 (인치) | 0.906 inch |
| 순중량 | 163 g |
| 보관 온도 | -40 °C...85 °C |
| 작동 온도 | -25 °C...70 °C |
| 습도 | 5 – / 95% 상대 습도, 응결 없음 |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
Lead monoxide 1317-36-8 |
| SCIP | d62541f7-8058-4336-b693-7303c8b40800 |
| AC 입력 전압 범위 | 85…264 V AC (경감 @ 100 V AC) |
| DC 입력 전압 범위 | 110...370 V DC (derating at <120 V DC) |
| 결선 방식 | 스크류 결선 |
| 권장 백업 퓨즈 |
2 A / DI, 안전 퓨즈 6 A, Char. B, 회로 차단기 2...4 A, Char. C, 회로 차단기 |
| 와이어 결선 방식 | 스크류 결선 |
| 유입 전류 | 40 A @ 230 V AC, 25 °C |
| 입력 전압 대비 전류 소비량 |
|
| 입력 퓨즈(내부) | 예 |
| 정격 입력 전압 | 110...240 V AC / 120...340 V DC |
| 주파수 범위 AC | 45…65 Hz |
| U의 경우 공칭 출력 전류공칭 | 1.3 A @ 55 °C |
| 결선 방식 | 스크류 결선 |
| 과부하 보호 | 예 |
| 메인 장애 브리지 오버 시간 |
|
| 병렬 결선 옵션 | 예, 최대 3 |
| 역내전압에 대한 보호 | 예 |
| 연속 출력 전류 @ U공칭 |
1.3 A @ 55 °C
0.8 A @ 70 °C |
| 와이어 결선 방식 | 스크류 결선 |
| 용량성 부하 | 5.5mF |
| 잔류 리플, 브레이킹 스파이크 | ≤ 50mVpp @ 전부하 |
| 정격 출력 전압 | 24 V DC |
| 출력 전력 | 30 W |
| 출력 전압, 최대 | 28 V |
| 출력 전압, 최소 | 22 V |
| AC 장애 브리징 시간 @ I공칭 | > 80 ms @ 230 V AC / > 20 ms @ 115 V AC |
| MTBF |
|
| 과열 방지 | 예 |
| 누전 전류, 최대 | 3.5 mA |
| 단락 보호 | 예 |
| 보호 등급 | IP20 |
| 상태 표시 | 녹색 LED |
| 습도 | 5 – / 95% 상대 습도, 응결 없음 |
| 역률(대략치) |
0.45 @ 120 V AC
0.47 @ 230V AC |
| 장착 위치, 설치 알림 | TS 35 레일 수평 장착용 공기 순환을 위한 상단 및 하단 여유 공간 50mm, 좌우 간격 없이 나란히 장착 가능. |
| 전원 상실, 공칭 부하 | 3.3 W |
| 전원 상실, 무부하 | 0.5 W |
| 하우징 버전 | 플라스틱, 보호 절연 |
| 효율성 | 89% @ 230 V AC |
| EN55032 규격 소음 방출 | Class B |
| 내진동성 IEC 60068-2-6 | EN 50178 규격 적합 0.7g |
| 내충격성 IEC 60068-2-27 | 모든 방향에서 30 g |
| 보호 등급 | II |
| 오염 심각도 | 2 |
| 절연 전압, 입력/출력 | 3.5 kV |
| 스위치 모드 전원 공급용 안전 변압기 | EN 61558-2-16 규격 |
| 안전 초저전압 |
IEC 61010-1
IEC 61010-2-201 |
| 전자 장비에 사용 | Acc. to EN50178 |
| 결선 방식 | 스크류 결선 |
| 단자대 수 | 2 (L,N) |
| 스크류드라이버 블레이드 | 0.6 x 3.5 |
| 와이어 결선 단면적, 플렉서블(입력), 최대 | 6 mm² |
| 조임 토크, 최대 | 0.6 Nm |
| 조임 토크, 최소 | 0.5 Nm |
| 컨덕터 단면적, AWG/kcmil , 최대 | 12 AWG |
| 컨덕터 단면적, AWG/kcmil , 최소 | 26 AWG |
| 컨덕터 단면적, 리지드 , 최대 | 6 mm² |
| 컨덕터 단면적, 리지드 , 최소 | 0.5 mm² |
| 컨덕터 단면적, 플렉서블 , 최소 | 0.5 mm² |
| 결선 방식 | 스크류 결선 |
| 단자대 수 | 4(++ / --) |
| 스크류드라이버 블레이드 | 0.6 x 3.5 |
| 조임 토크, 최대 | 0.6 Nm |
| 조임 토크, 최소 | 0.5 Nm |
| 컨덕터 단면적, AWG/kcmil , 최대 | 12 AWG |
| 컨덕터 단면적, AWG/kcmil , 최소 | 26 AWG |
| 컨덕터 단면적, 리지드 , 최대 | 6 mm² |
| 컨덕터 단면적, 리지드 , 최소 | 0.5 mm² |
| 컨덕터 단면적, 플렉서블 , 최대 | 6 mm² |
| 컨덕터 단면적, 플렉서블 , 최소 | 0.5 mm² |
| LED 녹색 | 작동 전압 OK |
| 상태 표시 | 녹색 LED |
| 유동 접점 | 아니요 |
| 트리거 전압 (LED) | Uout > 0.9 x U공칭 최소 |
| 승인/인증/적합성 문서 |
[UKCA Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_266443)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_266444) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274703) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2838500000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2838500000) |
| 사용자 문서 | [Operating Instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_266423) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| 인증 |    |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E258476 |
