RC F P5 M20 C

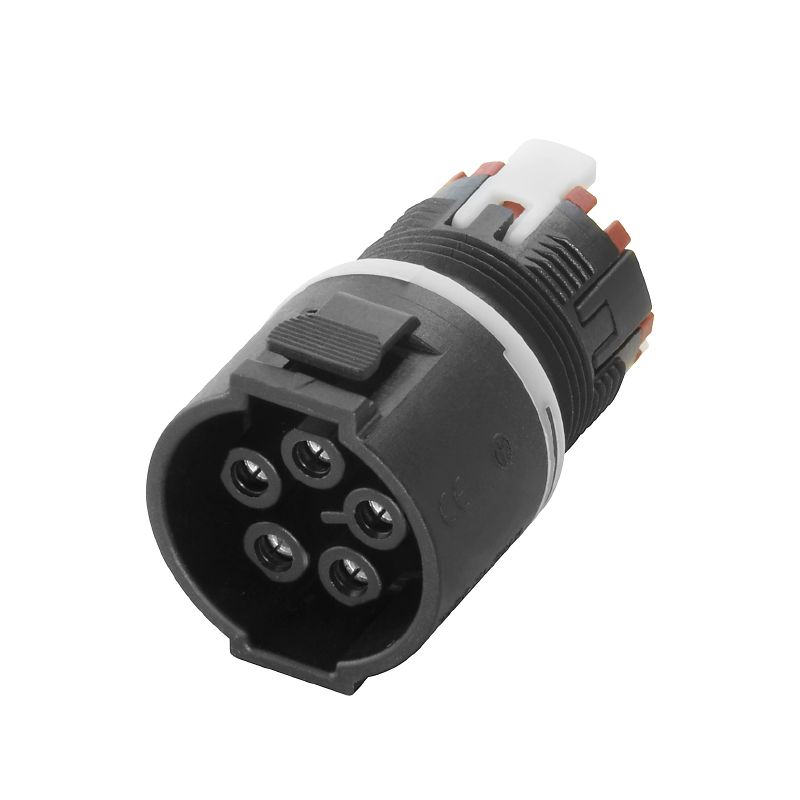

제품 이미지

RC F P5 M20 C

항목 번호 3036850000
데이터 시트 다운로드 제품 다운로드
관련 제품 6
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 기술 데이터 맞춤형 플러그 커넥터 일반 데이터 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
준수

일반 주문 데이터

주문 번호
3036850000
유형
RC F P5 M20 C
GTIN(EAN)
4099986998162

치수 및 중량

너비
39.4 mm
폭 (인치)
1.551 inch
직경
20 mm
순중량
16.72 g

온도

주변 온도
-25 °C…125 °C
작동 온도
-40 °C...60 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
b64e9137-212c-40f4-8b4a-2cb7feb25f72

기술 데이터 맞춤형 플러그 커넥터

LED
아니요
결선 유형
액추에이터 탑재 PUSH IN
공칭 전압
500 V
극 수
5
나사선 링 재질
플라스틱
보호 등급
IP68
실드 결선
No
전선 굵기, 최대
1.5 mm²
전선 굵기, 최소
0.25 mm²
접점 유형
암형(Female)
접점 재질
황동
접점 표면
황동
정격 전류
17.5 A
케이블 직경, 최대
13 mm
케이블 직경, 최소
7 mm
코딩
없음
하우징 기본 재질
PA 66

일반 데이터

결선 나사산
M20
결선 유형
액추에이터 탑재 PUSH IN
극 수
5
역극성 보호
예
하우징 기본 재질
PA 66

분류

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
