속성
| 버전 | RIDERSERIES FG, 순방향 접점을 채용한 릴레이 모듈, 접점 개수: 2, CO 접점 강제 가이드(EN 61810-3 타입 B) AgCuNi, 정격 제어 전압: 24 V DC ±10 %, 연속 전류: 6 A6 A, 텐션 클램프 결선, 테스트 버튼 사용 가능: No |
| 주문 번호 | 1218390000 |
| 유형 | RCIKITZ 24VDC 2CO LD/FG |
| GTIN(EAN) | 4050118002409 |
| 수량 | 10 items |

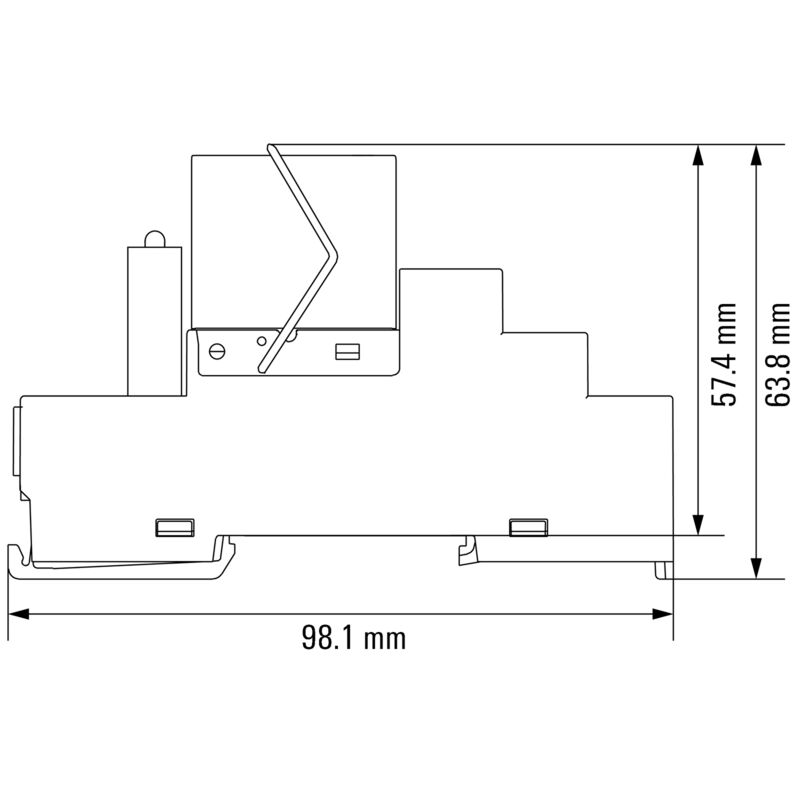

| 깊이 | 63.8 mm |
| 깊이 (인치) | 2.512 inch |
| 높이 | 98.1 mm |
| 높이 (인치) | 3.862 inch |
| 너비 | 16 mm |
| 폭 (인치) | 0.63 inch |
| 순중량 | 58.08 g |
| 보관 온도 | -40 °C...85 °C |
| 작동 온도 | -40 °C...70 °C |
| 습도 | 40 °C / 95 % 상대 습도, 비응축 |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fc45714a-dcf9-499e-b37b-5a6f61f2521f |
| 정격 제어 전압 | 24 V DC ±10 % |
| 정격 전류 DC | 31.6 mA |
| 전원 정격 | 759 mW |
| 코일 저항 | 720 Ω ± 10 % |
| 상태 표시기 | 녹색 LED |

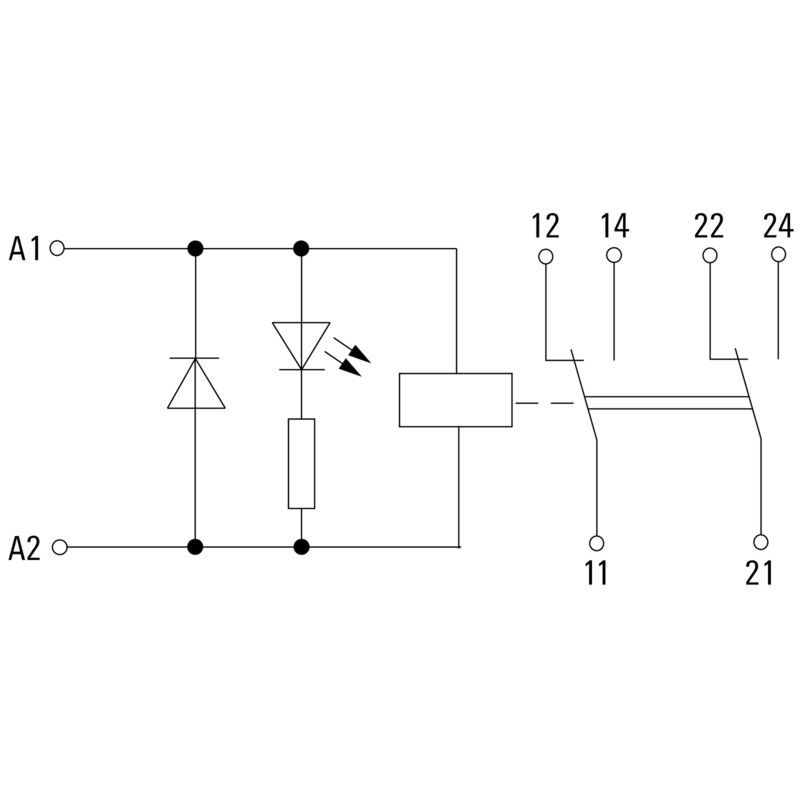

| 보호 회로 | 환류 다이오드 |
| 정격 스위칭 전압 | 250 V AC |
| 연속 전류 | 6 A |
| 정격 부하 시 최대 스위칭 주파수 | 0.1 Hz |
| 최대 스위칭 전압, DC | 250 V |
| 최소 스위칭 전력 |
1 mA @ 24 V
10 mA @ 10 V 100 mA @ 5 V |
| 유입 전류 | 15 A / 20 ms |
| AC 스위칭 용량(저항), 최대 | 1500 VA |
| DC 스위칭 용량(저항), 최대 | 144 W @ 24 V |
| 켜기 지연 | ≤ 12 ms |
| 끄기 지연 | ≤ 6 ms |
| 접점 유형 | 2 CO 접점 강제 가이드(EN 61810-3 타입 B) (AgCuNi) |
| 기계적 서비스 수명 | > 50 x 106 스위칭 사이클 |
| 레일 | TS 35 |
| 테스트 버튼 사용 가능 | No |
| 기계적 스위치 위치 표시 | 아니요 |
| 컬러 코드 | 검정 |
| UL 94 가연성 등급 | V-1 |
| 정격 전압 | 250 |
| 오염 심각도 | 2 |
| 서지 전압 범주 | III |
| 제어 측면 - 부하 측면에 대한 기중 거리 및 연면 거리 | ≥ 10 mm |
| 제어 측면 - 부하 측면에 대한 절연 강도 | 2.5 KVeff / 1 분 |
| 인근 접점의 절연 강도 | 2.5 KVeff / 1 분 |
| 개방 접점의 절연 강도 | 1.5 kVeff / 1 분 |
| 임펄스 내전압 | 6 kV(1.2/50 µs) |
| 보호 등급 | IP20 |
| 표준 규격 | DIN EN 50205 |
| 인증 번호(cURus) 베이스 | E223759 |
| 와이어 결선 방식 | 텐션 클램프 결선 |
| 탈피 길이, 정격 결선 | 8 mm |
| 클램프 범위, 정격 결선 | 1.5 mm² |
| 클램프 범위, 최소 | 0.5 mm² |
| 클램프 범위, 최대 | 1.5 mm² |
| 블레이드 크기 | 0.4 x 2.5 mm |
| 승인/인증/적합성 문서 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37663) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49170) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1218390000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1218390000) |
| 소프트웨어 | [Library and function block -- SISTEMA library 2.0](https://mdcop.weidmueller.com/mediadelivery/asset/900_89074) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| 인증 |   |
| ROHS | 준수 |
