RT314110 110VDC 1CO
Produktbild
Abbildung ähnlich
RT314110 110VDC 1CO

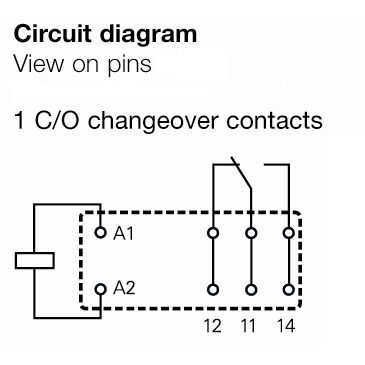

Schaltbild
RT314110 110VDC 1CO
Diagramm
Lastgrenzkurve DC
Ohmsche Last
RT314110 110VDC 1CO
Diagramm
Betriebsspannungsbereich DC
RT314110 110VDC 1CO
Diagramm
Elektrische Lebensdauer

RT314110 110VDC 1CO

Dieses Produkt ist bald nicht mehr verfügbar.

Produktalternative: 3052310000

RIDERSERIES, Relais, Anzahl Kontakte: 1, Wechsler AgNi 90/10, Nennsteuerspannung: 110 V DC, Dauerstrom: 16 A, Steckanschluss, Prüftaste vorhanden: Nein

Art.-Nr. 8630770000
Datenblatt herunterladen Engineering Support Produkt Downloads
Approvals Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Steuerseite Strana zátěže General data Isolationskoordination Anschlussdaten Classifications

Approvals

ROHS
Conform

Allgemeine Bestelldaten

Ausfuehrung
RIDERSERIES, Relais, Anzahl Kontakte: 1, Wechsler AgNi 90/10, Nennsteuerspannung: 110 V DC, Dauerstrom: 16 A, Steckanschluss, Prüftaste vorhanden: Nein
Best.-Nr.
8630770000
Art
RT314110 110VDC 1CO
GTIN (EAN)
4032248291908
CPZ
20 Pezzo
Lieferstatus
This article will no longer be available in the future.
Datum der letzten Bestellung
/Date(1751234400000)/
Produktalternative
[3052310000](~/p/3052310000)

Abmessungen und Gewichte

Tiefe
15,7 mm
Tiefe (inch)
0,618 inch
Höhe
29 mm
Height (inches)
1,142 inch
Breite
12,7 mm
Breite (inch)
0,5 inch
Nettogewicht
13,509 g

Temperaturen

Lagertemperatur
-40 °C...85 °C
Betriebstemperatur
-40 °C...85 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Steuerseite

Nennsteuerspannung
110 V DC
Nennleistung
400 mW // 0,75 VA
Statusanzeige
Nein

Strana zátěže

Nennschaltspannung
250 V AC
max. Schaltfrequenz bei Nennlast
0,1 Hz
최대 스위칭 전압, AC
400 V
Min. switching power
1 mA @ 24 V
10 mA @ 10 V
100 mA @ 5 V
AC-brytförmåga (ohmsk), max.
4000 VA
DC-brytförmåga (ohmsk), max.
384 W @ 24 V
Einschaltverzögerung
≤ 8 ms
Ausschaltverzögerung
≤ 6 ms
Kontaktausführung
1 Wechsler (AgNi 90/10)
Mechanische Lebensdauer
3 x 107 Schaltungen

General data

Prüftaste vorhanden
No
Mechanische Schaltstellungsanzeige
Non
Brennbarkeitsklasse nach UL 94
V-0

Isolationskoordination

Bemessungsspannung
250 V
Verschmutzungsgrad
2
Überspannungskategorie
III
Gruppo materiali isolanti
IIIa
Kriech- und Luftstrecke Eingang - Ausgang
≥ 10 mm
Spannungsfestigkeit Eingang - Ausgang
5 kVeff / 1min
Spannungsfestigkeit offener Kontakt
1 kVeff / 1 min
Schutzart
IP40

Anschlussdaten

Leiteranschlusstechnik
Steckanschluss
Raster in mm (P)
5 mm

Classifications

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
