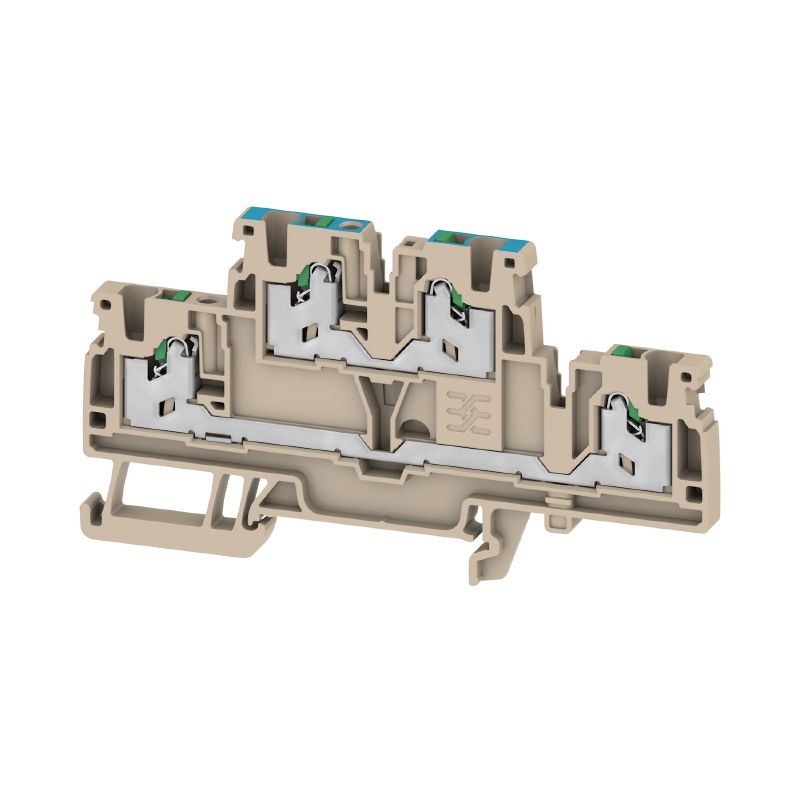

Multi-tier modular terminal, SNAP IN, dark beige, 2.5 mm², 800 V, Number of connections: 4, Number of levels: 2, TS 35, V-0

Product ID 2902420000
Gegevensblad downloaden Engineering Support Product Downloads
Toebehoren 88 Verwante producten 1078
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Additional technical data Conductors for clamping (rated connection) CSA rating data General Rating data UL rating data Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693
Certificate No. (cURusEX)
E184763

General ordering data

Version
Multi-tier modular terminal, SNAP IN, dark beige, 2.5 mm², 800 V, Number of connections: 4, Number of levels: 2, TS 35, V-0
Order No.
2902420000
Típus
S2T 2.5 N-FT
GTIN (EAN)
4099986004832
Ilość
50 items

Dimensions and weights

Depth
52 mm
Depth (inches)
2.047 inch
Magasság
95 mm
Height (inches)
3.74 inch
Width
5.1 mm
Width (inches)
0.201 inch
Net weight
15.177 g

Temperatures

Température de stockage
-25 °C...55 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Basic material
Wemid
Colour
dark beige
Colour of operational elements
green
UL 94 flammability rating
V-0

Rating data IECEx/ATEX

nr certyfikatu (ATEX)
TUEV22ATEX8925U
Nr certyfikatu (IECEX)
IECEXTUR22.0073U
Max. voltage (ATEX)
550 V
Prąd (ATEX)
19 A
Wire cross section max. (ATEX)
2.5 mm²
Max. voltage (IECEX)
550 V
Current (IECEX)
19 A
Maks. przekrój przewodu (IECEX)
2.5 mm²

System specifications

End cover plate required
Yes
Number of potentials
2
Number of levels
2
Number of clamping points per level
2
Number of potentials per tier
1
Levels cross-connected internally
No
Mounting rail
TS 35
N-function
No
PE function
No
PEN function
No

Additional technical data

Explosion-tested version
No
Open sides
right
Snap-on
No
Type of fixing
enclavado
Type of mounting
TS 35

Conductors for clamping (rated connection)

bliźniacza tulejka kablowa, maks.
0.75 mm²
bliźniacza tulejka kablowa, min.
0.5 mm²
Długość odizolowania
10 mm
kierunek podłączenia
top
liczba przyłączeń
4
Maks. przekrój przyłącza, cienki przewód wielodrutowy, min.
0.34 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
2.5 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0.34 mm²
przekrój przyłącza przewodu AWG, min.
AWG 22
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
2.5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0.34 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2.5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0.34 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0.34 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
2.5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0.34 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Rodzaj przyłącza
SNAP IN
Rodzaj przyłącza 2
SNAP IN
sprawdzian trzpieniowy wg 60 947-1
A2
Wielkość ostrza
0.6 x 3.5 mm
Zakres zaciskania, maks.
2.5 mm²
Zakres zaciskania, min.
0.34 mm²

CSA rating data

Certifikat nr. (CSA)
227442-80219640
Current size D (CSA)
5 A
Maks. przekrój przewodu (CSA)
12 AWG
Napięcie rozm. C (CSA)
600 V
Prąd Gr C (CSA)
20 A
Spänning grupp B (CSA)
600 V
Ström Gr B (CSA)
20 A
Voltage size D (CSA)
600 V
Wire cross section min. (CSA)
22 AWG

General

Normy
IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.
AWG 22
Sezione di collegamento cavo AWG, max.
AWG 12
Szyna montażowa
TS 35

Rating data

Rated cross-section
2.5 mm²
Rated voltage
800 V
Rated DC voltage
800 V
Nominal current
22 A
Current at maximum wires
22 A
Standards
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1.33 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
0.77 W
Pollution severity
3
Surge voltage category
III

UL rating data

Certificate No. (cURus)
E60693
Conductor size Factory wiring max. (cURus)
12 AWG
Conductor size Factory wiring min. (cURus)
22 AWG
Conductor size Field wiring max. (cURus)
12 AWG
Conductor size Field wiring min. (cURus)
22 AWG
Current size B (cURus)
20 A
Current size C (cURus)
20 A
Current size D (cURus)
5 A
Voltage size B (cURus)
600 V
Voltage size C (cURus)
600 V
Voltage size D (cURus)
600 V

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
