SAIE-M8B-8S-H6TL
SAIE-M8B-8S-H6TL
Profilritning
SAIE-M8B-8S-H6TL
Kretskortsdesign
SAIE-M8B-8S-H6TL
Polschema

SAIE-M8B-8S-H6TL

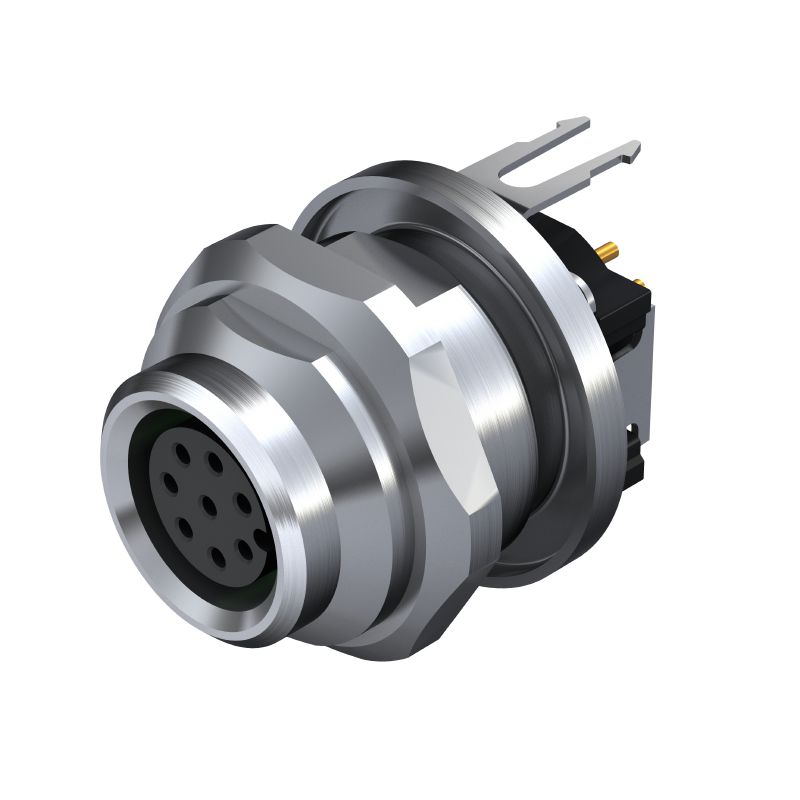

Chassie kontakt, M8, Monteringsgänga: M 12, Antal poler: 8, Tråd-/kabellängd:

Produkt-ID 2423400000
Ladda ner datablad Teknisk support
Använda produkter 8
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kretskortskontakt Allmänna data Materialdata Karakteristiska systemvärden Klassificeringar

Godkännanden

ROHS
Uppfyllelse

Allmänna beställningsdata

Version
Chassie kontakt, M8, Monteringsgänga: M 12, Antal poler: 8, Tråd-/kabellängd:
Rendelési szám
2423400000
Típus
SAIE-M8B-8S-H6TL
GTIN (EAN)
4050118430288
Förp.
25 items

Mått och vikter

Nettovikt
9,046 g

Miljööverenstämmelse för produkt

RoHS 준수 상태
Kompatibel med undantag
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Tekniska data för kretskortskontakt

Antal poler
8
Installationshöjd
6 mm
Kapsling
M8 hona
Kapslingsyta
förnicklad
Kodering
M8 = ingen
Monteringstyp
Montering på bakre vägg
Skärmanslutning
Nej
Монтажная резьба
Stift: M8/Uttag: M12
Jmenovité napětí
30 V
Nennspannung
60 V (3-polig)/30 V (4- ,5- och 8-polig)
Nominal current
1,5 A
Rated current
4 A (3-, 4- och 5-poliga)/1,5 A (8-polig)
Temperaturområde
-30…80 °C
Protection degree
IP67
Kontaktyta
Au (guld)
Kapslingsmaterial
CuZn
förnicklad
Anslutningsgänga
M8
Par de apriete
M8: 0,5 Nm
Monteringsgänga
M 12
Montagemoment
  • max.:
    1,2 Nm
Område, montagemoment
1.2 Nm
Isolationsmotstånd
100 MΩ
Nedsmutsningsgrad
3 (2 inom det tätade området)
Stickcykler
≥ 100
Kontaktmaterial
Cu-legering
Tätningsmaterial
FPM
Kontramutter, material
CuZn, förnicklad
Material för flänskapslingen
CuZn, förnicklad
Gjutning, material
PUR

Allmänna data

Antal poler
8
Housing main material
CuZn
förnicklad
Anslutningsgänga
M8
Kontaktmaterial
Cu-legering
Kontaktyta
Au (guld)
Monteringstyp
Montering på bakre vägg
Skyddsklass
IP67
Stickcykler
≥ 100

Materialdata

Kontaktmaterial
Cu-legering
Contact surface
Au (guld)

Karakteristiska systemvärden

Antal poler
8
Isolationsmotstånd
100 MΩ
Polradstal
1
Skyddsklass
IP67
Stickcykler
≥ 100

Klassificeringar

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
