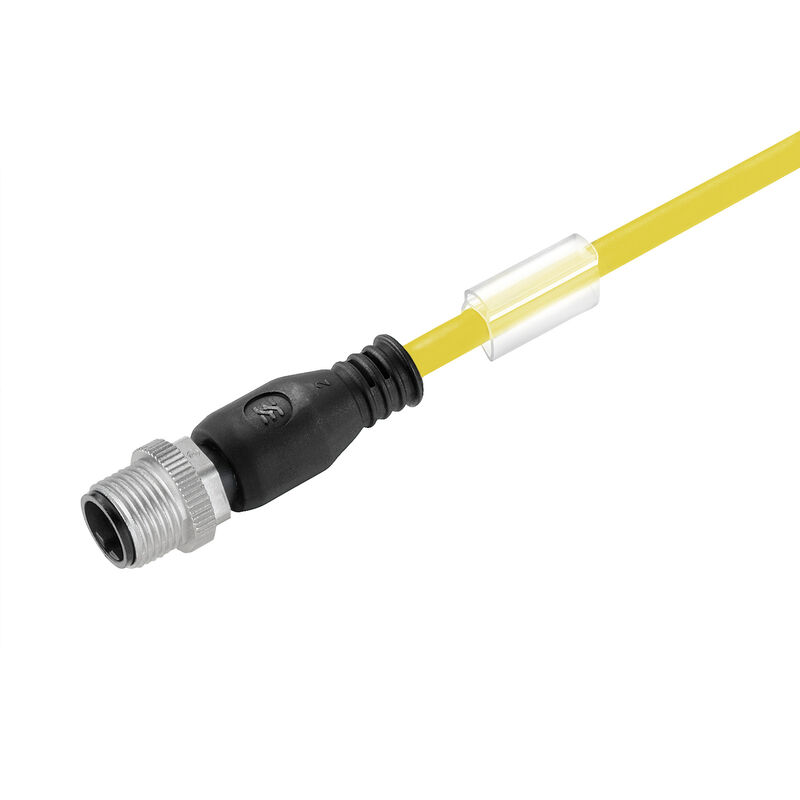

SAIL-M12G-5-7.5UGE
SAIL-M12G-5-7.5UGE
상세 도면
Male, straight
SAIL-M12G-5-7.5UGE
폴 계획
M12, pin, A-coded
SAIL-M12G-5-7.5UGE
배선도
SAIL-M12G-5-7.5UGE
이상적 툴: Screwty ® (토크 기능 탑재)
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12G-5-7.5UGE

센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M12, 폴 수 : 5, 7.5 m, 핀, 직선형, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

항목 번호 1092990750
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 7 관련 제품 6
승인 일반 주문 데이터 치수 및 중량 케이블의 기술 사양 일반 기술 데이터 전기 속성 일반 표준 표준 플러그, 좌 플러그, 우 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

일반 주문 데이터

버전
센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M12, 폴 수 : 5, 7.5 m, 핀, 직선형, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
주문 번호
1092990750
유형
SAIL-M12G-5-7.5UGE
GTIN(EAN)
4064675574828
수량
1 items

치수 및 중량

순중량
5.28 g

케이블의 기술 사양

Acceleration
5 m/s²
Bending cycles
5 Mio
Bending radius, min., moving
10 x 케이블 직경
Configurable cable length
아니요
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Halogen
아니요
Insulation
PP
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Materiale della guaina
PUR
Nie zawiera LABS
예
Radio de flexión mín., fijo
5 x 케이블 직경
Resistenza alla fiamma
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2 규격 적합
Stíněný
아니요
Velocità
5 m/s
Устойчивость к гидролитическому расщеплению и воздействию микроорганизмов
예
비틀림 길이
1 m
비틀림 저항
360 °/m
비틀림 지점 휨 주기
> 5 Mio.
오일 저항
IEC 60811:404 규격 적합
온도 범위, 고정
-40...80 °C
온도 범위, 이동
-25...80 °C
와이어 개수
5
외경
5.3 mm ± 0.2 mm
외피 색상
노란색
용접 비드 내성
아니요
용접 스파크 저항
아니요
조사 교차결합
아니요
컬러 코딩
갈색
흰색
파란색
검은색
회색
케이블 길이
7.5 m
케이블 캐리어에 적합
예
코어 단면적
0.34 mm²
폴 수
5
하이브리드 케이블
아니요

일반 기술 데이터

AF 사이즈
12 mm
LED
아니요
결선 나사산
M12
공칭 전압
60 V
나사선 링 재질
주조 아연
버전
핀, 직선형
보호 등급
IP65
IP66
IP67
IP68
스크류된 경우
오염 심각도
3
절연 저항
108Ω
점퍼 연결
아니요
접점 재질
CuZn35PB2
접점 표면
금도금
정격 전류
4 A
조임 토크
M12: 0.8 - 1.2 Nm
코딩
A-코딩
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+85 °C

전기 속성

공칭 전압
60 V
절연 저항
108Ω

일반 표준

인증 번호(cULus)
E307231
커넥터 표준
IEC 61076-2-101

표준

커넥터 표준
IEC 61076-2-101

플러그, 좌

플러그 좌측
한쪽 끝, M12, A-코딩, 폴 수[In-Block]: 5, 수형 접점, 직선, 비차폐

플러그, 우

플러그 우측
자유 컨덕터 엔드

분류

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
