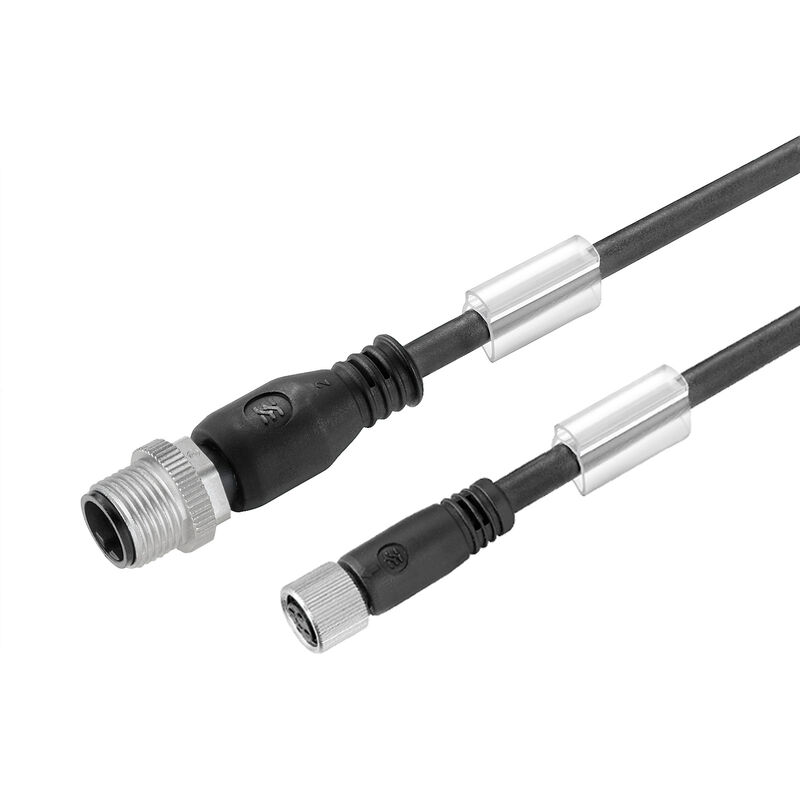

SAIL-M12GM8G-3-0.6U

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 0.6 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 9457770060
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 6 Verwandte Artikel 27
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M8, Polzahl : 3, 0.6 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Order No.
9457770060
Art
SAIL-M12GM8G-3-0.6U
GTIN (EAN)
4032248229185
VPE
1 Stück

Abmessungen und Gewichte

Durchmesser
3,6 mm
Nettogewicht
23,76 g

Umweltanforderungen

RoHS Compliance Status
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Ader nach UL AWM style
10493 (80 °C / 300 V)
Aderquerschnitt
0,25 mm²
Außendurchmesser
3.6 mm + 0.15 mm
Beidraht integriert
Nein
Beschleunigung
5 m/s²
Biegeradius min., bewegt
10 x Kabeldurchmesser
Biegeradius, min., fest verlegt
5 x Kabeldurchmesser
Biegezyklen
5 Mio
Biegezyklen bei Torsionsbeanspruchung
> 5 Mio.
Farbcodierung
braun
blau
schwarz
Flammwidrigkeit
gemäß IEC 60332-2-2
In accordance with UL1581 UL / CUL FT2
Geschirmt
Nein
Geschwindigkeit
3,33 m/s
Halogene
Nein
Hydrolyse- und mikrobenbeständig
Ja
Isolation
PP
Kabellänge
0,6 m
Konfigurierbare Kabellänge
Nein
Mantel nach UL AWM style
20549 (80 °C / 300 V)
Mantelfarbe
schwarz (ähnlich RAL 9005)
Mantelmaterial
PUR
Polzahl
3
Schleppkettentauglichkeit
Ja
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Strahlenvernetzt
Nein
Temperaturbereich, bewegt
-25...60 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
180 °/m
Torsionslänge
1 m
Ölbeständigkeit
Ja

Allgemeine Technische Daten

Coding
M12 = A-kodiert / M8 = keine
Connection thread
M12 / M8
Contact surface
vergoldet
Grado de polución
3
Housing main material
PUR
Insulation resistance
108 Ω
LED
Nein
Meghúzási nyomaték
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm
Nominal current
4 A
Nominal voltage
60 V
Plage de températures du coffret
-25…+85 °C
Plugging cycles
≥ 100
Protection degree
IP65
IP66
IP67
IP68
im verschraubten Zustand
IP69
puenteado
Nein
Threaded ring material
Messing, vernickelt
Zinkdruckguss
Version
Stift, gerade - Buchse, gerade

Elektrische Eigenschaften

Isolationswiderstand
108 Ω
Nennspannung
60 V

Allgemeine Standards

Steckverbinder Norm
IEC 61076-2-101
IEC 61076-2-104

Normen

Steckverbinder Norm
IEC 61076-2-101
IEC 61076-2-104

Stecker links

Wtyk po lewej
M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Wtyk po prawej
M8, IP69, Buchsenkontakt, gerade, Kunststoff, LED, ungeschirmt

Produktbilder

Överskrift för figur 03
Maßzeichnung
Bildunterschrift-03
Male, straight
Bildüberschrift-04
Maßzeichnung
Bildunterschrift-04
Straight socket
Bildüberschrift-08
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
