SAIL-M12GM8SG-4S2.0UIE
SAIL-M12GM8SG-4S2.0UIE
Disegno quotato
Male, straight
SAIL-M12GM8SG-4S2.0UIE
Disegno quotato
Male, straight
SAIL-M12GM8SG-4S2.0UIE
Schema dei poli
Pin
SAIL-M12GM8SG-4S2.0UIE
Schema dei poli
Male connector
SAIL-M12GM8SG-4S2.0UIE

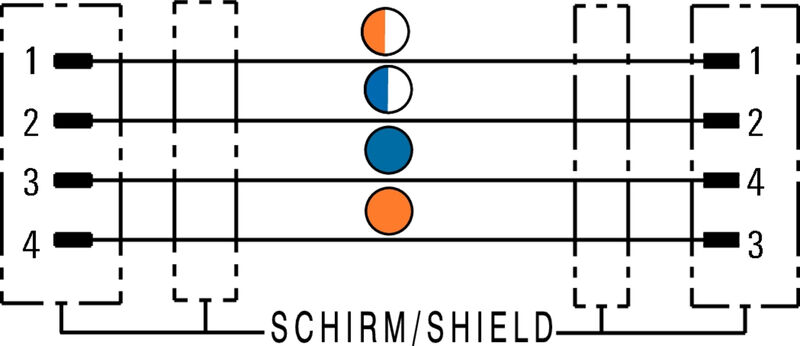

Schema elettrico

SAIL-M12GM8SG-4S2.0UIE

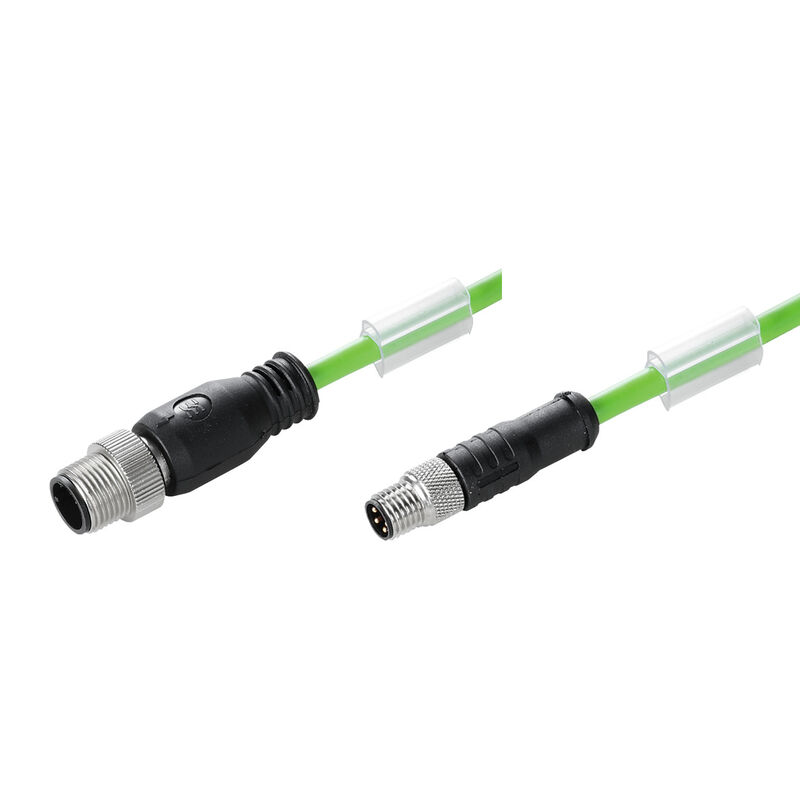

Cavo per bus, Linea di collegamento, M12 / M8, Numero di poli: 4, 2 m, Maschio, diritto - maschio, diritto, Schermato: Sì, LED: No, Materiale della guaina: PUR, Alogeni: No

N. articolo 1296790200
Download foglio dati Supporto ingegneristico
Prodotti correlati 16
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici generali Proprietà elettriche Connettore maschio sx Connettore maschio dx Illustrazione del prodotto Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
Cavo per bus, Linea di collegamento, M12 / M8, Numero di poli: 4, 2 m, Maschio, diritto - maschio, diritto, Schermato: Sì, LED: No, Materiale della guaina: PUR, Alogeni: No
N. d’ordine
1296790200
Tipo
SAIL-M12GM8SG-4S2.0UIE
GTIN (EAN)
4050118122152
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
80 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Dati tecnici del cavo

PP
Acceleration
5 m/s²
Aderquerschnitt
0,15 mm²
Bending cycles
5 Mio
Bending radius, min., stationary
4 x diametro cavo
Bestrålning tvärbunden
No
Beständighet mot svetsgnistor
No
Biegeradius min., bewegt
7,5 x diametro cavo
Campo delle temperature, posa fissa
-40...80 °C
Colour coding
blu
arancione
bianco / blu
bianco / arancione
Diametro esterno
4.8 mm ± 0.3 mm
Geschirmt
Sì
Halogene
No
Hybrid cable
No
Kabellänge
2 m
Köpeny anyaga
PUR
Mantelfarbe
verde
Numero di poli
4
Outer cladding in accordance with UL AWM style
20963 (80 °C / 30 V)
Resistente alle perle di saldatura
No
Schleppkettentauglichkeit
Sì
Speed
180 m/s
구성 가능 케이블 길이
No

Dati tecnici generali

Campo di temperatura custodia
-25…+80 °C
Cicli di inserimento
≥ 100
Coppia di serraggio
M8: 0.6 Nm
M12: 1.0 Nm
Corrente nominale
4 A
Filettatura del collegamento
M12 / M8
Grado di lordura
3
Grado di protezione
IP67
LED
No
Materiale anello filettato
ottone, nichelato
Materiale base della custodia
PUR
ponticellato
No
Superficie dei contatti
dorata
Tensione nominale
30 V
Versione
Maschio, diritto - maschio, diritto

Proprietà elettriche

Tensione nominale
30 V

Connettore maschio sx

Spina di collegamento a sinistra
M12, IP67, Contatto maschio, Diritto, Plastica, schermate

Connettore maschio dx

Spina di collegamento a destra
M8, IP67, Contatto maschio, Diritto, Plastica, schermate

Illustrazione del prodotto

Titolo dell'immagine 08
L'utensile ideale: Screwty ® con funzione di coppia
Disegno legenda-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
