SAIL-M8WM8G-3-0.38U
SAIL-M8WM8G-3-0.38U
Dessin coté
Male, angled
SAIL-M8WM8G-3-0.38U
Dessin coté
Male, straight
SAIL-M8WM8G-3-0.38U
Schéma des pôles
Male
SAIL-M8WM8G-3-0.38U
Schéma des pôles
Socket
SAIL-M8WM8G-3-0.38U
Schéma
Schaltbild
SAIL-M8WM8G-3-0.38U
L'outil idéal : Screwty ® avec fonction de serrage
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8WM8G-3-0.38U

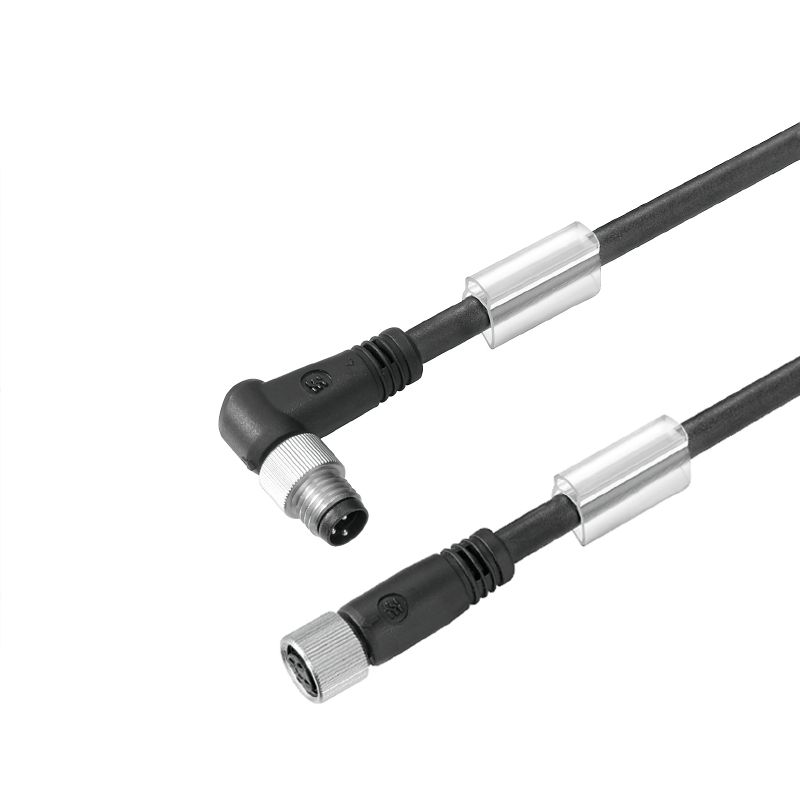

Câble capteurs/actionneurs, Câble de raccordement, M8 / M8, Nombre de pôles : 3, 0.38 m, Mâle, coudé - Femelle, droite, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1073020038
Fiche technique Téléchargements de produits Soutien à l'ingénierie
Accessoires 6 Autres produits de la même gamme 8
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Normes générales Normes Mâle gauche Mâle droite Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Informations générales de commande

Version
Câble capteurs/actionneurs, Câble de raccordement, M8 / M8, Nombre de pôles : 3, 0.38 m, Mâle, coudé - Femelle, droite, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Référence
1073020038
Type
SAIL-M8WM8G-3-0.38U
GTIN (EAN)
4032248831043
Qté.
1 Pièce

Dimensions et poids

Diamètre
3,6 mm
Poids net
14,96 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

Acceleration
5 m/s²
Aislamiento
PP
Beständighet mot svetsgnistor
Non
Codage couleur
brun
bleu
noir
Configurable cable length
Non
Core cross-section
0,25 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Couleur de la gaine
noir (similaire à RAL 9005)
Cycles de courbure à la torsion
> 5 Mio.
Diamètre extérieur
3.6 mm + 0.15 mm
Fil de continuité intégré
Non
Hajlítási sugár, min., mozgó
10 x diamètre du câble
Halógenos
Non
Hydrolysis and microbe resistant
Oui
Longueur de la courbure
1 m
Longueur du câble
0,38 m
Nombre de pôles
3
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Plage de température, en mouvement
-25...60 °C
Plage de température, fixe
-50...80 °C
Rayon de courbure, min., fixe
5 x diamètre du câble
Resistance to spread of flame
selon CEI 60332-2-2
In accordance with UL1581 UL / CUL FT2
Résistance à la torsion
180 °/m
Sheath material
PUR
Shielded
Non
Speed
3,33 m/s
Suitable for cable carriers
Oui
Tenue aux huiles
Oui
Tropicalisé (résistant aux perles de soudure)
Non
Облучение с перекрестными связями
Non
曲げサイクル
5 Mio

Caractéristiques techniques générales

Codage
Codage A
Couple de serrage
M8 : 0,5 - 0,6 Nm
Courant nominal
4 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP65
IP66
IP67
IP68
Vissé
IP69
Filetage du raccordement
M8 / M8
LED
Non
Matériau de base du boîtier
PUR
Matériau de la bague filetée
Laiton, nickelé
Plage de températures du coffret
-25...+85 °C
ponté
Non
Résistance d'isolation
108 Ω
Surface du contact
doré
Tension nominale
60 V
Version
Mâle, coudé - Femelle, droite

Propriétés électriques

Résistance d'isolation
108 Ω
Tension nominale
60 V

Normes générales

Norme de connecteur
IEC 61076-2-104
Nº de certificat (cULus)
E307231

Normes

Norme de connecteur
IEC 61076-2-104

Mâle gauche

Prise de raccordement à gauche
M8, IP69, Contact mâle, Coudé à 90°, Plastique, non blindé

Mâle droite

Prise de raccordement à droite
M8, IP69, Contact femelle, droit, Plastique, non blindé

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
