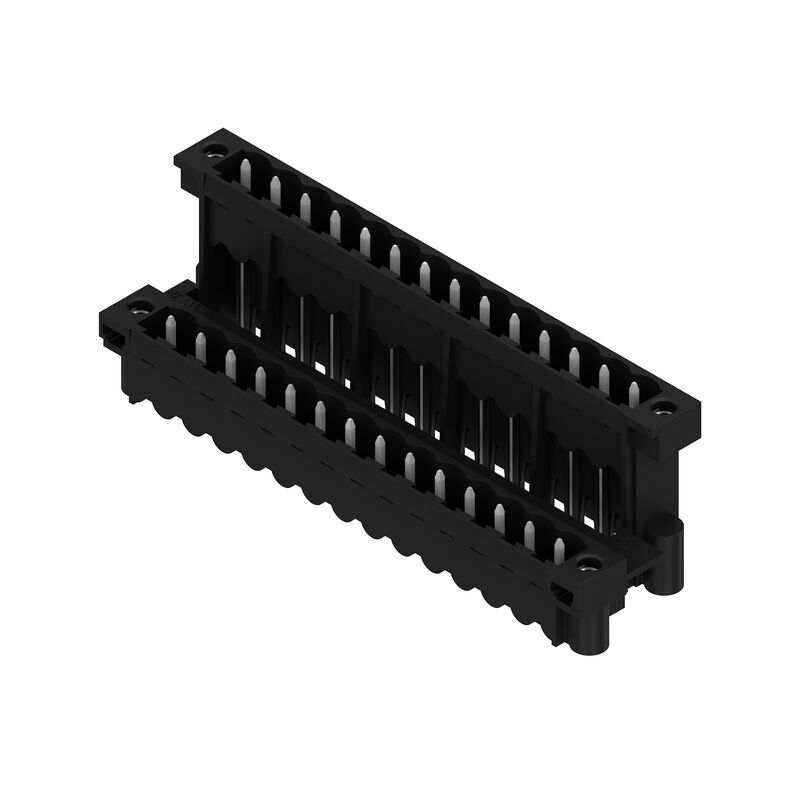

SLDV-THR 5.08/28/180F 1.5SN BK BX
Produktillustration

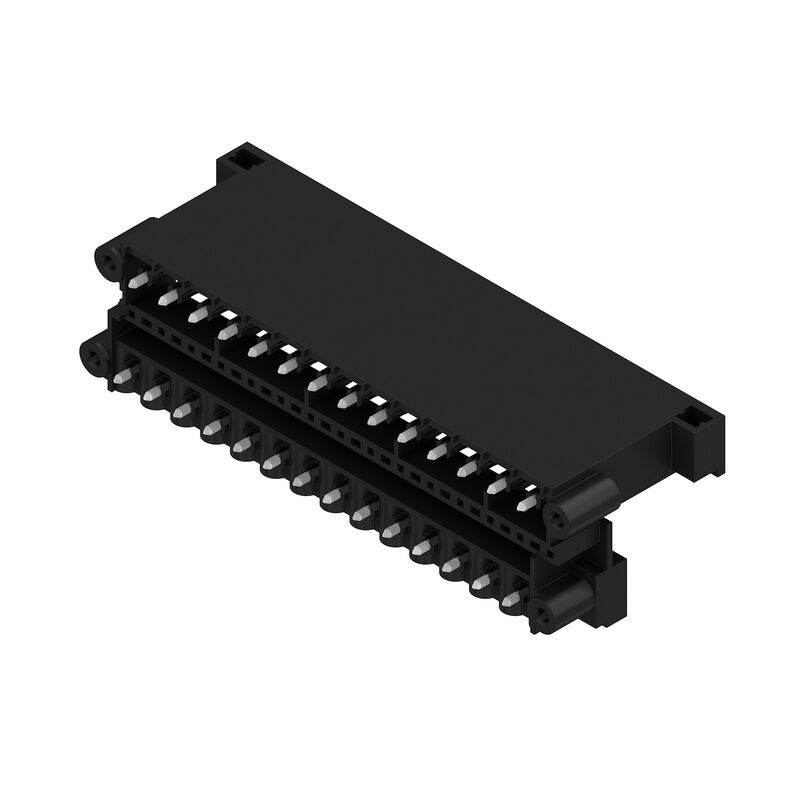

SLDV-THR 5.08/28/180F 1.5SN BK BX
Produktillustration
SLDV-THR 5.08/28/180F 1.5SN BK BX
Dimensional drawing
SLDV-THR 5.08/28/180F 1.5SN BK BX
Produktfördel
Safe power transmission
Proven properties

SLDV-THR 5.08/28/180F 1.5SN BK BX

PCB plug-in connector, male header, Flange, THT/THR solder connection, 5.08 mm, Number of poles: 28, 180°, Solder pin length (l): 1.5 mm, tinned, black, Box

N.º de artículo 1881310000
Descargar hoja de datos Teknisk support Nedladdningar av produkter
Tillbehör 4 Är en motdel till 9 Använda produkter 29
Homologaciones General ordering data Dimensions and weights Conformidad medioambiental del producto Especificaciones del sistema Datos del material Bemessungsdaten nach IEC Rated data acc. to CSA UL 1059에 따른 정격 데이터 Packing Fontos megjegyzés Classificazioni

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

General ordering data

Verze
PCB plug-in connector, male header, Flange, THT/THR solder connection, 5.08 mm, Number of poles: 28, 180°, Solder pin length (l): 1.5 mm, tinned, black, Box
Číslo objednávky
1881310000
Typ
SLDV-THR 5.08/28/180F 1.5SN BK BX
GTIN (EAN)
4032248482610
Množství
12 items
Produktparametrar
IEC: 400 V / 15 A
UL: 300 V / 10 A
Förpackning
Box

Dimensions and weights

Hloubka
23,67 mm
Hloubka (v palcích)
0,932 inch
Výška
27,66 mm
Altezza (pollici)
1,089 inch
Altezza minima
26,16 mm
Šířka
81,28 mm
Ширина (в дюймах)
3,2 inch
Čistá hmotnost
23 g

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Especificaciones del sistema

Produktfamilj
OMNIMATE Signal - Serie BL/SL 5.08
Anslutningstyp
Raccordement sur platine
Montering på kretskortet
THT/THR solder connection
Delning i mm (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Výstupní tvarovka
180°
Počet pólů
28
Počet pájených kolíků na pól
1
Lödstiftlängd (l)
1,5 mm
Tolerans för stiftlängd
0 / -0,3 mm
Rozměry pájecích pinů
d = 1,2 mm
oktagonal
Průměr otvoru pájecího očka (D)
1,5 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 v mm
66,04 mm
L1 i tum
2,6 "
Antal rader
2
Polradstal
2
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Skyddsklass
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Max. instickskraft/pol
10 N
Max. dragkraft/pol
7,5 N
Åtdragningsmoment
  • Momenttyp:
    Montageskruv, Kretskort
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm
    • Rekommenderad skruv:
      • Artikelnummer:
        1610740000

Datos del material

Izolační materiál
LCP GF
Barevný
noir
Barevný graf (podobné)
RAL 9011과 유사
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 175
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Materiál kontaktu
Cu-legering
Povrch kontaktu
förtennad
Skiktstruktur för lödanslutningen
1...3 µm Ni / 2...4 µm Sn matt
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 2...4 µm Sn matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, max.
100 °C

Bemessungsdaten nach IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
15 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
10,5 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
13 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
9 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
1 x 1s mit 120 A

Rated data acc. to CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Odkaz na hodnoty pro schválení
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

UL 1059에 따른 정격 데이터

Institut (UR)
UR
Certifikat nr. (UR)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Förpackning
Box
VPE-längd
165 mm
VPE-bredd
93 mm
Výška VPE
48 mm

Fontos megjegyzés

IPC shoda
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Poznámky
  • Rated current related to rated cross-section & min. No. of poles.
  • Spacing between rows: see hole layout
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
