PCB plug-in connector, Bus-contact block for CH20M12-67, Middle solder flange, THT/THR solder connection, Number of poles: 5, 180°, Solder pin length (l): 3.2 mm, Gold-plated, black

Référence produit 1155870000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 14 Est un accessoire de 26 Autres produits de la même gamme 2
Osvědčení General ordering data Abmessungen und Gewichte Environmental Product Compliance Material data Données nominales selon CEI Données nominales selon UL 1059 Caractéristiques des matériaux Caractéristiques générales Important note Besorolások

Osvědčení

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

General ordering data

Version
PCB plug-in connector, Bus-contact block for CH20M12-67, Middle solder flange, THT/THR solder connection, Number of poles: 5, 180°, Solder pin length (l): 3.2 mm, Gold-plated, black
Référence
1155870000
Type
SR-SMD 4.50/05/90LFM 3.2AU BK BX
GTIN (EAN)
4032248942510
Qté.
78 szt.
Indices de produit
UL: 300 V / 5 A
Emballage
Boîte

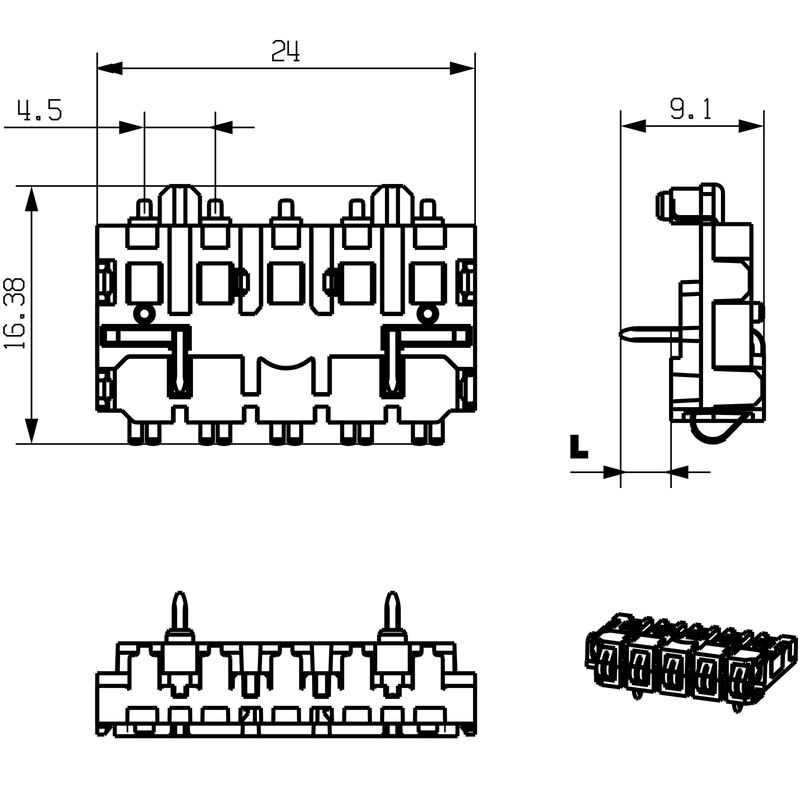

Abmessungen und Gewichte

Profondeur
16,3 mm
Profondeur (pouces)
0,642 inch
Hauteur
24 mm
Magasság (coll)
0,945 inch
Largeur
9,1 mm
폭 (인치)
0,358 inch
Longueur
0 mm
Poids net
1,5 g

Environmental Product Compliance

Statut de conformité RoHS
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

Material data

Matériau isolant
LCP
Couleur
fekete
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
175 ≤ CTI <400
Résistance d'isolation
≥ 108 Ω
Moisture Level (MSL)
1
Surface du contact
doré
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-30 °C
Plage de température montage, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
63 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/3
1,5 kV
Espace libre, min.
2,3 mm
Ligne de fuite, min.
3,2 mm

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation C / UL 1059)
50 V
Tension nominale (groupe d'utilisation D / UL 1059)
50 V
Courant nominal (groupe d'utilisation B / UL 1059)
5 A
Courant nominal (groupe d'utilisation C / UL 1059)
5 A
Courant nominal (groupe d'utilisation D / UL 1059)
5 A
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Caractéristiques des matériaux

Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
175 ≤ CTI <400
Matériau de base
Plastique
Matériau isolant
LCP
Surface
or

Caractéristiques générales

Couleur
noir
Degré de protection
IP20 en condition installée
Tableau des couleurs (similaire)
RAL 9011

Important note

Conformité IPC
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Besorolások

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-18-27-92
ECLASS 15.0
27-18-27-92
