속성

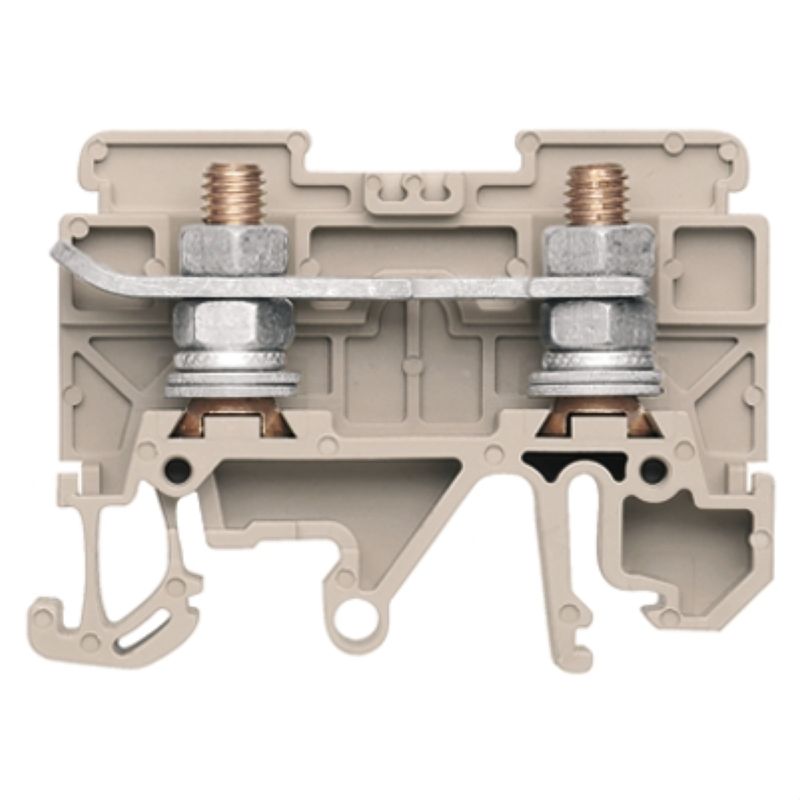

| 버전 | 볼트 유형 스크류 단자대, 기본 연결 단자대, 정격 단면적: 16 mm², 스크류 결선 |
| 주문 번호 | 0448460000 |
| 유형 | STL 5/EN |
| GTIN(EAN) | 4008190519834 |
| 수량 | 20 items |
| 깊이 | 47.5 mm |
| 깊이 (인치) | 1.87 inch |
| 높이 | 54.5 mm |
| 높이 (인치) | 2.146 inch |
| 너비 | 16.4 mm |
| 폭 (인치) | 0.646 inch |
| 순중량 | 24.51 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 120 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 재질 | Wemid |
| 컬러 코드 | 진한 베이지색 |
| UL 94 가연성 등급 | V-0 |
| 엔드 커버 플레이트 필요 | 예 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 1 |
| 레벨 내부 교차 결선 | 아니요 |
| PE 결선 | 아니요 |
| 레일 |
TS 32
TS 35 |
| 개방측 | 개방 |
| 유사 단자대 수 | 1 |
| 장착 유형 | 클램프 |
| 폭발 테스트 버전 | 아니요 |
| 결선 단면적, 꼬임, 최대 | 16 mm² |
| 결선 단면적, 꼬임, 최소 | 4 mm² |
| 결선 방향 | 측면 |
| 결선 수 | 2 |
| 결선 유형 | 스크류 결선 |
| 스페이드 결선용 스터드 크기 | M 5 |
| 와이어 결선 단면, 가는 꼬임, 최대 | 16 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.1 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 16 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 4 mm² |
| 조임 토크, 최대 | 3 Nm |
| 조임 토크, 최소 | 2 Nm |
| 레일 |
TS 32
TS 35 |
| 정격 단면적 | 16 mm² |
| 정격 전압 | 800 V |
| 정격 DC 전압 | 800 V |
| 정격 전류 | 76 A |
| IEC 60947-7-x에 따른 체적 저항률 | 0.42 mΩ |
| 정격 임펄스 내전압 | 8 kV |
| IEC 60947-7-x 규격 전력 손실 | 2.43 W |
| 오염 심각도 | 3 |
| 승인/인증/적합성 문서 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36440)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59127) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0448460000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0448460000) |
| 사용자 문서 |
[Beipackzettel_ST5.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35866)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 인증 |   |
| ROHS | 준수 |
액세서리
-
-
항목 번호:3834300000패키징 단위:20 PC
점프바 (단자대), 스크류, 회색, 41 A, 극 수: 2, 피치(mm)(P): 16.30, 절연: 아니요, 너비: 17.5 mm
-
항목 번호:0477660000패키징 단위:10 PC
파티션 플레이트 (단자대), 베이지색, 높이: 52 mm, 너비: 1.5 mm, V-0, Wemid
-
-
항목 번호:1609820000패키징 단위:1000 PC
Dekafix, 단자대 마커, 5 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, 흰색
-
-
항목 번호:1818400000패키징 단위:600 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 흰색
-
항목 번호:1046390000패키징 단위:600 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 흰색
-
항목 번호:1828450000패키징 단위:600 PC
WS, 단자대 마커, 10 x 6 mm, 피치(mm)(P): 6.00 Weidmueller, Allen-Bradley, 흰색
