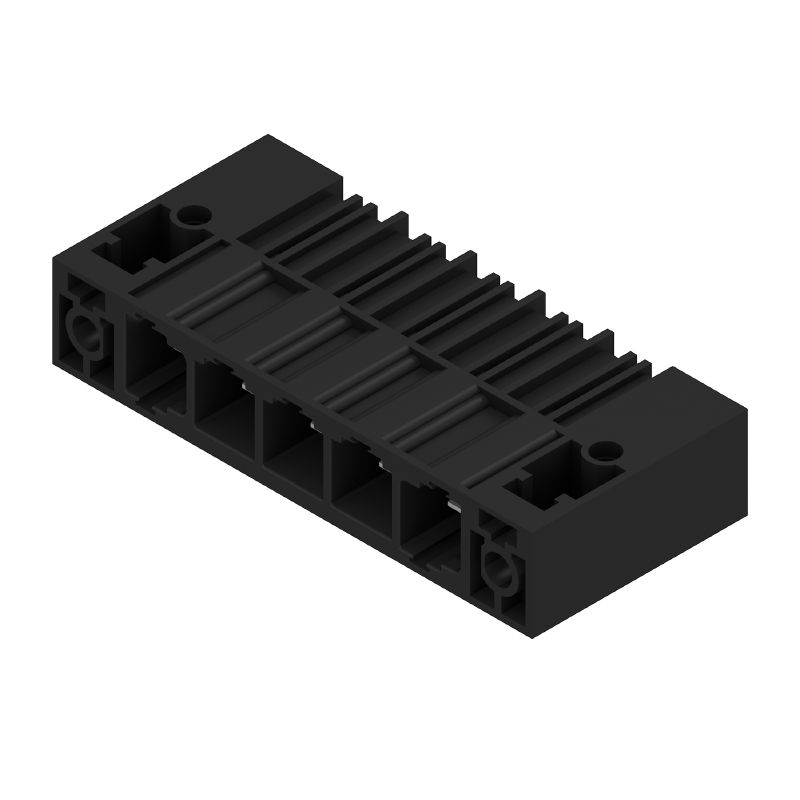

接插件SU 10.16HP/05/90F 3.5AG BK BX
产品图片
接插件SU 10.16HP/05/90F 3.5AG BK BX
Dimensional drawing
接插件SU 10.16HP/05/90F 3.5AG BK BX
应用举例

接插件SU 10.16HP/05/90F 3.5AG BK BX

PCB 接插件, 插座, 卡入式法兰, THT 焊接联接, 10.16 mm, 回路数: 5, 90°, 焊脚长度 (l): 3.5 mm, 镀银, 黑色, 盒装

商品编号 1813600000
下载技术数据页 工程支持 产品下载
配件 2 是…的配合件 2 相关商品 8
审批 通用订货数据 尺寸和重量 环保产品合规 系统规格 材料数据 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 重要注意事项 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

版本
PCB 接插件, 插座, 卡入式法兰, THT 焊接联接, 10.16 mm, 回路数: 5, 90°, 焊脚长度 (l): 3.5 mm, 镀银, 黑色, 盒装
订货号
1813600000
类型
SU 10.16HP/05/90F 3.5AG BK BX
GTIN (EAN)
4032248297825
数量
24 PC
产品数据
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
包装
盒装

尺寸和重量

净重
23,5 g

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

系统规格

Familia del producto
OMNIMATE 电源 - BU/SU 10.16HP 系列
Tipo de conexión
板联接
Монтаж на печатной плате
THT 焊接联接
Delning i mm (P)
10,16 mm
间距 P（单位：inch）
0,4 "
Kimenő könyök
90°
Número de polos
5
Número de terminales de soldadura por polo
3
Lötstiftlänge (l)
3,5 mm
Solder pin length tolerance
+0,1 / -0,3 mm
焊针规格
1.2 x 1.1 mm
焊针规格 = d tolerance
+0,1 / -0,1 mm
焊接孔直径 (D)
1,6 mm
焊接孔直径公差 (D)
+ 0.1 mm
L1（mm）
40,64 mm
L1（inch）
1,6 "
层数
1
插针排数
1
防触电保护（按照DIN VDE57106）
插入时的手指安全保护
防触电保护（按照DIN VDE 0470）
IP 20 已插入
通道电阻
2.00 mΩ
可编码
是
拧紧扭矩
  • 扭矩类型:
    安装螺钉, 印刷线路板
  • 使用信息:
    • 厚度:
      • 最小:
        1,44 mm
      • 最大:
        1,76 mm
    • 扭紧力矩:
      • 最小:
        0,25 Nm
      • 最大:
        0,3 Nm
    • 推荐螺钉:
      • 部件号:
        2812340000
    • 厚度:
      • 最小:
        2,88 mm
      • 最大:
        3,52 mm
    • 扭紧力矩:
      • 最小:
        0,2 Nm
      • 最大:
        0,25 Nm
    • 推荐螺钉:
      • 部件号:
        2812340000
    • 厚度:
      • 最小:
        1,44 mm
      • 最大:
        3,52 mm
    • 扭紧力矩:
      • 最小:
        0,8 Nm
      • 最大:
        0,9 Nm
    • 推荐螺钉:
      • 部件号:
        2812290000

材料数据

绝缘材料
PBT GF
颜色编码
黑色
比色表 (相似)
RAL 9011
绝缘材料组
IIIa
相比漏电起痕指数（CTI）
≥ 200
阻燃等级符合 UL 94
V-0
触点材料
铜合金
插针镀层
镀银
焊接连接的焊层结构
≥ 3 µm Ag
插头触点叠层结构
≥ 3 µm
最低存放温度.
-40 °C
最高存放温度
70 °C
-50 °C
最高操作温度
120 °C
最小安装温度
-25 °C
最大安装温度范围
120 °C

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
78,3 A
额定电流，最大回路数 (Tu = 20°C)
67,9 A
额定电流，最小回路数 (Tu = 40°C)
70,6 A
额定电流，最大回路数 (Tu = 40°C)
61,3 A
额定电压值（过电压等级II/污染等级2）
1.000 V
额定电压值（过电压等级III/污染等级2）
1.000 V
额定电压值（过电压等级III/污染等级3）
690 V
额定冲击电压（过压等级 II/污染等级2）
6 kV
额定冲击电压（过压等级III/污染等级2）
8 kV
额定冲击电压（过压等级III/污染等级3）
8 kV
瞬时耐电流
3 x 1s ， 1000 A
最小爬电距离
10,5 mm
最小电气间隙
8,9 mm

额定数据符合 CSA 标准

Tensione nominale (Gruppo B / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
300 V
额定电压 (使用组 D / CSA)
600 V
Névleges áram (B felhasználási csoport / CSA)
60 A
额定电流 (使用组 C / CSA)
60 A
额定电流 (使用组 D / CSA)
5 A

额定数据符合 UL 1059 标准

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
额定电压 (使用组 C / UL 1059)
300 V
额定电压 (使用组 D / UL 1059)
600 V
额定电流 (使用组 B / UL 1059)
60 A
额定电流 (使用组 C / UL 1059)
60 A
额定电流 (使用组 D / UL 1059)
5 A
Hinweis zu den Zulassungswerten
规格为最大值，详情参见认证证书。
Kriechstrecke, min.
10,5 mm
Luftstrecke, min.
8,9 mm

包装

opakowanie
盒装
Długość VPE
354 mm
Larghezza VPE
140 mm
VPE magasság
49 mm

重要注意事项

IPC 标准的符合性
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注

• 按照垂询要求提供其他版本
• 额定电流大小与额定截面积和产品的位数有关系
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
