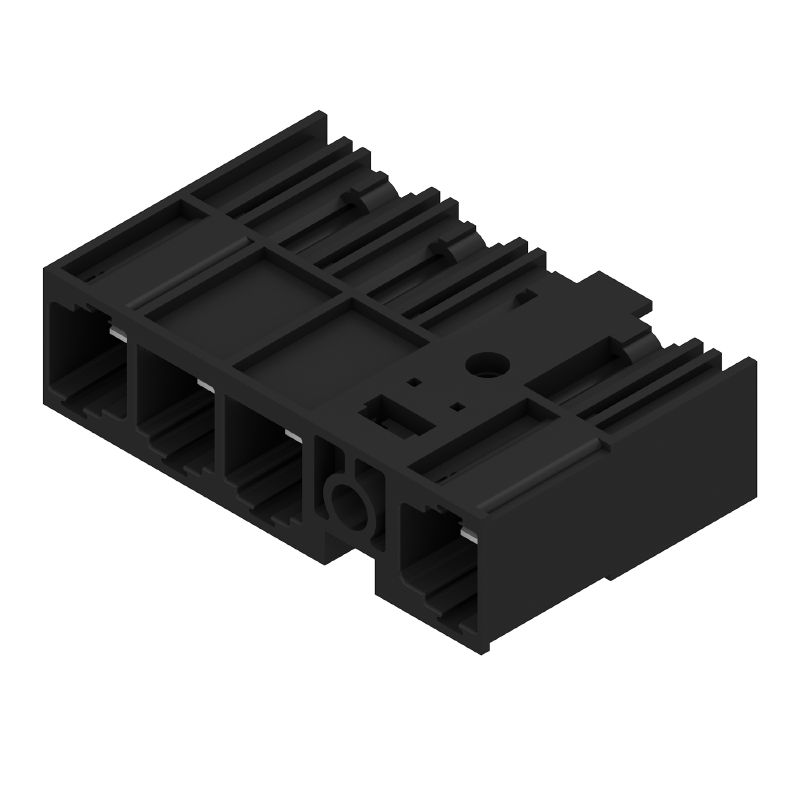

Product image
SU 10.16IT/04/270MF2 3.5AG BK BX
Product image
SU 10.16IT/04/270MF2 3.5AG BK BX
Dimensional drawing
SU 10.16IT/04/270MF2 3.5AG BK BX
Graph
SU 10.16IT/04/270MF2 3.5AG BK BX
Example of use

SU 10.16IT/04/270MF2 3.5AG BK BX

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelflansch, THT-Lötanschluss, 10.16 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 3.5 mm, versilbert, schwarz, Box

Item No. 1157340000
Download data sheet Engineering Support Product Downloads
Accessories 3 Is counterpart of 3 Related products 4
Zulassungen Allgemeine Bestelldaten Méretek és tömegek Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Données nominales selon UL 1059 Verpackungen Indicación importante Clasificaciones

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allgemeine Bestelldaten

Version
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelflansch, THT-Lötanschluss, 10.16 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 3.5 mm, versilbert, schwarz, Box
Order No.
1157340000
Type
SU 10.16IT/04/270MF2 3.5AG BK BX
GTIN (EAN)
4032248944798
Qty.
36 Pièce
Indices de produit
IEC: 1000 V / 78.3 A
UL: 300 V / 60 A
Emballage
Boîte

Méretek és tömegek

Net weight
17,68 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Product family
OMNIMATE Power - Serie BU/SU 10.16IT
Type of connection
Conexión de tarjetas
Mounting onto the PCB
Conexión por soldadura THT
Pitch in mm (P)
10,16 mm
Pitch in inches (P)
0,4 "
Outgoing elbow
270°
Number of poles
4
Number of solder pins per pole
3
Solder pin length (l)
3,5 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Solder pin dimensions
1,2 x 1,1 mm
Solder pin dimensions = d tolerance
+0,1 / -0,1 mm
Solder eyelet hole diameter (D)
1,6 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
40,64 mm
L1 in pollici
1,6 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato
Resistenza di passaggio
2,00 mΩ
Codificabile
Sì
조임 토크
  • 토크 유형:
    장착 스크류, PCB
  • 사용 정보:
    • 두께:
      • min.:
        1,44 mm
      • max.:
        1,76 mm
    • Tightening torque:
      • min.:
        0,25 Nm
      • max.:
        0,3 Nm
    • Recommended screw:
      • Part number:
        2812340000
    • Thickness:
      • min.:
        2,88 mm
      • maks.:
        3,52 mm
    • Moment dokręcający:
      • min.:
        0,2 Nm
      • maks.:
        0,25 Nm
    • Zalecana śruba:
      • Numer katalogowy:
        2812340000
    • Grubość:
      • мин.:
        1,44 mm
      • макс.:
        3,52 mm
    • Момент затяжки:
      • мин.:
        0,8 Nm
      • макс.:
        0,9 Nm
    • Рекомендуемый винт:
      • Артикул:
        2812290000

Werkstoffdaten

Insulating material
PA GF
Colour
negro
Colour chart (similar)
RAL 9011
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Contact material
Lega in rame
Contact surface
Argentato
Struttura a strati del collegamento a saldare
≥ 3 µm Ag
Layer structure of plug contact
≥ 3 µm Ag
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Temperaturområde Montage, max.
120 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
78,3 A
Rated current, max. number of poles (Tu=20°C)
67,9 A
Rated current, min. number of poles (Tu=40°C)
70,6 A
Rated current, max. number of poles (Tu=40°C)
61,3 A
Rated voltage for surge voltage class / pollution degree II/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/3
690 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
8 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
8 kV
Short-time withstand current resistance
3 x 1s mit 1000 A
Clearance, min.
8,9 mm
Creepage distance, min.
10,5 mm

Nenndaten nach CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
300 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
60 A
Rated current (Use group C / CSA)
60 A
Rated current (Use group D / CSA)
5 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Données nominales selon UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
60 A
Rated current (Use group C / UL 1059)
60 A
Rated current (Use group D / UL 1059)
5 A
Clearance distance, min.
8,9 mm
Creepage distance, min.
10,5 mm
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Verpackungen

Packaging
Box
VPE length
353 mm
VPE width
136 mm
VPE height
49 mm

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notes
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
