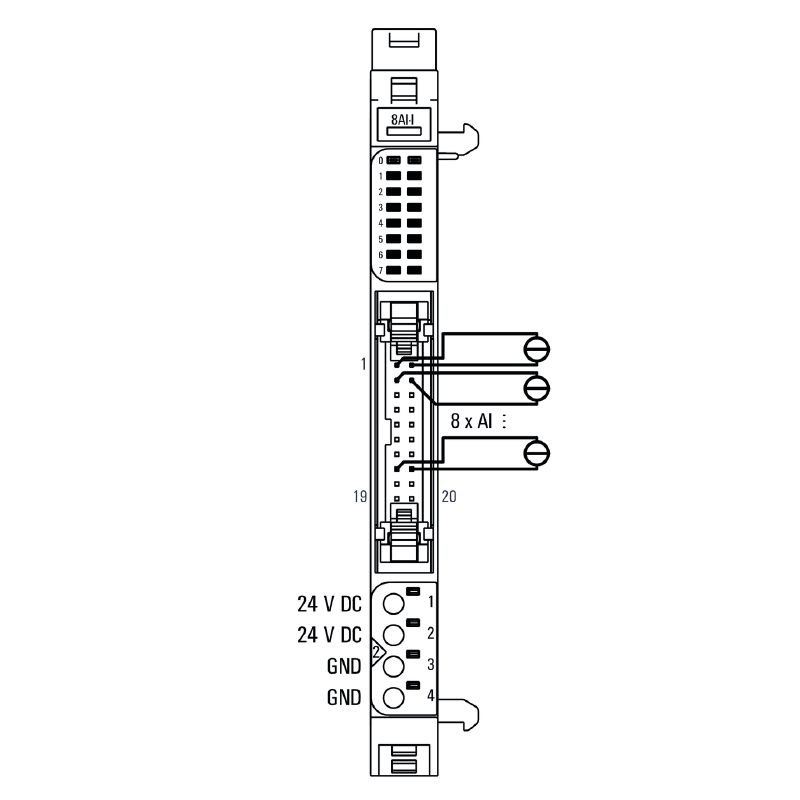

Connection diagram
UR20-8AI-I-PLC-INT
Explanation of abbreviations
MAM_Cumulus:287298

UR20-8AI-I-PLC-INT

Remote-IO-Modul, IP20, Analogsignale, Eingang, PLC

Art.-Nr. 1315670000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 15 Ersatzteile 3 Einzelteile 3 Verwandte Artikel 15
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Analoge Eingänge Anschlussdaten Allgemeine Daten Versorgung Systemdaten Klassifikationen Ausschreibungstexte

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319212/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319245/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319247/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319220/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319224/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_322323/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E141197
Zertifikat-Nr. (cULusEX)
E223527

Allgemeine Bestelldaten

Ausfuehrung
Remote-IO-Modul, IP20, Analogsignale, Eingang, PLC
Best.-Nr.
1315670000
Art
UR20-8AI-I-PLC-INT
GTIN (EAN)
4050118118810
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
76 mm
Tiefe (inch)
2.992 inch
Höhe
120 mm
Höhe (inch)
4.724 inch
Breite
11.5 mm
Breite (inch)
0.453 inch
Befestigungsmaß Höhe
128 mm
Nettogewicht
85 g

Temperaturen

Lagertemperatur
-40 °C ... +85 °C
Betriebstemperatur
-20 °C...60 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Produktspezifischer CO2-Fußabdruck
  • Von der Wiege bis zum Werkstor:
    8,070 kg CO2 eq.

Analoge Eingänge

A prova di cortocircuito
Ja
Auflösung
16 Bit
Collegamento sensore
SPS Übergabeelement
Conversion time
1 ms
Individual channel diagnosis
Nein
Innenwiderstand I
50 Ω
Moduldiagnose
Ja
noggrannhet
0,1 % FSR
Number analogue inputs
8
Response time
<0.1s
Sensor-Versorgung
extern
Typ
Stromeingang
Защита от переполюсовки
Ja

Anschlussdaten

Anschlussart
PUSH IN
Connecteur enfichable E/S
20 poliger Flachbandkabelanschluss
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26
Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG)
AWG 16
Průřez vodiče, pevným, max. (AWG)
AWG 16
Sección de conexión del conductor, rígido, max.
1.5 mm²
Sección de conexión del conductor, rígido, min.
0.14 mm²
Section de raccordement du conducteur, souple, min.
0.14 mm²
Wire connection cross section, finely stranded, max.
1.5 mm²
Wire cross-section, solid, min. (AWG)
AWG 26

Allgemeine Daten

Air humidity (storage)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Carril de montaje
TS 35
Grado de polución
2
Levegő páratartalma (szállítás)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Levegőnyomás (szállítás)
1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m)  gem. DIN EN 61131-2
Levegőnyomás (tárolás)
1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m)  gem. DIN EN 61131-2
Presión del aire (funcionamiento)
≥ 795 hPa (Höhe ≤ 2000 m)  gem. DIN EN 61131-2
Shock
15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27
Surge voltage category
II
Test voltage
500 V
UL 94 flammability rating
V-0
Umidità dell'aria (funzionamento)
10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
Vibration resistance
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6

Versorgung

Current consumption from IIN (the respective power segment)
<20 mA
Current consumption from Isys, typ.
8 mA
Reverse polarity protection
Ja
Supply voltage
24 V DC +20 %/ -15 %
über den Systembus

Systemdaten

Diagnostic data
1 Bit
Field bus protocol
PROFINET IRT
PROFINET RT
CC-Link IE TSN
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Galvanic isolation
DC 500 V zwischen Strompfaden
Interface
u-remote Systembus
Module type
Sondermodul
Parameter data
14 Byte
Process data
16 Byte
Transmission speed of system bus, max.
48 Mbit/s

Klassifikationen

ETIM 8.0
EC001596
ETIM 9.0
EC001596
ETIM 10.0
EC001596
ECLASS 14.0
27-24-26-01
ECLASS 15.0
27-24-26-01

Ausschreibungstexte

Ausschreibungstext lang
Analoges Eingangsmodul 8AI-I-PLC-INT 8-kanaliges analoges Eingangsmodul, positiv schaltend Anschlussmodul für Flachbandkabel/Übergabeelemente Anschlusstechnik: PUSH-IN Maße (HxBxT): 120 mm (mit Rasthebel 128 mm), 11,5 mm, 76 mm Modulstatus: Anzeige über Sammelmeldung, LED an der Moduloberseite Kanalstatus: Signalisierung direkt am Kontaktpunkt Gewicht: 73 g Moduldiagnose: Ja Einzelkanaldiagnose: Nein Verpolungsschutz: Nein Betriebstemperatur: –20 °C bis +60 °C Prozessdaten: 16 Byte Parameterdaten: 14 Byte Diagnosedaten: 1 Bit Galvanische Trennung: zwischen Feld- und Systembus Versorgungspannung: 24 V DC +25 %/–15 % Interne Stromaufnahme: 8 mA Versorgungsstromaufnahme: 20 mA Genauigkeit: 0,1 % FSR Wandlungszeit: 1 ms Innenwiderstand I: ca. 50 Ω Auflösung: 16 Bit Marke: Weidmüller Typ: UR20-8AI-I-PLC-INT
