속성

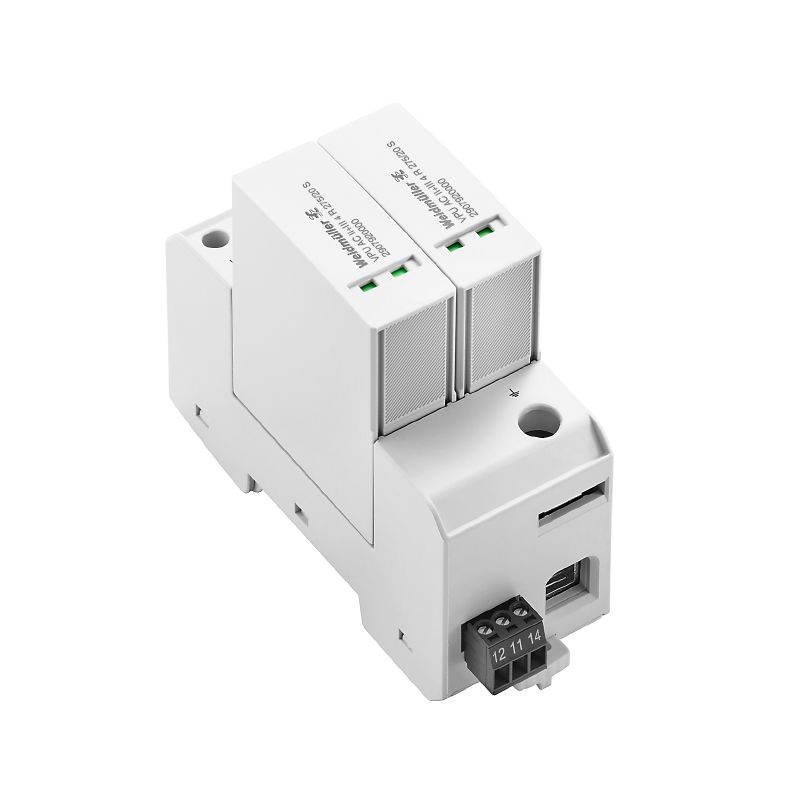

| 버전 | 서지 전압 어레스터, 저전압, 원격 접점 포함, TN-C-S, TN-S, UP(L/N-PE) <1000 V |
| 주문 번호 | 2907920000 |
| 유형 | VPU AC II+III 4 R 275/20 S |
| GTIN(EAN) | 4099986189959 |
| 수량 | 1 items |
| 깊이 | 70 mm |
| 깊이 (인치) | 2.756 inch |
| 높이 | 99 mm |
| 높이 (인치) | 3.898 inch |
| 너비 | 36 mm |
| 폭 (인치) | 1.417 inch |
| 순중량 | 37.625 g |
| 작동 온도 | -40 °C...85 °C |
| REACH SVHC | / |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| 결선 유형 | 스크류 결선 |
| 결선된 와이어 단면, 솔리드 코어, 최대 | 1.5 mm² |
| 결선된 와이어 단면, 솔리드 코어, 최소 | 0.2 mm² |
| 최대 토크 | 0.4 Nm |
| 탈피 길이 | 5 mm |
| UL 94 가연성 등급 | V-0 |
| 광학 기능 디스플레이 | 녹색 = 정상, 적색 = 어레스터 결함 - 교체 |
| 레일 | TS 35 |
| 버전 | 원격 접점 포함 |
| 보호 등급 | IP20(설치 상태) |
| 설계 |
설치 하우징; 2TE
Insta IP 20 |
| 세그먼트 | 배전 |
| 작동 고도 | ≤ 2000 m |
| 컬러 코드 | 회색 |
| 서지 전압 범주 | III |
| 오염 심각도 | 2 |
| EN 61643-11 규격에 따른 요구조건 등급 |
T2
T3 |
| IEC 61643-11에 따른 요건 범주 |
Type II
Type III |
| 극 수 | 4 |
| 방전 전류 In (8/20µs) 와이어-PE | 10 kA |
| 방전 전류 I최대 (8/20µs) 와이어-PE | 20 kA |
| 방전 전류(유형 III) | 3 kA |
| 보호 레벨 UP (일반) | <1000 V |
| 보호 레벨 Up I에서N (L/N-PE) | ≤ 1.25 kV |
| 보호 레벨 Up I에서N (N-PE) | ≤ 1.5 kV |
| 쇼트 회로 전류 등급 ISCCR | 25 kA |
| 순간 서지 전압(과전압) - TOV | 335 V |
| 신호 접점 | 250 V / 0,5 A |
| 에너지 조율(≤10m) |
Type II
Type III |
| 응답 시간 | ≤ 25 ns |
| 입력부 보호 수준 Up(L-PE)(유형 III) | ≤1 kV |
| 저전압 네트워크 |
TN-C-S
TN-S |
| 전압 유형 | AC |
| 정격 전압(AC) | 230 V |
| 조합 펄스 UOC | 6 kV |
| 주파수 범위, 최대 | 60 Hz |
| 주파수 범위, 최소 | 50 Hz |
| 최대 연속 전압, Uc(AC) | 275 V |
| 표준 규격 |
IEC 61643-11
EN 61643-11 |
| 퓨즈 | 퓨즈 필요 없음 ≤100 A gG |
| 컨덕터 결선 단면적 PE, 솔리드, 최대 | 35 mm² |
| 컨덕터 결선 단면적 PE, 연선, 최대 | 35 mm² |
| 탈피 길이 | 13 mm |
| 와이어 결선 방식 | 스크류 결선 |
| 결선 유형 | 스크류 결선 |
| 탈피 길이, 정격 결선 | 13 mm |
| 조임 토크, 최소 | 1.2 Nm |
| 조임 토크, 최대 | 2 Nm |
| 클램프 범위, 정격 결선 | 10 mm² |
| 클램프 범위, 최소 | 2.5 mm² |
| 클램프 범위, 최대 | 35 mm² |
| 와이어 단면, 솔리드, 최소 | 2.5 mm² |
| 와이어 단면, 솔리드, 최대 | 10 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 2.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최대 | 6 mm² |
| 결선 단면적, 꼬임, 최소 | 2.5 mm² |
| 결선 단면적, 꼬임, 최대 | 10 mm² |
| 시간 간격 | 5년 |
| 제품 정보 | DC 용도로 사용 시, SIBA 타입 NH2XL aR/aSF DC 1500V를 사용하십시오. |
| 승인/인증/적합성 문서 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_298531) |
| 엔지니어링 데이터 |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_298525)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_299942) |
| 입찰 사양 | [Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607) |
| 사용자 문서 | [Beipackzettel / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_298514) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 인증 |  |
| ROHS | 준수 |
