WDK 2.5 ZQV GE

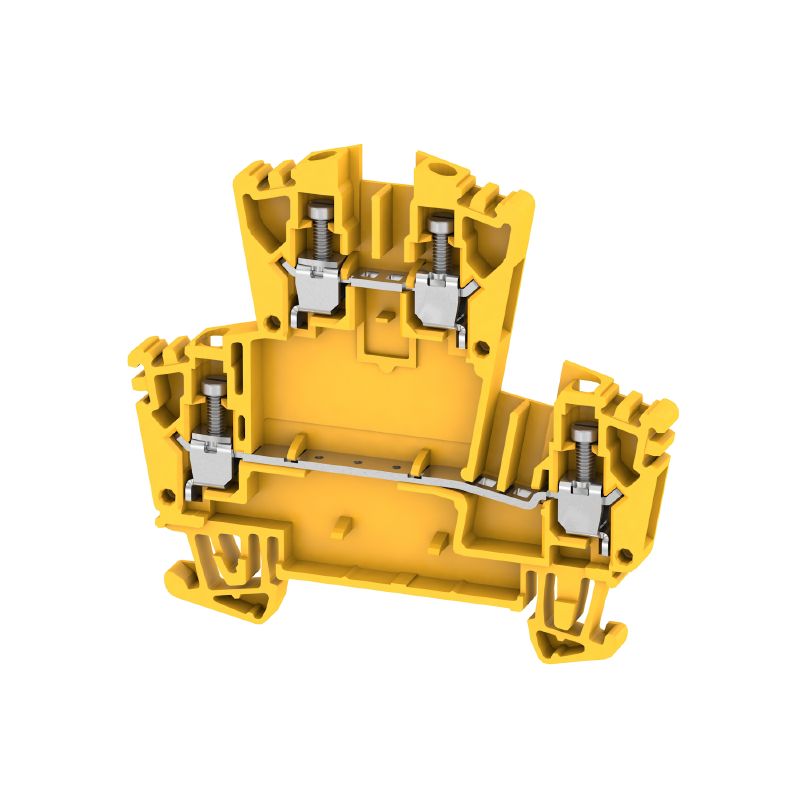

Produktillustration
WDK 2.5 ZQV GE

WDK 2.5 ZQV GE

Mehrstock-Reihenklemme, Schraubanschluss, gelb, 2.5 mm², 400 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 2, TS 35, V-0

Ürün No. 1068040000
Konfigüratörde aç
Veri sayfasını indir Teknisk support Nedladdningar av produkter
Аксессуары 50 Связанные продукты 1057
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte 2 klämbara ledare (H05V/H07V) med samma area (märk area) ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Dimensions Allmänt Bemessungsdaten Märkdata enligt UL Classifications

Zulassungen

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Allgemeine Bestelldaten

Utförande
Mehrstock-Reihenklemme, Schraubanschluss, gelb, 2.5 mm², 400 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 2, TS 35, V-0
Art.nr.
1068040000
Typ
WDK 2.5 ZQV GE
GTIN (EAN)
4032248821860
Förp.
100 Pieza

Abmessungen und Gewichte

Djup
63 mm
Tiefe (inch)
2,48 inch
Tiefe inklusive Tragschiene
63 mm
Höjd
69 mm
Height (inches)
2,717 inch
Bredd
5,1 mm
Width (inches)
0,201 inch
Nettovikt
10,956 g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-60 °C…85 °C
Temperatura permanete de trabajo, min.
−60 °C
Temperatura permanete de trabajo, max.
130 °C

Umweltanforderungen

RoHS-kompatibilitetsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%
Produktens koldioxidavtryck
  • Desde la cuna hasta la puerta:
    0.299 kg CO2 eq.

Werkstoffdaten

Grundläggande material
Wemid
Färgkod
amarillo
Brännbarhetsklass enligt UL 94
V-0

Bemessungsdaten IECEx/ATEX

Certifikat nr. (ATEX)
DEMKO15ATEX1346U
Certifikat nr. (IECEX)
IECEXULD15.0003U
Max. spänning (ATEX)
275 V
Ström (ATEX)
21 A
Sección máx. del conductor (ATEX)
4 mm²
Max. spänning (IECEX)
275 V
Corriente (IECEX)
21 A
Ledararea max. (IECEX)
4 mm²
Märkning EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

Systemkennwerte

Utförande
Schraubanschluss
für steckbare Querverbindung
einseitig offen
Ändplatta krävs
Yes
Antal potentialer
2
Antal våningar
2
Número de puntos de embornado por piso
2
Antal potentialer per våning
1
Nivåer internt överkopplade
No
PE-anslutning
No
Montageskena obestyckad
TS 35
N-Funktion
No
PE-Funktion
No
PEN-Funktion
No

2 klämbara ledare (H05V/H07V) med samma area (märk area)

Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, max.
1,5 mm²
Ledardiameter, fintrådig med ändhylsa DIN 46228/1, 2 klämbara ledare, min.
0,5 mm²
Ledardiameter, fintrådig, 2 klämbara ledare, max.
1,5 mm²
Ledardiameter, fintrådig, 2 klämbara ledare, min.
0,5 mm²

ytterligare tekniska data

Antal likadana plintar
1
explosionstestat utförande
Ja
Monteringstyp
Příchytka
Öppna sidor
rechts

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
Skruvanslutning

Klämbara ledare (Märkanslutning)

Anslutningsarea, fintrådig, min.
0,05 mm²
Anslutningsarea, flertrådig, max.
4 mm²
Anslutningsarea, flertrådig, min.
0,05 mm²
Anslutningsområde, max.
4 mm²
Anslutningsområde, min.
0,05 mm²
Anslutningsriktning
på sidan
Anslutningstyp
Skruvanslutning
Anslutningstyp 2
Skruvanslutning
Antal anslutningar
4
Avisoleringslängd
10 mm
Elektrisk momentskruvdragare typ DMS
1
Klingmått
6 x 3,5 mm
Klämskruv
M 2,5
Ledararea, entrådig, max.
4 mm²
Ledararea, entrådig, min.
0,05 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
2,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,05 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,05 mm²
Ledararea, fintrådig, min.
0,05 mm²
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 30
Ledardiameter, fintrådig, max.
4 mm²
Tolkdorn enligt 60 947-1
A3
Åtdragningsmoment, max.
0,6 Nm
Åtdragningsmoment, min.
0,4 Nm

Märkdata enligt CSA

Certifikat nr. (CSA)
12400-391
Ledararea max. (CSA)
12 AWG
Ledararea min. (CSA)
26 AWG
Spänning grupp C (CSA)
300 V
Ström Gr C (CSA)
25 A

Dimensions

TS 35 offset
35,5 mm

Allmänt

Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 30
Montageskena obestyckad
TS 35
Normer
IEC 60947-7-1

Bemessungsdaten

Märkarea
2,5 mm²
Märkspänning
400 V
Märkspänning DC
400 V
Märkström
24 A
Ström med max. ledare
32 A
Normer
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1,33 mΩ
Märkstötspänning
6 kV
Förlusteffekt enligt IEC 60947-7-x
0,77 W
Pollution severity
3

Märkdata enligt UL

Certifikat nr. (UR)
E60693
Ledarstorlek Factory wiring max (UR)
12 AWG
Ledarstorlek Factory wiring min (UR)
22 AWG
Ledarstorlek Field wiring max (UR)
12 AWG
Ledarstorlek Field wiring min (UR)
22 AWG
Spänning grupp B (UR)
300 V
Spänning grupp C (UR)
300 V
Ström Gr B (UR)
20 A
Ström Gr C (UR)
20 A

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
