속성

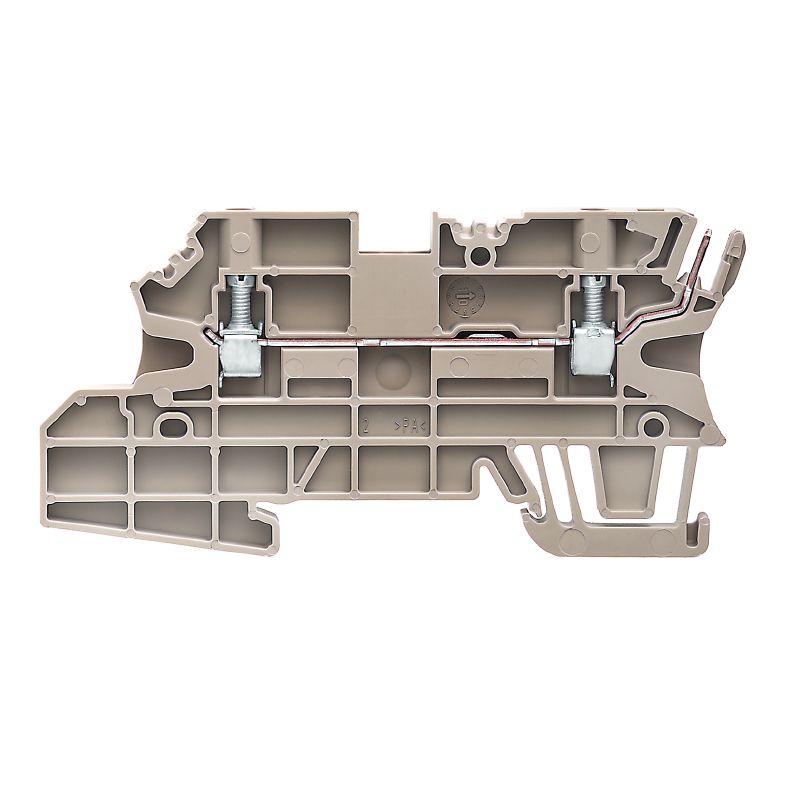

| 버전 | 기본 연결 단자대 블록, 스크류 결선, 진한 베이지색, 2.5 mm², 24 A, 250 V, 결선 수: 3, 레벨 수: 1, TS 35, V-0, Wemid, 120 °C |
| 주문 번호 | 1143050000 |
| 유형 | WMF 2.5 BLZ |
| GTIN(EAN) | 4032248926022 |
| 수량 | 50 items |
| 깊이 | 44.5 mm |
| 깊이 (인치) | 1.752 inch |
| DIN 레일을 포함한 깊이 | 45 mm |
| 높이 | 90 mm |
| 높이 (인치) | 3.543 inch |
| 너비 | 5.08 mm |
| 폭 (인치) | 0.2 inch |
| 순중량 | 10.78 g |
| 보관 온도 | -25 °C...55 °C |
| 연속 작동 온도, 최소 | -50 °C |
| 연속 작동 온도, 최대 | 120 °C |
| REACH SVHC | / |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| 재질 | Wemid |
| 컬러 코드 | 진한 베이지색 |
| UL 94 가연성 등급 | V-0 |
| 버전 |

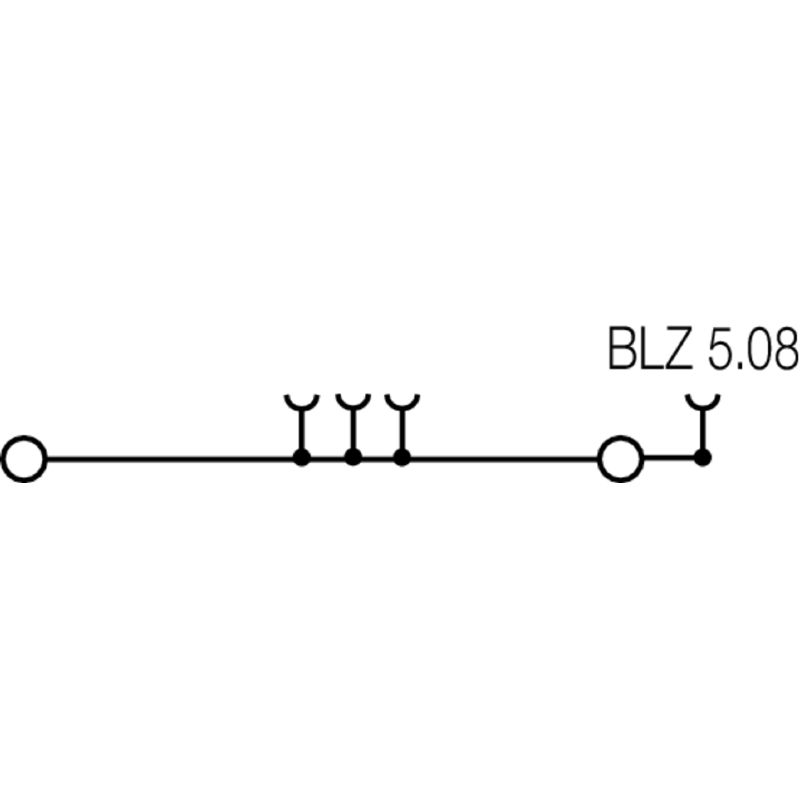

2 스크류 결선 - 1 플러그인 결선
플러그인 점프바용 커넥터 없는 한쪽 끝 |
| 엔드 커버 플레이트 필요 | 예 |
| 전위 수 | 1 |
| 레벨 수 | 1 |
| 레벨당 클램프 지점 개수 | 3 |
| 계층당 전위 수 | 1 |
| 레벨 내부 교차 결선 | 아니요 |
| PE 결선 | 아니요 |
| 레일 | TS 35 |
| N-기능 | 아니요 |
| PE 기능 | 아니요 |
| PEN 기능 | 아니요 |
| 개방측 | 오른쪽 |
| 장착 유형 | 스냅온 |
| 결선 유형, 추가 결선 | 플러그인 결선 |
| IEC 60947-1 규격 게이지 | A3 |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 단면적, 꼬임, 최대 | 4 mm² |
| 결선 단면적, 꼬임, 최소 | 1.5 mm² |
| 결선 방향 | 측면 |
| 결선 수 | 3 |
| 결선 유형 | 스크류 결선 |
| 결선의 유형 2 | 플러그인 결선 |
| 블레이드 크기 | 0.6 x 3.5 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 4 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 4 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 조임 토크, 최대 | 0.6 Nm |
| 조임 토크, 최소 | 0.5 Nm |
| 클램프 범위, 최대 | 4 mm² |
| 클램프 범위, 최소 | 0.5 mm² |
| 클램프 스크류 | M 3 |
| 탈피 길이 | 10 mm |
| 와이어 단면적 최대(CSA) | 12 AWG |
| 와이어 단면적 최소(CSA) | 26 AWG |
| 인증 번호(CSA) | 200039-1057876 |
| 전류 크기 B(CSA) | 26 A |
| 전류 크기 D(CSA) | 10 A |
| 전압 크기 B(CSA) | 300 V |
| 전압 크기 D(CSA) | 300 V |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 레일 | TS 35 |
| 표준 규격 |
IEC 61984
IEC 60947-7-1 규격 |
| PEN 기능 | 아니요 |
| 정격 단면적 | 2.5 mm² |
| 정격 전압 | 250 V |
| 정격 DC 전압 | 250 V |
| 정격 전류 | 24 A |
| 최대 와이어에서 전류 | 32 A |
| 표준 규격 |
IEC 61984
IEC 60947-7-1 규격 |
| IEC 60947-7-x에 따른 체적 저항률 | 1.33 mΩ |
| 정격 임펄스 내전압 | 8 kV |
| IEC 60947-7-x 규격 전력 손실 | 0.77 W |
| 서지 전압 범주 | III |
| 오염 심각도 | 3 |
| 와이서 단면적 최소(cURus) | 26 AWG |
| 와이어 단면적, 최대(cURus) | 12 AWG |
| 인증 번호(cURus) | E60693 |
| 전류 크기 B(cURus) | 20 A |
| 전류 크기 D(cURus) | 10 A |
| 전압 크기 B(cURus) | 300 V |
| 전압 크기 D(cURus) | 300 V |
| 컨덕터 크기 팩토리 결선 최대(cURus) | 12 AWG |
| 컨덕터 크기 팩토리 결선 최소(cURus) | 26 AWG |
| 컨덕터 크기 필드 결선 최대(cURus) | 12 AWG |
| 컨덕터 크기 필드 결선 최소(cURus) | 26 AWG |
| 승인/인증/적합성 문서 |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37223)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60568) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1143050000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1143050000) |
| 사용자 문서 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 인증 |     |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
