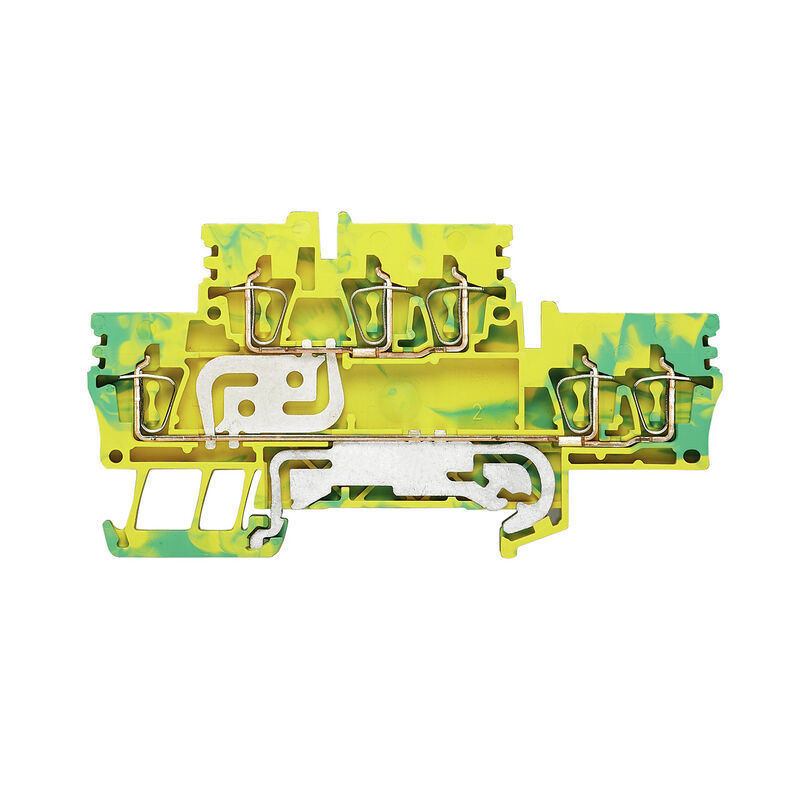

속성
| 버전 | 2층 단자대, 텐션 클램프 결선, 2.5 mm², 800 V, 300 A (2.5 mm²), 녹색/노란색 |
| 주문 번호 | 1924470000 |
| 유형 | ZDK 2.5/3AN PE |
| GTIN(EAN) | 4032248563906 |
| 수량 | 50 items |
| 깊이 | 50.5 mm |
| 깊이 (인치) | 1.988 inch |
| DIN 레일을 포함한 깊이 | 51.5 mm |
| 높이 | 93 mm |
| 높이 (인치) | 3.661 inch |
| 너비 | 5.1 mm |
| 폭 (인치) | 0.201 inch |
| 순중량 | 20.66 g |
| 보관 온도 | -25 °C...55 °C |
| 작동 온도 범위 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| 연속 작동 온도, 최소 | -60 °C |
| 연속 작동 온도, 최대 | 130 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 제품 탄소 발자국 |
|

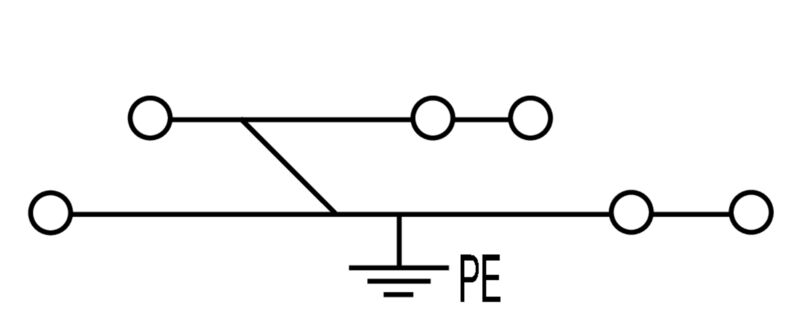

| 재질 | Wemid |
| 컬러 코드 | 녹색/노란색 |
| UL 94 가연성 등급 | V-0 |
| 인증 번호(ATEX) | DEMKO16ATEX1729U |
| 인증 번호(IECEX) | IECEXULD16.0025U |
| 와이어 단면적 최대(ATEX) | 2.5 mm² |
| 와이어 단면적 최대(IECEX) | 2.5 mm² |
| 작동 온도 범위 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| 마킹 EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU 라벨 | II 2 G D |
| 버전 |
텐션 스프링 클램프 결선
PE 결선 사용 커넥터 없는 한쪽 끝 |
| 엔드 커버 플레이트 필요 | 예 |
| 레벨 수 | 2 |
| 레벨당 클램프 지점 개수 | 3 |
| 레벨 내부 교차 결선 | 예 |
| PE 결선 | 예 |
| 레일 | TS 35 |
| PE 기능 | 예 |
| PEN 기능 | 아니요 |
| 200 mm마다 장착 플레이트 | 아니요 |
| 개방측 | 오른쪽 |
| 장착 유형 | 스냅온 |
| 폭발 테스트 버전 | 예 |
| IEC 60947-1 규격 게이지 | A2 |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 24 |
| 결선 단면적, 꼬임, 최대 | 2.5 mm² |
| 결선 단면적, 꼬임, 최소 | 0.5 mm² |
| 결선 방향 | 상단 |
| 결선 수 | 6 |
| 결선 유형 | 텐션 클램프 결선 |
| 블레이드 크기 | 0.6 x 3.5 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 경질 코어 최대 | 4 mm² |
| 와이어 결선 단면적, 경질 코어, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 클램프 범위, 최대 | 4 mm² |
| 클램프 범위, 최소 | 0.05 mm² |
| 탈피 길이 | 10 mm |
| 와이어 단면적 최대(CSA) | 12 AWG |
| 와이어 단면적 최소(CSA) | 30 AWG |
| 인증 번호(CSA) | 200039-1842498 |
| 전류 크기 B(CSA) | 24 A |
| 전류 크기 C(CSA) | 24 A |
| 전압 크기 B(CSA) | 300 V |
| 전압 크기 C(CSA) | 300 V |
| TS 35 오프셋 | 25.5 mm |
| 결선 단면규격 AWG, 최대 | AWG 12 |
| 결선 단면규격 AWG, 최소 | AWG 24 |
| 레일 | TS 35 |
| 표준 규격 | IEC 60947-7-2 |
| 정격 단면적 | 2.5 mm² |
| 정격 전압 | 800 V |
| 인접 단자대에 대한 정격 전압 | 800 V |
| 정격 DC 전압 | 800 V |
| 표준 규격 | IEC 60947-7-2 |
| IEC 60947-7-x에 따른 체적 저항률 | 1.33 mΩ |
| 정격 임펄스 내전압 | 8 kV |
| 인접 단자대에 대한 정격 임펄스 내전압 | 8 kV |
| IEC 60947-7-x 규격 전력 손실 | 0.77 W |
| 오염 심각도 | 3 |
| 인증 번호(cURus) | E60693 |
| 컨덕터 크기 팩토리 결선 최대(cURus) | 12 AWG |
| 컨덕터 크기 팩토리 결선 최소(cURus) | 30 AWG |
| 컨덕터 크기 필드 결선 최대(cURus) | 12 AWG |
| 컨덕터 크기 필드 결선 최소(cURus) | 30 AWG |
| 승인/인증/적합성 문서 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_101864)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253971) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85206) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85207) [INMETRO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152208) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178487) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253972) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37017) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236640) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1924470000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1924470000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1924470000&norm=0) |
| 사용자 문서 |
[NTI ZDK-PE 2.5/3AN](https://mdcop.weidmueller.com/mediadelivery/asset/900_85213)
[NTI ZDK-PE 2.5/3AN V](https://mdcop.weidmueller.com/mediadelivery/asset/900_85215) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual Z-Series](https://mdcop.weidmueller.com/mediadelivery/asset/900_229215) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-04 |
| ECLASS 14.0 | 27-25-01-04 |
| 인증 |          |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
