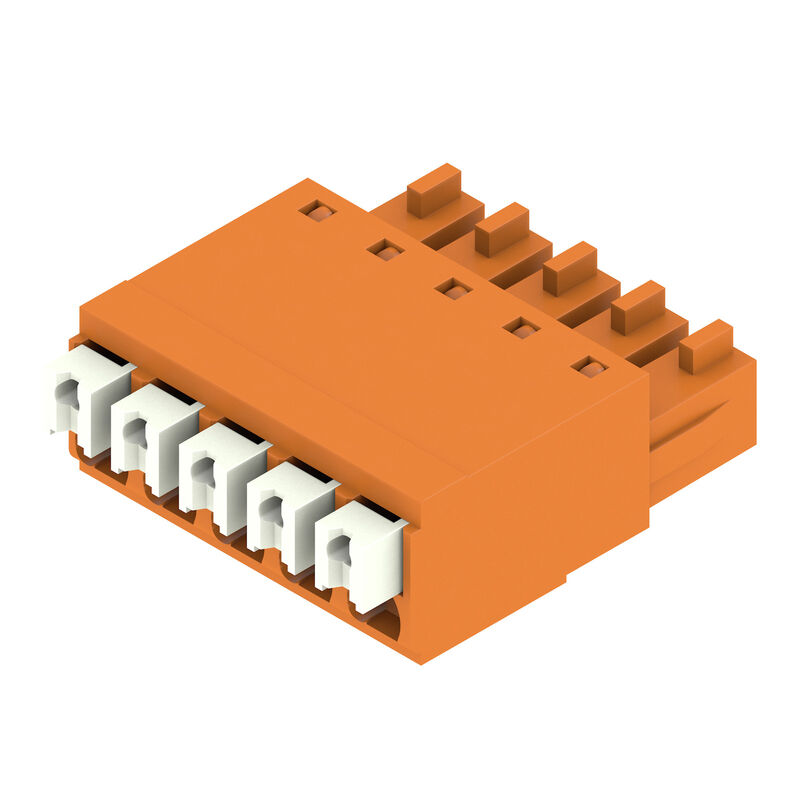

Product image
BCF 3.81/05/180 SN OR BX
Zdjęcie produktu
BCF 3.81/05/180 SN OR BX
Dimensional drawing
BCF 3.81/05/180 SN OR BX
Graph
BCF 3.81/05/180 SN OR BX
Graph
BCF 3.81/05/180 SN OR BX
Diagramm
BCF 3.81/05/180 SN OR BX
Produktvorteil
Solider PUSH IN-Kontakt
Sicher und dauerhaft

BCF 3.81/05/180 SN OR BX

Connettore per circuito stampato, Connettore femmina, 3.81 mm, Numero di poli: 5, 180°, PUSH IN con tasto di attivazione, Campo di sezioni, max. : 1.5 mm², Box

N. articolo 1969120000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 29
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Rated data acc. to IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Controlli sulla tipologia Важное примечание Classificazioni

Omologazioni

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Dati generali per l’ordinazione

버전
Connettore per circuito stampato, Connettore femmina, 3.81 mm, Numero di poli: 5, 180°, PUSH IN con tasto di attivazione, Campo di sezioni, max. : 1.5 mm², Box
Référence
1969120000
유형
BCF 3.81/05/180 SN OR BX
GTIN (EAN)
4032248677795
수량
50 Pezzo
Parametri prodotto
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Imballaggio
Box

Dimensioni e pesi

깊이
22 mm
깊이 (인치)
0,866 inch
Hauteur
7,9 mm
Altezza (pollici)
0,311 inch
너비
19,14 mm
Larghezza (pollici)
0,754 inch
Net weight
3,66 g

Conformità ambientale del prodotto

Statut de conformité RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%
제품 탄소 발자국
  • Dalla culla al cancello:
    0.241 kg CO2 eq.

Parametri del sistema

Rodzina produktów
OMNIMATE Signal - Serie BC/SC 3.81
Rodzaj przyłącza
Collegamento al campo
Technique de raccordement de conducteurs
PUSH IN con tasto di attivazione
Raszter mm-ben (P)
3,81 mm
Paso en pulgadas (P)
0,15 "
도체 아웃렛 방향
180°
Liczba biegunów
5
L1 in mm
15,24 mm
L1 w calach
0,6 "
행 수
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
1 mm²
DIN VDE 57 106에 따른 터치 안전 보호
sicurezza per le dita
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Sì
Stripping length
9 mm
Lama cacciavite
0,4 x 2,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
8 N
Forza d'estrazione/polo, max.
7 N

Dati del materiale

Insulating material
PA 66 GF 30
Colour
arancione
작동 요소의 색상
bianco
Colour chart (similar)
RAL 2000
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 550
Insulation resistance
≥ 108 Ω
Classe d'infiammabilità UL 94
V-0
Contact material
Lega di rame
Superficie de contacto
stagnato
Skiktstruktur för stiftkontakten
4...8 µm Sn opaco
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

Conduttori adatti al collegamento

Clamping range, min.
0,14 mm²
Clamping range, max.
1,5 mm²
결선 단면규격 AWG, 최소
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
단선, 최소 H05(07) V-U
0,14 mm²
Solid, max. H05(07) V-U
1,5 mm²
연선, 최소 H05(07) V-K
0,14 mm²
연선, 최대 H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
avec embout isolé DIN 46 228/4, max.
1 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
EN 60999 a x b 규격, ø
2,4 mm x 1,5 mm; 1,9mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025870000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9004050000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025860000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0542500000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9019100000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0282800000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,34 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025770000
Texto de referencia
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17,5 A
정격 전류, 최대 극 수(Tu=20°C)
17,5 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
정격 전류, 최대 극 수(Tu=40°C)
16,3 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV
Resistencia a corrientes de corta duración
3 x 1s mit 76 A

Dati di dimensionamento secondo CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
50 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Wire cross-section, AWG, max.
AWG 16
승인값 참조
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 16
승인값 참조
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

opakowanie
Box
Długość VPE
159 mm
Szerokość VPE
116 mm
Wysokość VPE
25 mm

Controlli sulla tipologia

Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Test:
    ispezione visiva
  • Valutazione:
    passato

Важное примечание

IPC conformity
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Remarques

• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• P su disegno = passo
• Conduttori adatti al collegamento: 1,5 mm² con terminale dotato collare isolante, DIN 46 228/1, con tensione nominale di 125 V/2,5 kV con III/3 o 250 V/2,5 kV con II/2
• Per crimpare i terminali si consiglia la forma di crimpatura A della pinza PZ 1,5 (cod. art. 9005990000) o, per conduttori con sezioni maggiori, la PZ 6/5 (cod. art. 9011460000).
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• Il rilevatore di prova può essere usato solo come punto di pickup potenziale.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
