BLZF 3.50/06/180 SN OR BX

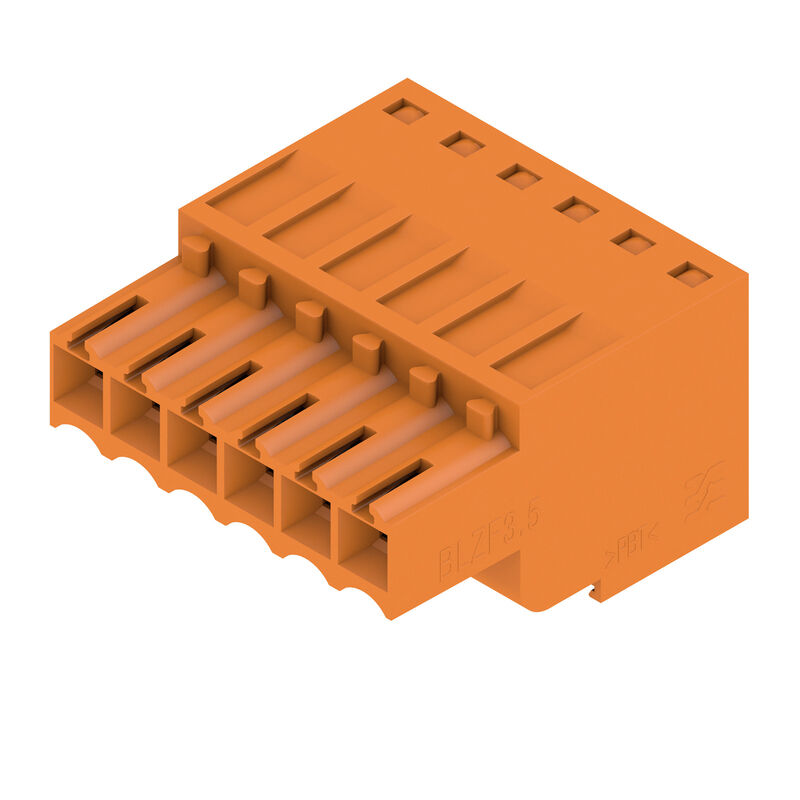

제품 이미지
BLZF 3.50/06/180 SN OR BX

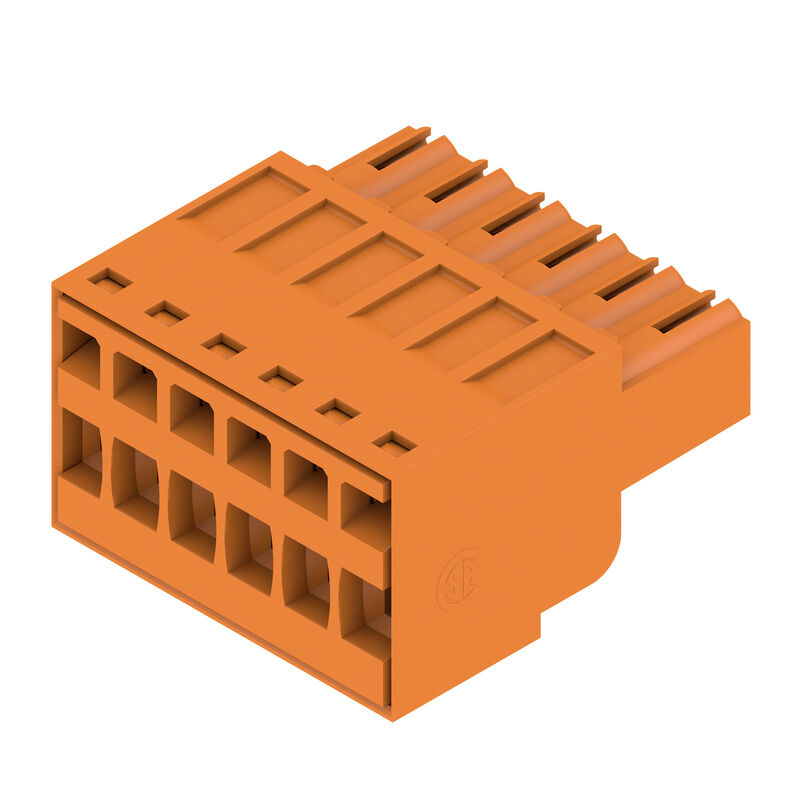

제품 이미지
BLZF 3.50/06/180 SN OR BX
Dimensional drawing
BLZF 3.50/06/180 SN OR BX
Graph
BLZF 3.50/06/180 SN OR BX
Graph
BLZF 3.50/06/180 SN OR BX
Graph

BLZF 3.50/06/180 SN OR BX

제품을 신규 개발에 사용하지 마십시오.

이 제품은 곧 더 이상 이용할 수 없습니다.

Alternativ produkt: 2459090000

PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 6, 180°, 텐션 클램프 결선, 클램프 범위, 최대 : 1.5 mm², 박스

항목 번호 1690230000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 4 상대품 1
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 유형 테스트 중요 참고 사항 분류

승인

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

일반 주문 데이터

Version
PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 6, 180°, 텐션 클램프 결선, 클램프 범위, 최대 : 1.5 mm², 박스
Order No.
1690230000
Type
BLZF 3.50/06/180 SN OR BX
GTIN (EAN)
4008190328726
Qty.
50 items
제품 데이터
IEC: 320 V / 14.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 14
패키징
박스
배송 상태
향후에는 이 품목을 더 이상 사용할 수 없습니다.
마지막 주문 날짜
/Date(1759183200000)/
Alternativ produkt
[2459090000](~/p/2459090000)

치수 및 중량

Depth
22 mm
深度 (英寸)
0.866 inch
Height
13 mm
높이 (인치)
0.512 inch
Width
21 mm
폭 (인치)
0.827 inch
Net weight
5.8 g

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 매개변수

Product family
OMNIMATE 시그널 - 시리즈 BL/SL 3.50
Type of connection
필드 결선
Wire connection method
텐션 클램프 결선
Pitch in mm (P)
3.5 mm
Pitch in inches (P)
0.138 "
Conductor outlet direction
180°
극 수
6
L1 in mm
17.5 mm
L1 in inches
0.689 "
Number of rows
1
Pin series quantity
1
Rated cross-section
1.5 mm²
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전
Touch-safe protection acc. to DIN VDE 0470
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
완전하게 마운트된 경우
Volume resistance
≤5 mΩ
Can be coded
예
탈피 길이
10 mm
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264-A
플러그 주기
25
플러깅 힘/폴, 최대
7 N
당기는 힘 / 폴, 최대
5 N

자재 데이터

Insulating material
PBT
Colour
주황색
Colour chart (similar)
RAL 2000과 유사
grupa materiałów izolacyjnych
IIIa
比較追跡指数（CTI）
≥ 200
Insulation resistance
≥ 108 Ω
UL 94 가연성 등급
V-0
Contact material
구리 합금
Surface du contact
주석 도금
Layer structure of plug contact
4...8 µm Sn 용융 납땜처리
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-30 °C
온도 범위, 설치, 최대
100 °C

결선에 적합한 컨덕터

Clamping range, min.
0.13 mm²
Clamping range, max.
1.5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 28
Wire connection cross section AWG, max.
AWG 16
Solid, min. H05(07) V-U
0.2 mm²
Solid, max. H05(07) V-U
1.5 mm²
Flessibile, min. H05(07) V-K
0.2 mm²
Flessibile, max. H05(07) V-K
1.5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0.2 mm²
avec embout isolé DIN 46 228/4, max.
1 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0.2 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1.5 mm²
절연재 외경, 최대
2.9 mm
EN 60999 a x b 규격, ø
2.4 mm x 1.5 mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025870000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9004050000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9025860000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0542500000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        12 mm
    • 권장 와이어 종단 페룰:
      9019100000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0282800000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      0186500000
Texto de referencia
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
14.5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
10 A
Rated current, min. number of poles (Tu=40°C)
12 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
8 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2.5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2.5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2.5 kV
Short-time withstand current resistance
3 x 1s, 100 A

CSA에 따른 정격 데이터

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1461395
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

패키징

Packaging
박스
VPE length
117 mm
VPE width
105 mm
VPE height
65 mm

유형 테스트

Test: Durability of markings
  • 표준:
    DIN EN 61984 섹션 7.3.2 / 09.02, DIN EN 60068-2-70 / 07.96에서 패턴 가져옴
  • 테스트:
    원산지 표시, 유형 식별, 정격 전압, 정격 단면적, 피치, 재질 유형, 승인 마킹 SEV, 승인 마킹 CSA
  • 평가:
    사용 가능
  • 테스트:
    승인 마킹 UL
  • 평가:
    포장 라벨에 표시
  • 테스트:
    내구성
  • 평가:
    통과
Test: Clampable cross section
  • 표준:
    DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.99
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.2 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
Test for damage to and accidental loosening of conductors
  • 표준:
    DIN EN 60999-1 섹션 9.4 / 12.00
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.2 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.5 mm²
  • 평가:
    통과
  • 요구 사항:
    0.4 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
Pull-out test
  • 표준:
    DIN EN 60999-1 섹션 9.5 / 12.00
  • 요구 사항:
    ≥5 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
  • 평가:
    통과
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.2
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
  • 평가:
    통과
  • 요구 사항:
    ≥40 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U1.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K1.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과

중요 참고 사항

IPC conformity
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notes
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 도체의 최대 외경: 2.9 mm
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 와이어 단면이 더 큰 경우 압착공구 PZ 1.5(주문 번호 9005990000) 또는 PZ 6/5(주문 번호 9011460000)를 사용하여 페럴을 A 형태로 압착할 것을 권장합니다.
  • 도면의 P = 피치
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
