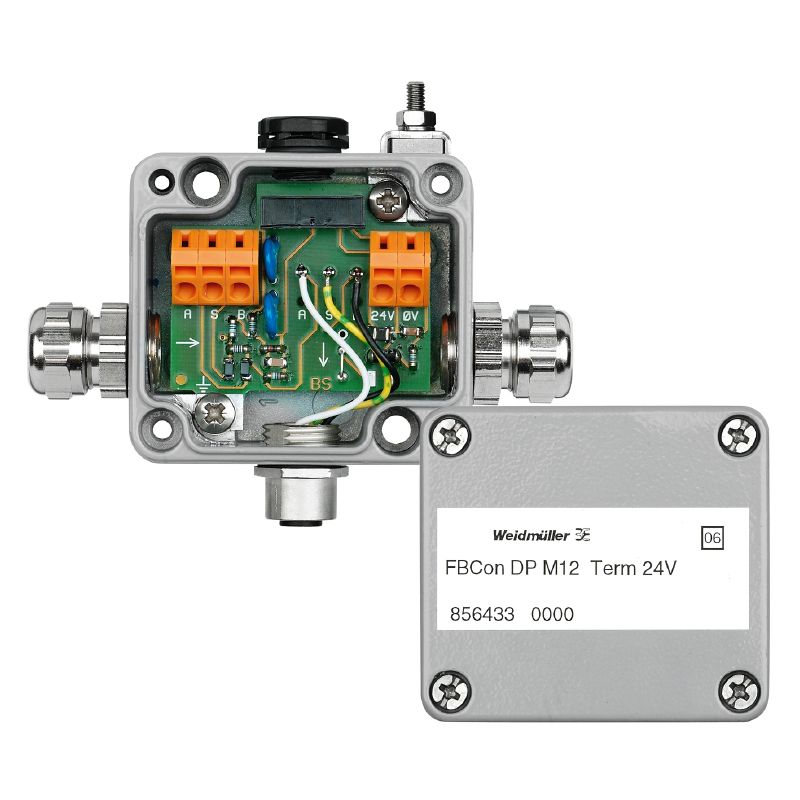

FBCON DP M12 TERM 24V
FBCON DP M12 TERM 24V

FBCON DP M12 TERM 24V

Стандартный концентратор, 1-канальный распределитель полевой шины, IP65, IP66

№ продукта 8564330000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 7
Сертификаты Основные данные для заказа Размеры и массы Температуры Вероятность сбоя Экологическое соответствие изделия Размеры Технические данные Описание артикула Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E141197

Основные данные для заказа

Версия
Стандартный концентратор, 1-канальный распределитель полевой шины, IP65, IP66
Заказ №
8564330000
Тип
FBCON DP M12 TERM 24V
GTIN (EAN)
4032248404681
Кол.
1 Штука

Размеры и массы

Глубина
34 mm
Глубина (дюймов)
1,339 inch
Высота
34 mm
Высота (в дюймах)
1,339 inch
Ширина
64 mm
Ширина (в дюймах)
2,52 inch
Масса нетто
255 g

Температуры

Температура хранения
-25 °C...75 °C
Температура окружающей среды
-40 °C…80 °C
Рабочая температура
-40 °C...80 °C
Влажность
5...95 % без появления конденсата

Вероятность сбоя

SIL согласно IEC 61508
Нет

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6bI, 6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
3a5f5913-76fc-4ff5-8563-4463f80bbe02

Размеры

Диапазон зажима, мин.
4 mm²
Диапазон зажима, макс.
6 mm²

Технические данные

Kapslingsyta
обоженное эмалирование
Вид защиты
IP65
IP66
Вид концентратора
1-канальный распределитель полевой шины
Вид монтажа
Открытый монтаж
Вид соединения защитного провода PE
Ответвление М12
Исполнение корпуса
С компенсатором давления
Кабельный вход
Латунный кабельный ввод
Ответвление эл. линии M12
Круглый
Количество полюсов
3
Наружный диаметр провода, макс.
9,5 mm
Наружный диаметр провода, мин.
6,5 mm
Основной материал корпуса
Алюминий
Рабочее напряжение
30 В
Рабочее напряжение Uмакс., макс.
30 V DC
Степень загрязнения
3
Шинная система
Profibus-DP
Modbus RS485

Описание артикула

Описание изделия
Устройство является активным нагрузочным резистором для системы полевой шины Profibus PA. Устройство соответствует степени защиты IP66/IP67. Функциональное описание Устройство соединяет одно полевое устройство с одним сегментом полевой шины. Устройство поддерживает концепции заземления с многоточечным или одноточечным экранированным заземлением. Концепции заземления поясняются в руководствах к Profibus.

Классификации

ETIM 8.0
EC001604
ETIM 9.0
EC001604
ETIM 10.0
EC001604
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
