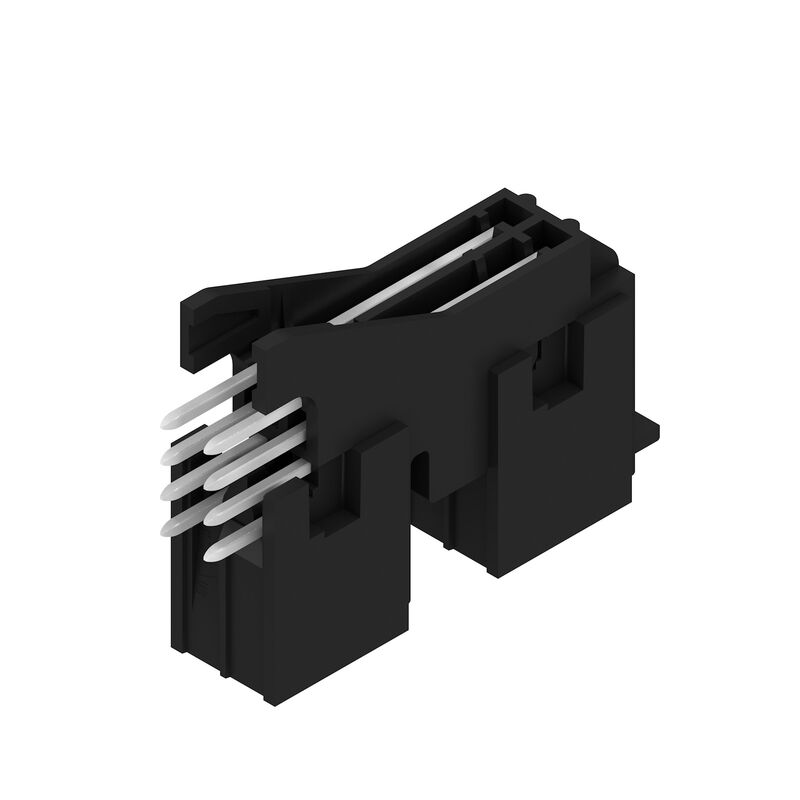

S2CD-THR 3.50/08/90G 3.2SN BK BX
Imagen de producto
S2CD-THR 3.50/08/90G 3.2SN BK BX
Dimensional drawing

S2CD-THR 3.50/08/90G 3.2SN BK BX

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 3.50 mm, Número de polos: 8, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

N.º de artículo 1357790000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Es contrapieza de 2 Productos relacionados 7
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Versión
Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 3.50 mm, Número de polos: 8, 90°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Código
1357790000
Tipo
S2CD-THR 3.50/08/90G 3.2SN BK BX
GTIN (EAN)
4050118160581
Cantidad
50 Pieza
Valores característicos del producto
IEC: 200 V / 7.9 A
UL: 150 V / 9.5 A
Embalaje
Caja

Dimensiones y pesos

Profundidad
24,4 mm
Profundidad (pulgadas)
0,961 inch
Altura
35 mm
Altura (pulgadas)
1,378 inch
Altura construcción baja
31,8 mm
Anchura
8,4 mm
Anchura (pulgadas)
0,331 inch
Peso neto
4,8 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Especificaciones del sistema

Product family
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2 pisos
Rodzaj przyłącza
Conexión de tarjetas
Montaje sobre placas c.i.
Conexión por soldadura THT/THR
Paso en mm (P)
3,5 mm
Paso en pulgadas (P)
0,138 "
Angulo de salida
90°
Количество полюсов
8
Antal lödstift per pol
1
Solder pin length (l)
3,2 mm
Solder pin dimensions
d = 1,0 mm
Osmiúhlý
Diámetro de la perforación (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Vnější průměr pájecí destičky
2,1 mm
Diámetro del orificio de la plantilla
1,9 mm
L1 en mm
10,5 mm
L1 in inches
0,413 "
Sorok száma
2
Numero di serie di poli
2
Touch-safe protection acc. to DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Кодируемый
Ja

Datos del material

Materiales aislantes
LCP GF
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
IIIb
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 175
Moisture Level (MSL)
1
Grado inflamabilidad según UL 94
V-0
Material de contacto
Slitina
Superficie de contacto
pocínované
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 2...5 µm Sn matt
Estructura de capas del contacto del conector
2...5 µm Sn / 1...3 µm Ni
Lagertemperatur, min.
-40 °C
Storage temperature, max.
70 °C
最低操作温度
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-40 °C
Gama de temperatura, montaje, max.
120 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
7,9 A
Corriente nominal, número de polos máx. (Tu=20 °C)
5 A
Corriente nominal, número de polos mín. (Tu=40 °C)
6,8 A
Corriente nominal, número de polos máx. (Tu=40 °C)
5 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
200 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
100 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
1,5 kV
Resistencia a corrientes de corta duración
3 x 1 s s 80 A

Datos nominales según CSA

Institute (CSA)
CSA
CSA 认证号
200039-1121690
Tensión nominal (Use Group B / CSA)
50 V
Rated voltage (Use group C / CSA)
50 V
Tensión nominal (Use group D / CSA)
150 V
Intensidad nominal (Use Group B / CSA)
5 A
Intensidad nominal (Use Group C / CSA)
9,5 A
Intensidad nominal (Use Group D / CSA)
9,5 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Институт (cURus)
CURUS
Certifikat nr (cURus)
E60693
Rated voltage (Use group B / UL 1059)
150 V
Tensión nominal (Use Group C / UL 1059)
50 V
Tensión nominal (Use Group D / UL 1059)
50 V
Intensidad nominal (Use Group B / UL 1059)
9,5 A
Rated current (Use group C / UL 1059)
9,5 A
Intensidad nominal (Use Group D / UL 1059)
9,5 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Packaging
Caja
VPE 长度
155 mm
Anchura VPE
78 mm
VPE height
43 mm

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Distancia entre pisos: véase la disposición de los orificios
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
