SAIL-M12BG-S3-1.0PK16
SAIL-M12BG-S3-1.0PK16
尺寸图
SAIL-M12BG-S3-1.0PK16
插针分配方案
SAIL-M12BG-S3-1.0PK16
接线图
SAIL-M12BG-S3-1.0PK16
理想的工具：Screwty ® 带扭矩功能
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-S3-1.0PK16

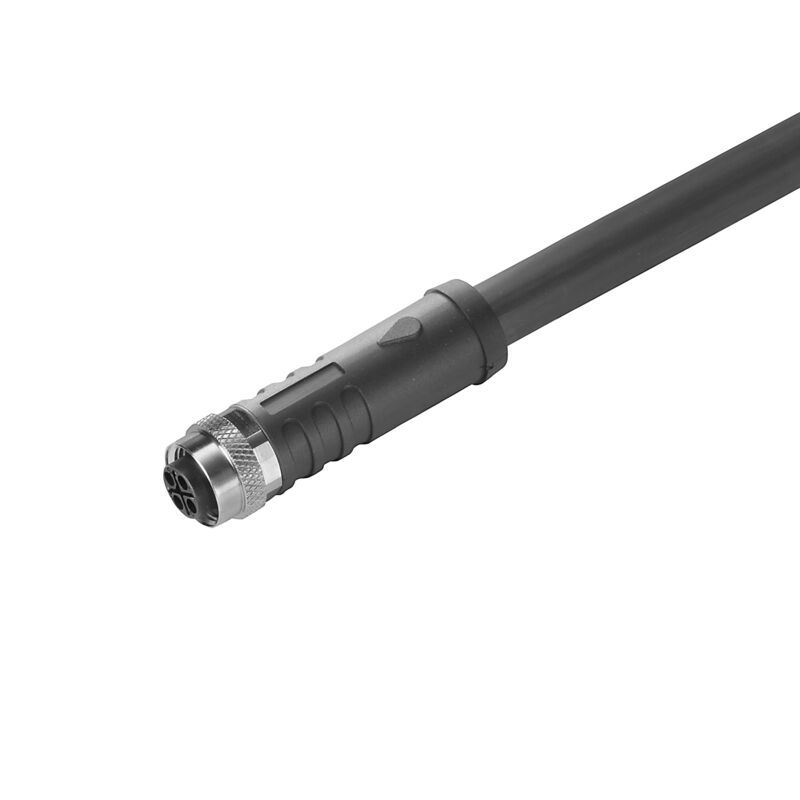

电源电缆, 一端不带联接器, M12, 回路数 : 3 (2 + PE), 1 m, 孔式 直, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不

商品编号 2049950100
下载技术数据页 工程支持
相关商品 11
审批 通用订货数据 尺寸和重量 环保产品合规 Tekniska data för kabel General technical data 电气特性 通用标准 Standards 左插头 右插头 分类

审批

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E310075

通用订货数据

Версия
电源电缆, 一端不带联接器, M12, 回路数 : 3 (2 + PE), 1 m, 孔式 直, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不
Заказ №
2049950100
Тип
SAIL-M12BG-S3-1.0PK16
GTIN (EAN)
4050118661644
数量
1 PC

尺寸和重量

净重
91 g

环保产品合规

Состояние соответствия RoHS
合规，有例外
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Tekniska data för kabel

svart
Długość kabla
1 m
Ekranowane
No
Funkcja PE
Yes
liczba żył
3
Przekrój żyły
1,5 mm²
Przydatność do łańcucha ciągowego
是
Галогены
不
Диапазон температур, движущ.
-30...80 °C
Диапазон температур, стацион.
-40...80 °C
Изоляция
PP
Количество контактов
3 (2 + PE)
Комбинированный кабель
无
Материал оболочки
PUR
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20234 (80 °C / 1000 V)
Настраиваемая длина кабеля
无
Облучение с перекрестными связями
无
Радиус изгиба мин., изменяющийся
7.5 *直径
Радиус изгиба, мин., постоянный
4 x 电缆直径
Скорость
5 m/s
Стойкость к сварочным искрам
无
Ускорение
5 m/s²
Устойчивые к каплям сварочного металла
无
Цветовая кодировка
蓝色
棕色
绿/黄
Циклы сгиба
10 Mio

General technical data

LED
No
Вид защиты
IP65
IP67
IP68
拧入时
Диапазон температур корпуса
-30…+90 °C
Исполнение
孔式 直
Кодировка
S-coded
Материал контакта
CuZn
Материал резьбового кольца
镀镍铜锌合金
Момент затяжки
M12: 1.0 Nm
Номинальное напряжение
600 V
Номинальный ток
12 A
Основной материал корпуса
PUR
Поверхность контакта
镀金的
Размер под ключ
13 mm
Соединительная резьба
M12
Сопротивление изоляции
108 Ω
Степень загрязнения
3
Циклы коммутации
≥ 100

电气特性

Номинальное напряжение
600 V
Сопротивление изоляции
108 Ω

通用标准

Norma dot. łączników wtykowych
IEC 61076-2-111
Nr certyfikatu (cULus)
E310075

Standards

Norma dot. łączników wtykowych
IEC 61076-2-111

左插头

Штекер левый
M12, S-编码, 回路数: 3, 孔式端头, 笔直, 插头, 不带屏蔽

右插头

Штекер правый
自由导线端

分类

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
