SAIL-M8BW-4S30U
SAIL-M8BW-4S30U

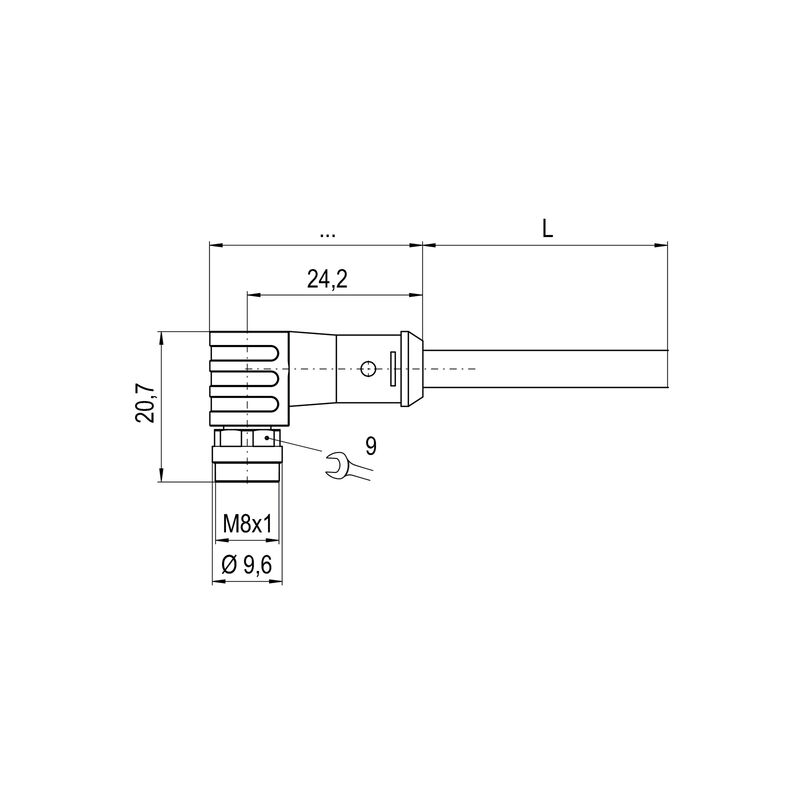

Dibujo acotado
SAIL-M8BW-4S30U
Esquema de polos
Socket
SAIL-M8BW-4S30U
Esquema de conexiones
SAIL-M8BW-4S30U
La herramienta perfecta: Screwty ® con función de par de apriete
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8BW-4S30U

Cable para sensores y actuadores, Abierto por un lado, M8, Número de polos : 4, 30 m, Conector hembra acodado, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1906633000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 6 Productos relacionados 6
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos del cable Datos técnicos generales Propiedades eléctricas Normas generales Normas Conector izquierdo Conector derecho Clasificaciones

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Datos generales para pedido

Verze
Cable para sensores y actuadores, Abierto por un lado, M8, Número de polos : 4, 30 m, Conector hembra acodado, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No
Order No.
1906633000
Typ
SAIL-M8BW-4S30U
GTIN (EAN)
4050118239560
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
1.060,4 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme con exención
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Datos técnicos del cable

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
Sí
Apto para cadena de arrastre
Sí
Ciclos de flexión
2 Mio
Color de revestimiento
negro
Código de color
marrón
negro
azul
blanco
Diámetro exterior
5.1 mm ± 0.2 mm
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Gama de temperatura, fija
-40...80 °C
Gama de temperatura, móvil
-25...80 °C
Halógenos
No
Longitud de cable
30 m
Longitud del conductor configurable
No
Material de la funda
PUR
Número de polos
4
Radio de flexión mín., con movimiento
12 x diámetro del conductor
Radio de flexión mín., fijo
5 x diámetro del cable
Resistencia a chispas de soldadura
No
Resistencia a la torsión
0 °/m
Resistente a las salpicaduras de soldadura
No
Retardo de llama
Según IEC 60332-2
Reticulado por radiación
No
Sección del conductor
0,34 mm²
Velocidad
100 m/s

Datos técnicos generales

AF size
9 mm
Coding
Codificación A
Connection thread
M8
Contact surface
bañado en oro
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
No
LED
No
Nominal current
4 A
Nominal voltage
30 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP65
IP66
IP67
IP68
atornillado
Temperature range of housing
-25…+85 °C
Threaded ring material
Fundición inyectada de cinc
Tightening torque
M8: 0.6 Nm
Version
Conector hembra acodado

Propiedades eléctricas

Resistencia del aislamiento
108 Ω
Tensión nominal
30 V

Normas generales

Conector norma
IEC 61076-2-104
N.º de certificado (cULus)
E307231

Normas

Conector norma
IEC 61076-2-104

Conector izquierdo

Plug left
M8, IP67, contacto hembra, acodado 90°, Plástico, con apantallamiento

Conector derecho

Plug right
extremo conductor libre

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
