SAIL-VSA-M12W-1.5U
SAIL-VSA-M12W-1.5U
Maßzeichnung
SAIL-VSA-M12W-1.5U
Maßzeichnung
Male, angled
SAIL-VSA-M12W-1.5U
Polbild
SAIL-VSA-M12W-1.5U
Polbild
M12 = A-coded
SAIL-VSA-M12W-1.5U

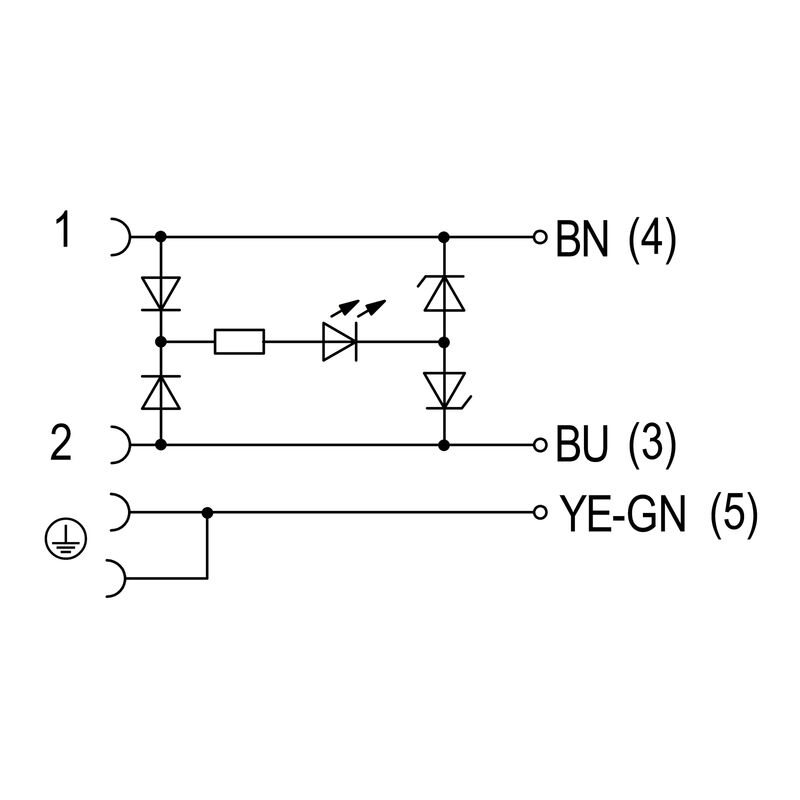

Schaltbild

SAIL-VSA-M12W-1.5U

Dieses Produkt ist bald nicht mehr verfügbar.

Bestellbar bis: /Date(1803769200000)/

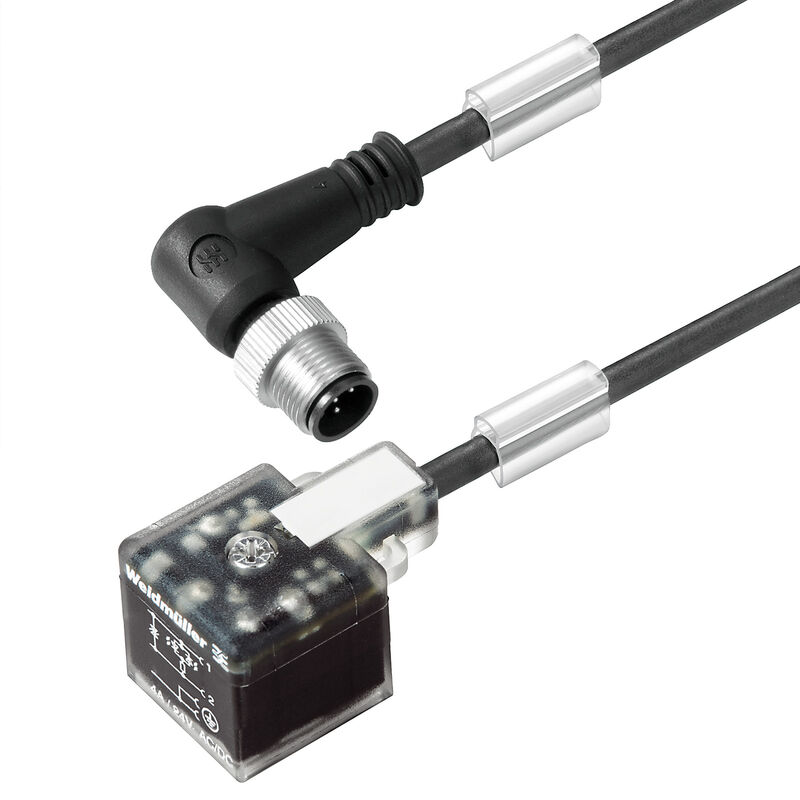

Ventilleitung (konfektioniert), Stecker gewinkelt - Ventilstecker, Bauform A (18 mm), M12 = A-codiert, Kabellänge: 1.5 m, PUR, schwarz

Art.-Nr. 1857690150
Datenblatt herunterladen
Verwandte Artikel 3
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Version
Ventilleitung (konfektioniert), Stecker gewinkelt - Ventilstecker, Bauform A (18 mm), M12 = A-codiert, Kabellänge: 1.5 m, PUR, schwarz
Order No.
1857690150
Típus
SAIL-VSA-M12W-1.5U
GTIN (EAN)
4032248403936
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
73,92 g

Umweltanforderungen

RoHS Compliance Status
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technische Daten Kabel

Aderquerschnitt
0,5 mm²
Beschleunigung
5 m/s²
Biegeradius min., bewegt
10 x Kabeldurchmesser
Biegeradius, min., fest verlegt
5 x Kabeldurchmesser
Biegezyklen
2 Mio
Diámetro exterior
4.6 mm ± 0.2 mm
Farbcodierung
braun
blau
grün / gelb
Geschirmt
Nein
Geschwindigkeit
200 m/s
Halogene
Nein
Isolation
PP
Kabellänge
1,5 m
Mantelfarbe
schwarz
Mantelmaterial
PUR
Number of poles
3
Resistant to welding beads
Nein
Schleppkettentauglichkeit
Ja
Schweißfunkenbeständigkeit
Nein
Temperature range, moving
-25...80 °C
Teplotní rozpětí, stacionární
-50...80 °C
Torsionsfestigkeit
0 °/m

Allgemeine Technische Daten

IP67
im verschraubten Zustand
Anzugsdrehmoment
M3 Befestigungsschraube: 0,4 Nm
M12: 0,8 - 1,2 Nm
Coding
Bauform A (18 mm)
M12 = A-codiert
Connection thread
sonstige
LED
Ja
Nominal current
4 A
Nominell spänning
24 V
Schutzbeschaltung
Zener-Diode
Temperaturbereich Gehäuse
-25…+80 °C
Исполнение
Stecker gewinkelt - Ventilstecker
Материал контакта
CuZn
Поверхность контакта
verzinnt

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
