A2C 35 3FT-N-FE

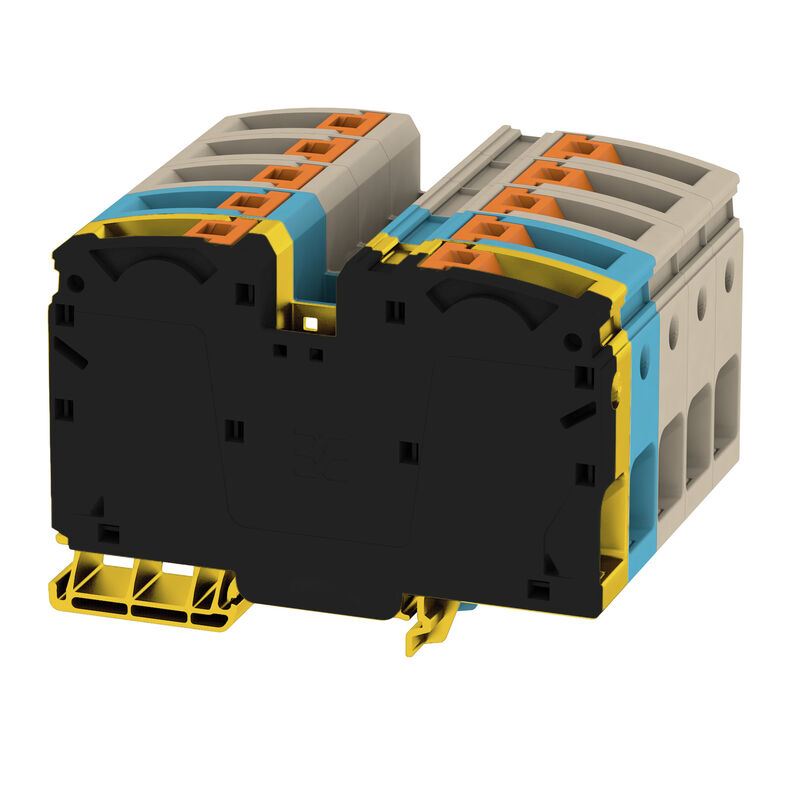

Obrázek výrobku
A2C 35 3FT-N-FE
Symbol elektřiny
A2C 35 3FT-N-FE
A2C 35 3FT-N-FE
A2C 35 3FT-N-FE

A2C 35 3FT-N-FE

Průchozí svorka, PUSH IN, 35 mm², 1000 V, 125 A, Tmavě béžová

ID výrobku 2552140000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 140 Příbuzné výrobky 113
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému 추가 기술 데이터 Vodiče k upevnění (další připojení) Raccordement (raccordement nominal) CSA data hodnocení Generale Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Všeobecné objednací údaje

Verze
Průchozí svorka, PUSH IN, 35 mm², 1000 V, 125 A, Tmavě béžová
Číslo objednávky
2552140000
Typ
A2C 35 3FT-N-FE
GTIN (EAN)
4050118696721
Množství
1 ks

Rozměry a hmotnosti

Hloubka
71,5 mm
Hloubka (v palcích)
2,815 inch
Výška
101,5 mm
Výška (v palcích)
3,996 inch
Šířka
80 mm
Šířka (v palcích)
3,15 inch
Net weight
399,62 g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Tmavě béžová
Colour of operational elements
Oranžová
Klasifikace hořlavosti UL 94
V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)
TUEV16ATEX7909U
Č. osvědčení (IECEX)
IECEXTUR16.0036U
Max. voltage (ATEX)
880 V
Proud (ATEX)
105 A
Wire cross section max. (ATEX)
35 mm²
Spannung max (IECEX)
880 V
Proud (IECEX)
105 A
Průřez vodiče max. (IECEX)
35 mm²

Specifikace systému

Nutná koncová deska
Ne
Número de potenciales
1
Počet úrovní
1
Počet svěrných bodů na úroveň
10
Úrovně propojené interně
Ne
PE připojení
Ne
Nosná lišta
TS 35
N-funkce
Ano
PE function
Ne
Funkce PEN
Ne

추가 기술 데이터

Otevřené strany
닫힘
Příchytka
Ano
Typ montáže
TS 35
Typ upevnění
TS 35
Verze testovaná ve výbušném prostředí
Ano

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
PUSH IN

Raccordement (raccordement nominal)

Dvojdutinka, max.
10 mm²
Dvojdutinka, max.
2,5 mm²
Délka odizolování
25 mm
Počet připojení
10
Průřez propojení AWG, max.
AWG 2
Průřez propojení AWG, min.
AWG 12
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
35 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
35 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
2,5 mm²
Průřez připojení vodiče, pevné jádro, max.
16 mm²
Průřez připojení vodiče, pevné jádro, min.
2,5 mm²
Průřez připojení vodičů, jemně splétané, min.
2,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
35 mm²
Průřez připojení vodičů, jemně stáčené, min.
2,5 mm²
Průřez připojení vodičů, splétané, max.
35 mm²
Průřez připojení vodičů, splétané, min.
2,5 mm²
Směr připojení
na straně
Typ připojení
PUSH IN
Upínací rozsah, max.
35 mm²
Upínací rozsah, min.
2,5 mm²
Velikost nože
1,0 x 5,5 mm

CSA data hodnocení

Průřez vodiče max. (CSA)
2 AWG
Průřez vodiče min. (CSA)
12 AWG
Velikost napětí B (CSA)
1000 V
Velikost napětí C (CSA)
1000 V
Velikost napětí D (CSA)
600 V
Velikost proudu B (CSA)
101 A
Velikost proudu C (CSA)
101 A
Velikost proudu D (CSA)
15 A
Č. osvědčení (CSA)
200039-70089609

Generale

Nosná lišta
TS 35
Počet pólů
5
Průřez propojení AWG, max.
AWG 2
Průřez propojení AWG, min.
AWG 12
Rozsah provozní teploty, max.
130 °C
Rozsah provozní teploty, min.
-50 °C
Standardy
IEC 60947-7-1
IEC 60947-7-2

Data hodnocení

Jmenovitý průřez
35 mm²
Jmenovité napětí
1 000 V
Jmenovité AC napětí
1 000 V
Jmenovité DC napětí
1 500 V
Jmenovitý proud
125 A
Proud při maximu vodičů
125 A
Standardy
IEC 60947-7-1
IEC 60947-7-2
Vnitřní odpor podle IEC 60947-7-x
0,26 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
4 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
2 AWG
Průřez vodiče propojení v terénu min. (cURus)
12 AWG
Průřez vodiče propojení z výroby max. (cURus)
2 AWG
Průřez vodiče propojení z výroby min. (cURus)
12 AWG
Velikost napětí B (cURus)
1000 V
Velikost napětí C (cURus)
1000 V
Velikost napětí D (cURus)
600 V
Velikost proudu B (cURus)
113 A
Velikost proudu C (cURus)
113 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
